インストール要件

Edge for Private Cloud v4.18.01

ハードウェア要件

高可用性を実現するには、次の最小ハードウェア要件を満たす必要があります。 セキュリティ インフラストラクチャを構築できます。以下で説明されているすべてのインストール シナリオで、 インストール トポロジでは、 最小ハードウェア要件を定めています。

これらの表では、ハードディスク容量に加えて、ハードディスク容量が 自動的に作成されます。アプリケーションとネットワーク トラフィックによっては、 必要なリソースが下表のとおりです。

インストール コンポーネント RAM CPU 最小ハードディスク
Cassandra 16 GB 8 コア 250 GB のローカル ストレージ（SSD または 2,000 IOPS をサポートする高速 HDD）
同じマシン上の Message Processor/Router 16 GB 8 コア 100 GB
分析 - 同じサーバー上の Postgres/Qpid（本番環境には非推奨） 16GB* 8 コア* 500 GB ～ 1 TB** のネットワーク ストレージ***（SSD バックエンドを推奨） 1,000 IOPS 以上をサポート*
分析 - Postgres スタンドアロン 16GB* 8 コア* 500 GB ～ 1 TB** のネットワーク ストレージ***（SSD バックエンドを推奨） 1,000 IOPS 以上をサポート*
アナリティクス - Qpid スタンドアロン 8 GB 4 コア 30 GB ～ 50 GB のローカル ストレージ（SSD または高速 HDD）

250 TPS を超えるインストールの場合、1, 000 IOPS をサポートするローカル ストレージを備えた HDD 推奨されます。

Qpid のデフォルトのキューサイズは 20 GB です。さらに容量を追加する必要がある場合は、 Qpid ノード。
その他（OpenLDAP、UI、Management Server） 4 GB 2 コア 60 GB

* スループットに基づいて Postgres のシステム要件を調整する

  • 250 TPS 未満: 8 GB、4 コアをマネージド ネットワークで検討可能 1,000 IOPS 以上をサポートするストレージ***
  • 250 TPS 以上: 16 GB、8 コア、マネージド ネットワーク ストレージ*** 1,000 IOPS 以上をサポート
  • 1,000 TPS 以上: 16 GB、8 コア、マネージド ネットワーク ストレージ*** 2,000 IOPS 以上をサポート
  • 2,000 TPS 以上: 32 GB、16 コア、マネージド ネットワーク ストレージ*** 2,000 IOPS 以上をサポート
  • 4,000 TPS 以上: 64 GB、32 コア、マネージド ネットワーク ストレージ*** 4,000 IOPS 以上をサポート

** Postgres のハードディスクの値は、Edge によって取り込まれた、すぐに使用できる分析に基づいています。 分析データにカスタム値を追加する場合は、値を増やす必要がある 必要があります。次の式を使用して、必要なストレージを見積もります。

bytes of storage needed =

  (# bytes of analytics data/request) *

  (requests/second) *

  (seconds/hour) *

  (hours of peak usage/day) *

  (days/month) *

  (months of data retention)

例:

(2K bytes) * (100 req/sec) * (3600 secs/hr) * (18 peak hours/day) * (30 days/month) * (3 months retention)

= 1,194,393,600,000 bytes or 1194.4 GB

*** ネットワーク ストレージが Postgresql データベースに推奨されている理由は次のとおりです。

  • 必要な場合に、ストレージ サイズを動的にスケールアップできます。 必要ありません。
  • ネットワーク IOPS は、今日のほとんどの環境でオンザフライで調整できる ネットワーク サブシステムなどです。
  • バックアップと復元の一環としてストレージ レベルのスナップショットを有効にできる 説明します。

さらに、Cloud SDK をインストールする場合のハードウェア要件は次のとおりです。 収益化サービス:

収益化対象のコンポーネント RAM CPU ハードディスク
Management Server（Monetization Services を使用） 8 GB 4 コア 60 GB
分析 - 同一サーバー上の Postgres/Qpid 16 GB 8 コア 500 GB ～ 1 TB のネットワーク ストレージ（1,000 IOPS または SSD バックエンドが望ましい） 上の表のルールを使用します。
分析 - Postgres スタンドアロン 16 GB 8 コア 500 GB ～ 1 TB のネットワーク ストレージ（1,000 IOPS または SSD バックエンドが望ましい） 上の表のルールを使用します。
アナリティクス - Qpid スタンドアロン 8 GB 4 コア 40 GB ～ 500 GB のローカル ストレージ（SSD または高速 HDD）

250 TPS を超えるインストールの場合、1, 000 IOPS をサポートするローカル ストレージを備えた HDD 推奨されます。

API BaaS をインストールする場合のハードウェア要件は次のとおりです。

API BaaS コンポーネント RAM CPU ハードディスク
ElasticSearch* 8 GB 4 コア 60 ～ 80 GB
API BaaS スタック* 8 GB 4 コア 60 ～ 80 GB
API BaaS ポータル 1 GB 2 コア 20 GB
Cassandra** 16 GB 8 コア 250 GB のローカル ストレージ（SSD または 2,000 IOPS をサポートする高速 HDD）

* ElasticSearch と API BaaS Stack を同じノードにインストールできます。追加すると、 4 GB のメモリを使用するように ElasticSearch を構成する（デフォルト）。ElasticSearch が 6 GB のメモリを使用するように構成します。

** 省略可。通常、Edge と API BaaS の両方で同じ Cassandra クラスタを使用します。 。

で確認できます。

オペレーティング システムとサードパーティ ソフトウェアの要件

以下のインストール手順と付属のインストール ファイルは、 表に記載されているオペレーティング システムとサードパーティ ソフトウェア サポートされているソフトウェアとサポート対象バージョン。

Apigee ユーザーの作成

インストール手順では、「apigee」という名前の Unix システム ユーザーが作成されます。エッジ ディレクトリと 各ファイルは、Edge プロセスと同様に「apigee」が所有します。つまり Edge コンポーネントは 「apigee」できます。必要に応じて、コンポーネントを別のユーザーとして実行できます。

インストール ディレクトリ

デフォルトでは、インストーラはすべてのファイルを /opt/apigee ディレクトリに書き込みます。マイページ このディレクトリの場所は変更できません。このディレクトリは変更できませんが、ディレクトリを作成して 以下で説明するように、/opt/apigee を別の場所にマッピングするためのシンボリック リンク。

このガイドの手順では、インストール ディレクトリは /opt/apigee。

/opt/apigee からのシンボリック リンクの作成

シンボリック リンクを作成する前に、まず「apigee」という名前のユーザーとグループを作成する必要があります。これは、 Edge インストーラによって作成された同じグループとユーザーである必要があります。

シンボリック リンクを作成するには、bootstrap_4.18.01.sh ファイルをダウンロードする前に次の手順を実行します。 以下の手順はすべて、root として実行する必要があります。

  1. 「apigee」を作成するuser and group:
    groupadd -r apigee > useradd -r -g apigee -d /opt/apigee -s /sbin/nologin -c "Apigee platform user" apigee
  2. /opt/apigee から目的のインストール ルートへのシンボリック リンクを作成します。
    ln -Ts /srv/myInstallDir /opt/apigee

    ここで、/srv/myInstallDir は Edge ファイルの目的の場所です。

  3. インストール ルートとシンボリック リンクの所有権を「apigee」に変更します。user:
    chown -h apigee:apigee /srv/myInstallDir /opt/apigee

Java

インストール前に、サポートされているバージョンの Java 1.8 を各マシンにインストールする必要があります。 サポートされる JDK のリストは、 サポートされているソフトウェアとサポート対象バージョン。

JAVA_HOME が、実行するユーザーの JDK のルートを指していることを確認します。 インストールできます。

SELinux

SELinux の設定によっては、Edge でのインストールと起動で問題が発生することがあります Edge コンポーネント。必要に応じて、SELinux を無効にするか、Linux を permissive モードに設定できます。 インストールしてから再度有効にします。詳細については、Edge apigee-setup ユーティリティをインストールするをご覧ください。

ネットワーク設定

設置前にネットワーク設定を確認することをおすすめします。インストーラ は、すべてのマシンが固定 IP アドレスを持っていることを想定しています。環境変数を検証するには、次のコマンドを使用します。 設定:

  • hostname はマシンの名前を返します。
  • hostname -i は、アドレス指定可能なホスト名の IP アドレスを返します。 できます。

オペレーティング システムの種類やバージョンによっては、編集が必要になる場合があります。 /etc/hosts、/etc/sysconfig/network（ホスト名がない場合） 確認します。詳細については、ご使用のオペレーティング システムのドキュメントをご覧ください。

サーバーに複数のインターフェース カードがある場合、「hostname -i」スペースで区切られた IP アドレスのリスト。デフォルトでは、Edge インストーラは返された最初の IP アドレスを使用します。 常に正しいとは限りません。代わりに、次のプロパティを インストール構成ファイルを次のように指定します。

ENABLE_DYNAMIC_HOSTIP=y

このプロパティを「y」に設定すると、アプリケーションとして使用する IP アドレスを選択するよう求められます。 自動的に行われます。デフォルト値は「n」です。詳しくは、 Edge 構成ファイル リファレンス。

TCP ラッパー

TCP ラッパーは一部のポートの通信をブロックし、OpenLDAP、Postgres、 Cassandra のインストール。これらのノードで /etc/hosts.allow を確認し、 /etc/hosts.deny を使用して、必要なポートにポート制限がないことを確認します。 OpenLDAP、Postgres、Cassandra のポート。

iptables

ネットワーク上のノード間の接続を妨げる iptables ポリシーがないことを確認する ポートを指定します。必要に応じて、次のコマンドを使用して、インストール中に iptables を停止できます。 command:

sudo/etc/init.d/iptables stop

CentOS 7.x の場合:

systemctl stop firewalld

Edge Router が /etc/rc.d/init.d/functions にアクセスする

Edge Router ノードと BaaS Portal ノードは Nginx ルーターを使用するため、読み取りアクセス権が必要です /etc/rc.d/init.d/functions に送信します。

セキュリティ プロセス上、Compute Engine インスタンスまたは /etc/rc.d/init.d/functions です。700 に設定しないでください。700 に設定すると、ルーターが失敗します。 開始します権限を 744 に設定すると、以下に対する読み取りアクセスを許可する /etc/rc.d/init.d/functions。

Cassandra

すべての Cassandra ノードをリングに接続する必要があります。Cassandra は Google Cloud 上の 信頼性とフォールト トレランスを確保します。それぞれのレプリケーション戦略は、 Edge キースペースにより、レプリカが配置される Cassandra ノードが決まります。詳細については、 Cassandra について レプリケーション係数と整合性レベルをご覧ください。

Cassandra は、使用可能なメモリに基づいて Java ヒープサイズを自動的に調整します。詳細については、次をご覧ください。 チューニング Java リソースをご覧ください。パフォーマンスの低下やメモリ消費量が多い場合。

Edge for Private Cloud をインストールしたら、Cassandra が構成されていることを確認できます。 /opt/apigee/apigee-cassandra/conf/cassandra.yaml を調べることで正しく 表示されます。たとえば、Edge for Private Cloud のインストール スクリプトで次の値が設定されていることを確認します。 プロパティ:

  • cluster_name
  • initial_token
  • partitioner
  • seeds
  • listen_address
  • rpc_address
  • snitch
で確認できます。

PostgreSQL データベース

Edge をインストールした後、状況に応じて次の PostgreSQL データベース設定を調整できます。 システムで使用可能な RAM の容量:

conf_postgresql_shared_buffers = 35% of RAM      # min 128kB
conf_postgresql_effective_cache_size = 45% of RAM
conf_postgresql_work_mem = 512MB       # min 64kB

これらの値を設定するには:

  1. postgresql.properties ファイルを編集します。
    vi /opt/apigee/customer/application/postgresql.properties

    ファイルが存在しない場合は作成します。

  2. 上記のプロパティを設定します。
  3. 編集内容を保存します。
  4. PostgreSQL データベースを再起動します。
    /opt/apigee/apigee-service/bin/apigee-service apigee-postgresql restart

システム制限

Cassandra と Message Processor で、次のシステム制限が設定されていることを確認してください ノード:

  • Cassandra ノードで、Memlock、nofile、アドレス空間（as）の上限を Cassandra ノードに /etc/security/limits.d/90-apigee-edge-limits.conf のインストール ユーザー（デフォルトは「apigee」） 次のように指定します。
    apigee soft memlock unlimited
apigee hard memlock unlimited
apigee soft nofile 32768
apigee hard nofile 65536
apigee soft as unlimited
apigee hard as unlimited
  • Message Processor ノードで、オープン ファイル記述子の最大数を 64, 000 に設定する （/etc/security/limits.d/90-apigee-edge-limits.conf） 下に示します。
    apigee soft nofile 32768
apigee hard nofile 65536

    必要に応じて、この上限を引き上げることができます。たとえば、一時的なバックアップ ディスクが ファイルを開くことができます。

jsvc

「jsvc」API BaaS を使用するための前提条件です。バージョン 1.0.15-dev は、バージョン 1.0.15-dev が API BaaS です。

ネットワーク・セキュリティ・サービス（NSS）

Network Security Services（NSS）は、ソフトウェア開発と サーバー アプリケーションもサポートしています。NSS がインストールされていることを確認する v3.19 以降。

現在のバージョンを確認するには:

yum info nss

NSS を更新するには:

yum update nss

こちらの記事をご覧ください。 をご覧ください。

IPv6 で DNS ルックアップを無効にする NSCD（Name Service Cache Daemon）を使用する場合

NSCD（ネームサービス キャッシュ デーモン）をインストールして有効にしている場合は、 DNS ルックアップを 2 回行います。1 つは IPv4 用、もう 1 つは IPv6 用です。オンプレミスで DNS ルックアップを NSCD を使用する場合は IPv6。

IPv6 で DNS ルックアップを無効にするには:

  1. すべての Message Processor ノードで /etc/nscd.conf を編集します。
  2. 次のプロパティを設定します。
    enable-cache hosts no

Google Cloud で IPv6 を無効にする RedHat/CentOS 7 用プラットフォーム

Google Cloud Platform 上の RedHat 7 または CentOS 7 に Edge をインストールする場合、 すべての Qpid ノードで IPv6 を無効にする必要があります。

ご使用の OS バージョンの RedHat または CentOS のドキュメントをご覧ください。 IPv6 を無効にします。たとえば、次のようなことができます。

  1. エディタで /etc/hosts を開きます。
  2. 「#」を挿入次の行の 1 列目に文字を入力して、コメントアウトします。
    #::1 localhost localhost.localdomain localhost6 localhost6.localdomain6
  3. ファイルを保存します。

AWS AMI

Red Hat Enterprise Linux 用 AWS Amazon Machine Image（AMI）に Edge をインストールする場合 最初に次のコマンドを実行する必要があります。

yum-config-manager --enable rhui-REGION-rhel-server-extras rhui-REGION-rhel-server-optional

ツール

インストーラでは次の UNIX ツールを標準バージョン（EL5 または EL6.

awk

式

libxslt

RPM

unzip

ベース名

grep

lua-socket

rpm2cpio

useradd

bash

 hostname

ls

sed

wc

bc

id

ネットツール

sudo

wget

curl

リバイオ

perl（procps から）

tar

Xerces-C
Cyrus-Sasl libdb4 pgrep（procps から） tr おいしい

date

 libdb-cxx

ps

uuid

chkconfig
ディレクトリ名 libibverbs pwd uname
エコー librdmacm python

ntpdate

サーバーのレプリカ数など、いくつかの時刻が同期されます。まだ構成されていない場合は ntpdate ユーティリティがこの目的に役立ち、 サーバーの時刻が同期されているかどうか。yum install ntp を使用すると、 ユーティリティですこれは、OpenLDAP 設定を複製する場合に特に便利です。なお、サーバー タイムゾーンを UTC で返します。

OpenLDAP 2.4

オンプレミス インストールには OpenLDAP 2.4 が必要です。条件 サーバーがインターネットに接続されたら、Edge インストール スクリプトがダウンロードおよびインストールされます。 OpenLDAP.サーバーがインターネットに接続できない場合は、必ず OpenLDAP が インストールしておく必要があります。RHEL/CentOS の場合は、次のコマンドを実行します。 yum install openldap-clients openldap-servers: OpenLDAP をインストールします。

13 ホストまたは 2 つのデータセンターを使用する 12 ホスト インストールでは、 OpenLDAP をホストしているノードが複数あるため、OpenLDAP レプリケーション。

ファイアウォールと仮想ホスト

virtual という用語は、IT 分野では一般的に過負荷となるため、 Apigee Edge for Private Cloud のデプロイと仮想ホスト。まず 2 つの重要な指標と virtual という用語の使用:

  • 仮想マシン（VM）: 必須ではありませんが、一部のデプロイでは VM テクノロジーが使用されます。 Apigee コンポーネント用に分離されたサーバーを作成します。VM ホストは、物理ホストと同様に、複数の ネットワークインターフェースとファイアウォールです
  • 仮想ホスト: Apache 仮想ホストに似たウェブ エンドポイント。

VM 内のルーターは、複数の仮想ホストを公開できます（ただし、 ホスト エイリアスまたはインターフェース ポートで定義されます。

例として、単一の物理サーバー A が 2 つの VM を実行している場合があります。 「VM1」という名前の“VM2”という意味になります仮に「VM1」とします仮想イーサネット インターフェースを公開します。このインターフェースは 「eth0」割り当てられている IP アドレス 111.111.111.111 は、VM 内にあります。 仮想マシンやネットワークの DHCP サーバーと通信します。VM2 が Virtual Private Cloud（VPC）を 「eth0」という名前のイーサネット インターフェースそのエンドポイントに IP アドレスが 111.111.111.222。

2 つの VM のそれぞれで Apigee ルーターが実行されている場合があります。ルーターは仮想ホストで エンドポイントを設定します。

VM1 の Apigee ルーターは、eth0 インターフェースで 3 つの仮想ホストを公開します（このインターフェースには 特定の IP アドレス）、api.mycompany.com:80、api.mycompany.com:443、 test.mycompany.com:80。

VM2 のルーターは api.mycompany.com:80 を公開します（名前とポートは VM1 によって公開される）。

物理ホストのオペレーティング システムにネットワーク ファイアウォールが設定されている場合があります。場合、そのファイアウォールは 仮想ストレージ サーバーに公開されるポートに向かう TCP トラフィックを渡すように インターフェース（111.111.111.111:{80, 443} と 111.111.111.222:80）。また、 VM のオペレーティング システムでは、eth0 インターフェースに独自のファイアウォールを設定できます。また、このファイアウォールも ポート 80 と 443 のトラフィックの接続を許可します

ベースパスは、異なる API プロキシへの API 呼び出しのルーティングに関連する 3 番目のコンポーネントです。 数多くありますAPI プロキシ バンドルで異なるエンドポイントを共有している場合は、 作成します。たとえば、1 つのベースパスを http://api.mycompany.com:80/ として定義できます。 もう 1 つは http://api.mycompany.com:80/salesdemo として定義されています。

この場合、トラフィック トラフィックを分割するなんらかの種類のロードバランサまたは 2 つの IP アドレス間の http://api.mycompany.com:80/ トラフィック （VM1 では 111.111.111.111、VM2 では 111.111.111.222）。この関数は、 固有の構成で、ローカル ネットワーク グループによって構成されます。

ベースパスは、API のデプロイ時に設定されます。上記の例では、2 つの API をデプロイできます。 組織に対する mycompany と testmycompany mycompany-org は、次のホスト エイリアスを持つ仮想ホストに置き換えます。 api.mycompany.com、ポートは 80 に設定します。Pod の IP アドレスを 場合、ルーターは受信リクエストを送信する API を認識しません。 できます。

ただし、API testmycompany を次のベース URL でデプロイすると、 /salesdemo の場合、ユーザーは http://api.mycompany.com:80/salesdemo。API mycompany を ベース URL を / にすると、ユーザーは URL を使用して API にアクセスできます。 http://api.mycompany.com:80/。

エッジポートの要件

ファイアウォールを管理する必要があるのは、仮想ホストだけではありません。VM と物理ホストの両方 コンポーネントが各ファイアウォール ルールと通信するために、 あります。

次の図は、各 Edge コンポーネントのポート要件を示しています。

この図での注記:

  • * Message Processor のポート 8082 は、ルーターからのアクセスのために開放しておく必要があるのは、 Router と Message Processor 間の TLS/SSL を構成します。TLS/SSL を構成しない場合 デフォルト構成のポート 8082 でポート 8082 を コンポーネントを管理するために Message Processor で開いていますが、Router では 必要ありません。
  • 接頭辞が「M」のポートはコンポーネントの管理に使用するポートであり、 コンポーネント上で開いておく必要があります。
  • 次のコンポーネントは、Management Server のポート 8080 にアクセスする必要があります。ルーター、 Message Processor、UI、Postgres、Qpid です。
  • Message Processor では、管理ポートとしてポート 4528 を開く必要があります。複数の Message Processor はすべて、ポート 4528（ Message Processor のポート 4528 の場合は、上の図のループ矢印）。複数の データセンターのすべての Message Processor からポートにアクセスできる必要があります。
  • 必須ではありませんが、任意の Message でアクセスできるように、Router でポート 4527 を開くことができます。 データ処理者そうしないと、Message Processor のログファイルにエラー メッセージが表示されることがあります。
  • Router では、管理ポートとしてポート 4527 を開く必要があります。Router が複数ある場合は、 ポート 4527（ Router のポート 4527 の場合）。
  • Edge UI では、サポートのために、API プロキシによって公開されているポート上の Router にアクセスする必要があります。 [Send] ボタンをクリックします。
  • Management Server が Cassandra の JMX ポートにアクセスする必要があります。 説明します。
  • JMX ポートへのアクセスは、ユーザー名/パスワードを要求するように構成できます。詳しくは、 モニタリング方法をご覧ください。
  • 必要に応じて、特定の接続に対して TLS/SSL アクセスを構成できます。 ポートごとに異なります。TLS/SSL をご覧ください。 できます。
  • マスター / スタンバイ レプリケーションを使用するように 2 つの Postgres ノードを構成する場合は、ポート 22 を開く必要があります 各ノードで SSH アクセスできるようにします。必要に応じて、個々のノードでポートを開いて、 確立します。
  • 外部 SMTP 経由でメールを送信するように Management Server と Edge UI を構成できます。 あります。その場合は、Management Server と UI から必要なリソースにアクセスできることを確認する必要があります。 SMTP サーバーのポートにポートします。TLS 以外の SMTP の場合、ポート番号は通常 25 です。TLS が有効な場合 SMTP、通常は 465 ですが、SMTP プロバイダに確認してください。

以下の表は、Edge コンポーネントごとに、ファイアウォールで開く必要があるポートを示しています。

コンポーネント ポート 説明
標準の HTTP ポート 80、443 HTTP と仮想ホストに使用するその他のポート
管理サーバー 8080 Edge 管理 API 呼び出し用のポート。これらのコンポーネントは、Compute Engine インスタンスで Management Server: Router、Message Processor、UI、Postgres、Qpid です。
1099 JMX ポート
4526 分散キャッシュと管理呼び出し用
管理 UI 9000 管理 UI へのブラウザ アクセスのポート
Message Processor 8998 Router からの通信用の Message Processor ポート
8082

Message Processor 用のデフォルト管理ポートです。このポートをコンポーネント上で開いている必要があります。 Management Server によるアクセス制限を制御します。

Router と Message Processor の間で TLS/SSL を構成する場合、Router で使用される Message Processor でヘルスチェックを行います。
1101 JMX ポート
4528 Message Processor 間の分散キャッシュと管理呼び出し、および Router と Management Server からの通信を
ルーター 8081 Router のデフォルト管理ポート。アクセスのためにコンポーネント上で開いている必要がある 管理サーバーによって管理されます。
4527 分散キャッシュと管理呼び出し用
15999

ヘルスチェック ポート。ロードバランサは、このポートを使用して Router が できます。

ロードバランサは、ルーターのステータスを取得するために、ポート 15999 にリクエストを送信します。 Router:

curl -v http://routerIP:15999/v1/servers/self/reachable

Router が到達可能な場合、リクエストは HTTP 200 を返します。
59001 apigee-validate ユーティリティが Edge のインストールをテストするために使用するポート。 このユーティリティは、Router のポート 59001 にアクセスする必要があります。詳しくは、 ポート 59001 での詳細については、インストールをテストしてください。
ZooKeeper 2181 Management Server、Router、Message Processor などの他のコンポーネントで使用されます。
2888、3888 ZooKeeper が ZooKeeper クラスタ用に内部的に使用する（ZooKeeper アンサンブルとも呼ばれる） コミュニケーション
Cassandra 7000、9042、9160 Cassandra ノード間の通信および Cassandra ノードによるアクセス用の Apache Cassandra ポート 使用できます。
7199 JMX ポート。Management Server がアクセスできるよう、開いておく必要があります。
Qpid 5672 Router と Message Processor から Qpid サーバーへの通信に使用されます。
8083 Qpid Server のデフォルト管理ポートです。このポートは、オペレーティング システムのコンポーネント上で Management Server によるアクセス制限を制御します。
1102 JMX ポート
4529 分散キャッシュと管理呼び出し用
Postgres 5432 Qpid/Management Server から Postgres への通信に使用されます。
8084 Postgres サーバーのデフォルト管理ポート。アクセスのためにコンポーネント上で開いている必要があります。 管理サーバーによって管理されます。
1103 JMX ポート
4530 分散キャッシュと管理呼び出し用
22 マスター / スタンバイ レプリケーションを使用するように 2 つの Postgres ノードを構成する場合は、 各ノードの SSH アクセス用ポート 22 を設定します。
LDAP 10389 OpenLDAP
SmartDocs 59002 SmartDocs ページ リクエストが送信される Edge Router のポート。

次の表は、同じポートを送信元と宛先とともに番号で示しています。 components:

ポート番号 目的 ソース コンポーネント 宛先コンポーネント
virtual_host_port HTTP と、仮想ホストの API 呼び出しトラフィックに使用するその他のポート。ポート 80 と 443 よく使用されます。Message Router は TLS/SSL 接続を終端できます。 外部クライアント（またはロードバランサ） Message Router のリスナー
1099 ～ 1103 JMX 管理 JMX クライアント Management Server（1099）
Message Processor（1101）
Qpid Server（1102）
Postgres Server（1103）
2181 Zookeeper クライアント コミュニケーション 管理サーバー
ルーター
Message Processor
Qpid Server
Postgres サーバー 		Zookeeper
2888、3888 Zookeeper のノード間管理 Zookeeper Zookeeper
4526 RPC 管理ポート 管理サーバー 管理サーバー
4527 分散キャッシュと管理呼び出し、および通信用の RPC Management ポート 通信事業者間の 管理サーバー
ルーター		 ルーター
4528 Message Processor 間の分散キャッシュ呼び出しと、 受信します。 管理サーバー
ルーター
Message Processor 		Message Processor
4529 分散キャッシュと管理呼び出し用の RPC Management ポート 管理サーバー Qpid サーバー
4530 分散キャッシュと管理呼び出し用の RPC Management ポート 管理サーバー Postgres サーバー
5432 Postgres クライアント Qpid サーバー Postgres
5672

Router と Message Processor から Qpid に分析を送信するために使用されます。

 ルーター
Message Processor 		Qpid サーバー
7,000 Cassandra のノード間通信 Cassandra その他の Cassandra ノード
7199 JMX 管理。管理者が Cassandra ノードへのアクセスのために開いている必要がある できます。 JMX クライアント Cassandra
8080 Management API ポート Management API クライアント 管理サーバー
8081 ～ 8084

コンポーネント API ポート。個々のコンポーネントに直接 API リクエストを発行するために使用されます。 コンポーネントごとに異なるポートを開きます。使用される正確なポートは、構成によって異なる Management Server がアクセスできるよう、コンポーネント上で開いている必要があります。

 Management API クライアント ルーター（8081）
Message Processor（8082）
Qpid Server（8083）
Postgres Server（8084）
8998 Router と Message Processor 間の通信 ルーター Message Processor
9000 デフォルトの Edge 管理 UI ポート ブラウザ 管理 UI サーバー
9042 CQL ネイティブ トランスポート ルーター
Message Processor
管理サーバー 		Cassandra
9160 Cassandra Thrift クライアント ルーター
Message Processor
管理サーバー 		Cassandra
10389 LDAP ポート 管理サーバー OpenLDAP
15999 ヘルスチェック ポート。ロードバランサは、このポートを使用して Router が できます。 ロードバランサ ルーター
59001 Edge インストールをテストするために apigee-validate ユーティリティが使用するポート apigee-validate ルーター
59002 SmartDocs ページ リクエストが送信されるルーターポート SmartDocs ルーター

Message Processor は、Cassandra に対して構成された専用接続プールを維持します。 タイムアウトが発生しないようにします。ファイアウォールが Message Processor と Cassandra サーバーの間にある場合は、 ファイアウォールによって 接続がタイムアウトすることがありますただし、Message Processor は Google Cloud の Cassandra への接続を再確立します。

この状況を回避するために、Apigee では Cassandra サーバー、Message Processor、 同じサブネット内にあるため、これらのデプロイにファイアウォールは関与しません。 説明します。

ファイアウォールがルーターと Message Processor の間にあり、TCP のアイドル タイムアウトが設定されている場合: おすすめの方法は以下のとおりです。

  1. Linux OS の sysctl 設定で net.ipv4.tcp_keepalive_time = 1800 を設定します。ここで、 ファイアウォールのアイドル状態の TCP タイムアウトよりも小さい値を指定してください。この設定により 確立された状態に維持し、ファイアウォールによって接続が切断されないようにします。
  2. すべての Message Processor で次の内容を編集します。 /opt/apigee/customer/application/message-processor.properties 次のプロパティを追加します。ファイルが存在しない場合は作成します。
    conf_system_cassandra.maxconnecttimeinmillis=-1
  3. Message Processor を再起動します。
    /opt/apigee/apigee-service/bin/apigee-service edge-message-processor restart
  4. すべての Router で /opt/apigee/customer/application/router.properties を編集します。 次のプロパティを追加します。ファイルが存在しない場合は作成します。
    conf_system_cassandra.maxconnecttimeinmillis=-1
  5. Router を再起動します。
    /opt/apigee/apigee-service/bin/apigee-service edge-router restart

2 つのデータセンターがある 12 ホストのクラスタ化構成をインストールする場合は、 2 つのデータセンター内のノードは、以下に示すポートを介して通信できます。

API BaaS ポートの要件

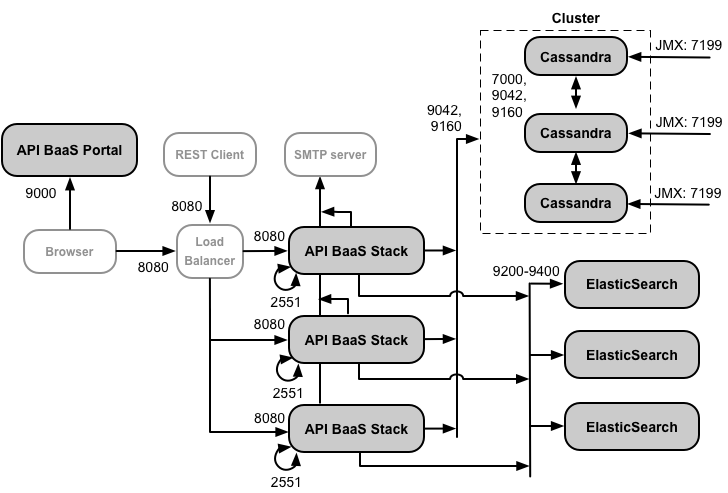

API BaaS のインストールを選択した場合は、API BaaS スタックと API BaaS ポータル コンポーネントを追加します。 これらのコンポーネントでは、次の図に示すポートが使用されます。

この図での注記:

  • API BaaS ポータルが BaaS スタックノードに直接リクエストを行うことはありません。開発者が ポータルにログインすると、ポータル アプリがブラウザにダウンロードされます。Google Workspace で実行されている その後、ブラウザは BaaS Stack ノードにリクエストを送信します。
  • API BaaS の本番環境インストールでは、API BaaS ポータル ノード間のロードバランサを使用する API BaaS Stack ノードです。ポータルを構成するとき、および BaaS API 呼び出しを行うときに、 スタックノードではなく、ロードバランサの IP アドレスまたは DNS 名を指定します。
  • すべてのスタックノードは、他のすべてのスタックノード（ スタックノードのポート 2551 の場合、上の図のループ矢印）。複数のデータがある場合 すべてのデータセンターのすべてのスタックノードからポートにアクセスできる必要があります。
  • すべての Baas Stack ノードが、外部 SMTP サーバー経由でメールを送信するように構成する必要があります。対象 非 TLS SMTP の場合、ポート番号は通常 25 です。TLS 対応の SMTP では多くの場合 465 ですが、 関連付けられています
  • Cassandra ノードは API BaaS 専用にすることも、Edge と共有することもできます。

以下の表は、ファイアウォールで開く必要があるデフォルトのポートをコンポーネント別に示します。

コンポーネント ポート 説明
API BaaS ポータル 9000 API BaaS UI のポート
API BaaS スタック 8080 API リクエストを受信するポート
2551

すべてのスタックノード間の通信用のポート。他のすべてのスタックからアクセスできる必要がある データ カンター内のノードです。

データセンターが複数ある場合は、組織内のすべてのスタックノードからポートにアクセスできる必要があります。 提供します
ElasticSearch 9,200 ～ 9,400 API BaaS Stack との通信および ElasticSearch 間の通信 ノード

ライセンス

Edge のインストールごとに、Apigee から取得した固有のライセンス ファイルが必要です。手順 管理サーバーをインストールするときに、ライセンス ファイルのパスを指定する必要があります。たとえば、 /tmp/license.txt.

インストーラはライセンス ファイルを /opt/apigee/customer/conf/license.txt。

ライセンス ファイルが有効な場合は、管理サーバーが有効期限と許可されたメッセージを検証します。 プロセッサ（MP）数。いずれかのライセンス設定が期限切れの場合は、 次の場所: /opt/apigee/var/log/edge-management-server/logs その場合は、移行の詳細について Apigee Edge サポートにお問い合わせください。

まだライセンスをお持ちでない場合は、Apigee セールスまでお問い合わせください。
