インストール要件

Edge for Private Cloud v4.18.01

ハードウェア要件

本番環境グレードの環境で高可用性インフラストラクチャを実現するには、次のハードウェアの最小要件を満たす必要があります。インストール トポロジで説明されているすべてのインストール シナリオについて、次の表に、インストール コンポーネントの最小ハードウェア要件を示します。

これらの表のハードディスク要件は、オペレーティング システムに必要なハードディスク容量に加えて必要となるものです。アプリケーションとネットワーク トラフィックによっては、インストールに必要なリソースが以下に示すものより多くなる場合や、少なくなる場合があります。

また、Monetization Services をインストールする場合のハードウェア要件は次のとおりです。

API BaaS をインストールする場合のハードウェア要件は次のとおりです。

オペレーティング システムとサードパーティ ソフトウェアの要件

これらのインストール手順と提供されているインストール ファイルは、サポートされているソフトウェアとサポートされているバージョンに記載されているオペレーティング システムとサードパーティ ソフトウェアでテストされています。

apigee ユーザーの作成

インストール手順では、「apigee」という名前の Unix システム ユーザーが作成されます。Edge のディレクトリとファイルは、Edge プロセスと同様に「apigee」が所有しています。つまり、Edge コンポーネントは「apigee」ユーザーとして実行されます。必要に応じて、コンポーネントを別のユーザーとして実行できます。

インストール ディレクトリ

デフォルトでは、インストーラはすべてのファイルを /opt/apigee ディレクトリに書き込みます。このディレクトリの場所は変更できません。このディレクトリを変更することはできませんが、以下で説明するように、/opt/apigee を別の場所にマッピングするシンボリック リンクを作成できます。

このガイドの手順では、インストール ディレクトリを /opt/apigee と表記しています。

/opt/apigee のシンボリック リンクの作成

シンボリック リンクを作成する前に、まず「apigee」という名前のユーザーとグループを作成する必要があります。これは、Edge インストーラによって作成されたグループおよびユーザーと同じです。

シンボリック リンクを作成するには、bootstrap_4.18.01.sh ファイルをダウンロードする前に次の手順を行います。これらの手順はすべて root として実行する必要があります。

1. 「apigee」ユーザーとグループを作成します。

   groupadd -r apigee > useradd -r -g apigee -d /opt/apigee -s /sbin/nologin -c "Apigee platform user" apigee

2. /opt/apigee から目的のインストール ルートへのシンボリック リンクを作成します。

   ln -Ts /srv/myInstallDir /opt/apigee

   ここで、/srv/myInstallDir は Edge ファイルの目的の場所です。

3. インストール ルートとシンボリック リンクの所有権を「apigee」ユーザーに変更します。

   chown -h apigee:apigee /srv/myInstallDir /opt/apigee

Java

インストールする前に、サポートされているバージョンの Java 1.8 を各マシンにインストールする必要があります。サポートされている JDK については、サポートされているソフトウェアとサポートされているバージョンをご覧ください。

インストールを実行するユーザーの JDK のルートを JAVA_HOME が指していることを確認します。

SELinux

SELinux の設定によっては、Edge コンポーネントのインストールと起動で問題が発生することがあります。必要に応じて、インストール中に SELinux を無効にするか、permissive モードに設定し、インストール後に再度有効にできます。詳細については、Edge apigee-setup ユーティリティをインストールするをご覧ください。

掲載ネットワークの設定

インストール前にネットワーク設定を確認することをおすすめします。インストーラは、すべてのマシンに固定 IP アドレスが割り当てられていることを想定しています。次のコマンドを使用して設定を検証します。

• hostname はマシンの名前を返します。
• hostname -i は、他のマシンからアドレス指定できるホスト名の IP アドレスを返します。

オペレーティング システムの種類とバージョンによっては、ホスト名が正しく設定されていない場合に /etc/hosts と /etc/sysconfig/network を編集する必要があります。詳細については、ご使用のオペレーティング システムのドキュメントをご覧ください。

サーバーに複数のインターフェース カードがある場合、「hostname -i」コマンドは IP アドレスのスペース区切りのリストを返します。デフォルトでは、Edge インストーラは最初に返された IP アドレスを使用しますが、これはすべての状況で正しいとは限りません。または、インストール構成ファイルで次のプロパティを設定することもできます。

ENABLE_DYNAMIC_HOSTIP=y

このプロパティを「y」に設定すると、インストーラはインストールの一部として使用する IP アドレスを選択するように求めます。デフォルト値は「n」です。詳細については、Edge 構成ファイル リファレンスをご覧ください。

TCP ラッパー

TCP ラッパーは、一部のポートの通信をブロックし、OpenLDAP、Postgres、Cassandra のインストールに影響する可能性があります。これらのノードで /etc/hosts.allow と /etc/hosts.deny を確認し、必要な OpenLDAP、Postgres、Cassandra のポートにポート制限がないことを確認します。

iptables

必要な Edge ポートでノード間の接続を妨げる iptables ポリシーがないことを確認します。必要に応じて、次のコマンドを使用してインストール中に iptables を停止できます。

sudo/etc/init.d/iptables stop

CentOS 7.x の場合:

systemctl stop firewalld

Edge Router が /etc/rc.d/init.d/functions にアクセスできることを確認する

Edge Router ノードと BaaS Portal ノードは Nginx ルーターを使用しており、/etc/rc.d/init.d/functions への読み取りアクセス権が必要です。

自社のセキュリティ プロセスで /etc/rc.d/init.d/functions に対する権限の設定が義務付けられている場合、700 には設定しないでください。そうすると、ルーターは起動できません。権限を 744 に設定すると、/etc/rc.d/init.d/functions への読み取りアクセスを許可できます。

Cassandra

すべての Cassandra ノードをリングに接続する必要があります。Cassandra は、信頼性とフォールト トレランスを確保するために、複数のノードにデータレプリカを保存します。各 Edge キースペースのレプリケーション戦略によって、レプリカが配置される Cassandra ノードが決まります。詳細については、Cassandra のレプリケーション係数と整合性レベルについてをご覧ください。

Cassandra は、使用可能なメモリに基づいて Java ヒープサイズを自動的に調整します。詳細については、Java リソースのチューニングをご覧ください。パフォーマンスの低下やメモリ消費量の増加が発生した場合。

Edge for Private Cloud をインストールした後、/opt/apigee/apigee-cassandra/conf/cassandra.yaml ファイルを調べて、Cassandra が正しく構成されていることを確認できます。たとえば、Edge for Private Cloud のインストール スクリプトで次のプロパティが設定されていることを確認します。

• cluster_name
• initial_token
• partitioner
• seeds
• listen_address
• rpc_address
• snitch

PostgreSQL データベース

Edge をインストールした後、システムで使用可能な RAM の量に基づいて、次の PostgreSQL データベース設定を調整できます。

conf_postgresql_shared_buffers = 35% of RAM      # min 128kB
conf_postgresql_effective_cache_size = 45% of RAM
conf_postgresql_work_mem = 512MB       # min 64kB

これらの値を設定するには:

1. postgresql.properties ファイルを編集します。

   vi /opt/apigee/customer/application/postgresql.properties

   ファイルが存在しない場合は作成します。

2. 上記のプロパティを設定します。
3. 編集内容を保存します。
4. PostgreSQL データベースを再起動します。

   /opt/apigee/apigee-service/bin/apigee-service apigee-postgresql restart

システム制限

Cassandra ノードと Message Processor ノードに次のシステム制限が設定されていることを確認します。

• Cassandra ノードでは、/etc/security/limits.d/90-apigee-edge-limits.conf でインストール ユーザー（デフォルトは「apigee」）に対して soft および hard の memlock、nofile、アドレス空間（as）の制限を設定します。次に例を示します。

  apigee soft memlock unlimited
  apigee hard memlock unlimited
  apigee soft nofile 32768
  apigee hard nofile 65536
  apigee soft as unlimited
  apigee hard as unlimited

• Message Processor ノードでは、/etc/security/limits.d/90-apigee-edge-limits.conf でオープン ファイル記述子の最大数を 64, 000 に設定します。次に例を示します。

  apigee soft nofile 32768
  apigee hard nofile 65536

  必要に応じて、この上限を引き上げることができます。たとえば、一度に多数の一時ファイルを開く場合などです。

jsvc

「jsvc」は、API BaaS を使用するための前提条件です。API BaaS をインストールすると、バージョン 1.0.15-dev がインストールされます。

Network Security Services（NSS）

Network Security Services（NSS）は、ネットワーク セキュリティ対応のクライアント アプリケーションとサーバー アプリケーションの開発をサポートするライブラリのセットです。NSS v3.19 以降がインストールされていることを確認してください。

現在のバージョンを確認するには:

yum info nss

NSS を更新するには:

yum update nss

詳しくは、RedHat のこちらの記事をご覧ください。

NSCD（ネームサービス キャッシュ デーモン）を使用する場合の IPv6 の DNS ルックアップを無効にする

NSCD（ネームサービス キャッシュ デーモン）をインストールして有効にしている場合、Message Processor は IPv4 と IPv6 の 2 つの DNS ルックアップを行います。NSCD を使用する場合は、IPv6 の DNS ルックアップを無効にする必要があります。

IPv6 の DNS ルックアップを無効にするには:

1. すべての Message Processor ノードで、/etc/nscd.conf を編集します。
2. 次のプロパティを設定します。

   enable-cache hosts no

Google Cloud Platform 上の RedHat/CentOS 7 で IPv6 を無効にする

Google Cloud Platform 上の RedHat 7 または CentOS 7 に Edge をインストールする場合は、すべての Qpid ノードで IPv6 を無効にする必要があります。

IPv6 を無効にする手順については、お使いの OS バージョンの RedHat または CentOS のドキュメントをご覧ください。たとえば、次のようなことができます。

1. エディタで /etc/hosts を開きます。
2. 次の行の 1 列目に「#」文字を挿入してコメントアウトします。

   #::1 localhost localhost.localdomain localhost6 localhost6.localdomain6

3. ファイルを保存します。

AWS AMI

Red Hat Enterprise Linux 7.x の AWS Amazon マシンイメージ（AMI）に Edge をインストールする場合は、まず次のコマンドを実行する必要があります。

yum-config-manager --enable rhui-REGION-rhel-server-extras rhui-REGION-rhel-server-optional

ツール

インストーラは、EL5 または EL6 で提供されている標準バージョンの次の UNIX ツールを使用します。

ntpdate

サーバーの時刻を同期させることをおすすめします。まだ構成されていない場合は、ntpdate ユーティリティを使用して、サーバーが時刻同期されているかどうかを確認できます。yum install ntp を使用してユーティリティをインストールできます。これは、OpenLDAP の設定を複製する場合に特に便利です。サーバーのタイムゾーンは UTC に設定します。

openldap 2.4

オンプレミス インストールには OpenLDAP 2.4 が必要です。サーバーがインターネットに接続されている場合、Edge インストール スクリプトは OpenLDAP をダウンロードしてインストールします。サーバーがインターネットに接続されていない場合は、Edge インストール スクリプトを実行する前に OpenLDAP がインストールされていることを確認する必要があります。RHEL/CentOS では、yum install openldap-clients openldap-servers を実行して OpenLDAP をインストールできます。

13 ホストのインストールと、2 つのデータセンターがある 12 ホストのインストールでは、OpenLDAP をホストするノードが複数あるため、OpenLDAP レプリケーションが必要です。

ファイアウォールと仮想ホスト

virtual という用語は、IT 分野でよく使われます。Apigee Edge for Private Cloud のデプロイと仮想ホストでも同様です。virtual という用語には、主に次の 2 つの用途があります。

• 仮想マシン（VM）: 必須ではありませんが、一部のデプロイでは VM テクノロジーを使用して Apigee コンポーネント用に分離されたサーバーを作成します。VM ホストには、物理ホストと同様に、ネットワーク インターフェースとファイアウォールを設定できます。
• 仮想ホスト: Apache 仮想ホストに類似したウェブ エンドポイント。

VM 内のルーターは、複数の仮想ホストを公開できます（ただし、ホスト エイリアスまたはインターフェース ポートが互いに異なる必要があります）。

命名の例として、1 台の物理サーバー A で「VM1」と「VM2」という名前の 2 つの VM が実行されているとします。「VM1」が仮想イーサネット インターフェースを公開しているとします。このインターフェースは VM 内で「eth0」という名前が付けられ、仮想化マシンまたはネットワーク DHCP サーバーによって IP アドレス 111.111.111.111 が割り当てられます。次に、VM2 が「eth0」という名前の仮想イーサネット インターフェースを公開し、IP アドレス 111.111.111.222 が割り当てられるとします。

2 つの VM のそれぞれで Apigee ルーターが実行されている場合があります。ルーターは、次の架空の例のように仮想ホスト エンドポイントを公開します。

VM1 の Apigee ルーターは、eth0 インターフェース（特定の IP アドレスを持つ）で 3 つの仮想ホスト（api.mycompany.com:80、api.mycompany.com:443、test.mycompany.com:80）を公開します。

VM2 のルーターは api.mycompany.com:80 を公開します（VM1 によって公開されたものと同じ名前とポート）。

物理ホストのオペレーティング システムにネットワーク ファイアウォールがある場合は、仮想化インターフェース（111.111.111.111:{80, 443} と 111.111.111.222:80）で公開されているポート宛ての TCP トラフィックを通過させるように、そのファイアウォールを構成する必要があります。また、各 VM のオペレーティング システムが eth0 インターフェースに独自のファイアウォールを提供している場合があり、これらもポート 80 と 443 のトラフィックを接続できるようにする必要があります。

ベースパスは、デプロイしたさまざまな API プロキシに API 呼び出しをルーティングする 3 番目のコンポーネントです。API プロキシ バンドルは、ベースパスが異なる場合、エンドポイントを共有できます。たとえば、1 つのベースパスを http://api.mycompany.com:80/ として定義し、別のベースパスを http://api.mycompany.com:80/salesdemo として定義できます。

この場合、2 つの IP アドレス（VM1 の 111.111.111.111 と VM2 の 111.111.111.222）間で http://api.mycompany.com:80/ トラフィックを分割するロードバランサまたは Traffic Director が必要です。この機能は、特定のインストールに固有のものであり、ローカル ネットワーキング グループによって構成されます。

ベースパスは、API のデプロイ時に設定されます。上記の例では、api.mycompany.com のホスト エイリアスと 80 に設定されたポートを持つ仮想ホストを使用して、組織 mycompany-org に 2 つの API（mycompany と testmycompany）をデプロイできます。デプロイでベースパスを宣言しないと、ルーターは受信リクエストをどの API に送信すればよいかわかりません。

ただし、ベース URL が /salesdemo の API testmycompany をデプロイすると、ユーザーは http://api.mycompany.com:80/salesdemo を使用してその API にアクセスします。ベース URL が / の API mycompany をデプロイすると、ユーザーは URL http://api.mycompany.com:80/ で API にアクセスします。

Edge ポートの要件

ファイアウォールを管理する必要があるのは、仮想ホストだけではありません。VM と物理ホストの両方のファイアウォールで、コンポーネントが相互に通信するために必要なポートのトラフィックを許可する必要があります。

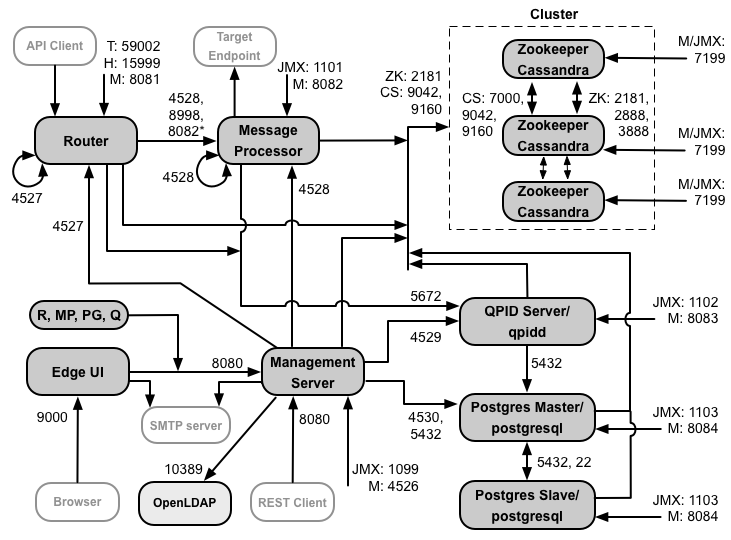

次の図は、各 Edge コンポーネントのポート要件を示しています。

この図に関する注意事項:

• * Message Processor のポート 8082 は、Router と Message Processor 間の TLS/SSL を構成するときに、Router によるアクセス用にのみ開く必要があります。Router と Message Processor 間の TLS/SSL を構成しない場合、デフォルトの構成であるポート 8082 は、コンポーネントを管理するために Message Processor で開いている必要がありますが、Router はアクセスする必要はありません。
• 「M」で始まるポートは、コンポーネントの管理に使用されるポートです。コンポーネント上で開いている必要があり、Management Server からアクセスできるようにコンポーネント上で開いている必要があります。
• 次のコンポーネントは、Management Server のポート 8080 にアクセスする必要があります。Router、Message Processor、UI、Postgres、Qpid。
• Message Processor は、管理ポートとしてポート 4528 を開く必要があります。複数の Message Processor がある場合は、すべてがポート 4528 を介して相互にアクセスできる必要があります（上の図の Message Processor のポート 4528 のループ矢印で示されています）。複数のデータセンターがある場合は、すべてのデータセンターのすべての Message Processor からポートにアクセスできる必要があります。
• 必須ではありませんが、Router でポート 4527 を開いて、Message Processor からアクセスできるようにすることもできます。それ以外の場合は、Message Processor のログファイルにエラー メッセージが表示されることがあります。
• Router は、管理ポートとしてポート 4527 を開く必要があります。複数の Router がある場合は、すべての Router がポート 4527 経由で相互にアクセスできる必要があります（上の図では、Router のポート 4527 のループ矢印で示されています）。
• Edge UI では、トレースツールの [Send] ボタンをサポートするために、API プロキシによって公開されるポートで Router にアクセスする必要があります。
• Management Server は、Cassandra ノードの JMX ポートにアクセスする必要があります。
• JMX ポートへのアクセスは、ユーザー名とパスワードを要求するように構成できます。詳細については、モニタリング方法をご覧ください。
• 必要に応じて、特定の接続に TLS/SSL アクセスを構成できます。この接続では、異なるポートを使用できます。詳細については、TLS/SSL をご覧ください。
• 2 つの Postgres ノードをマスター / スタンバイ レプリケーションを使用するように構成する場合は、SSH アクセス用に各ノードでポート 22 を開く必要があります。必要に応じて、個々のノードでポートを開いて SSH アクセスを許可できます。
• 外部 SMTP サーバー経由でメールを送信するように Management Server と Edge UI を構成できます。その場合は、Management Server と UI が SMTP サーバーの必要なポートにアクセスできるようにする必要があります。TLS 以外の SMTP の場合、ポート番号は通常 25 です。TLS 対応の SMTP の場合、通常は 465 ですが、SMTP プロバイダに確認してください。

次の表に、ファイアウォールで開く必要があるポートを Edge コンポーネント別に示します。

curl -v http://routerIP:15999/v1/servers/self/reachable

次の表は、同じポートを番号順に示し、送信元と送信先のコンポーネントを示しています。

Message Processor は、Cassandra への専用接続プールを開いたままにします。このプールは、タイムアウトしないように構成されています。Message Processor と Cassandra サーバーの間にファイアウォールがある場合、ファイアウォールによって接続がタイムアウトすることがあります。ただし、Message Processor は Cassandra への接続を再確立するようには設計されていません。

この状況を防ぐため、Apigee では、Cassandra サーバー、Message Processor、Router を同じサブネットに配置し、これらのコンポーネントのデプロイにファイアウォールが関与しないようにすることをおすすめします。

ルーターと Message Processor の間にファイアウォールがあり、アイドル TCP タイムアウトが設定されている場合は、次のことをおすすめします。

1. Linux OS の sysctl 設定で net.ipv4.tcp_keepalive_time = 1800 を設定します。1800 は、ファイアウォールのアイドル TCP タイムアウトよりも小さくする必要があります。この設定により、接続が確立された状態に維持され、ファイアウォールによって接続が切断されることはありません。
2. すべての Message Processor で /opt/apigee/customer/application/message-processor.properties を編集して、次のプロパティを追加します。ファイルが存在しない場合は作成します。

   conf_system_cassandra.maxconnecttimeinmillis=-1

3. Message Processor を再起動します。

   /opt/apigee/apigee-service/bin/apigee-service edge-message-processor restart

4. すべてのルーターで、/opt/apigee/customer/application/router.properties を編集して次のプロパティを追加します。ファイルが存在しない場合は作成します。

   conf_system_cassandra.maxconnecttimeinmillis=-1

5. Router を再起動します。

   /opt/apigee/apigee-service/bin/apigee-service edge-router restart

2 つのデータセンターで 12 ホストのクラスタ構成をインストールする場合は、2 つのデータセンターのノードが、以下に示すポートを介して通信できることを確認してください。

API BaaS のポート要件

API BaaS をインストールする場合は、API BaaS Stack コンポーネントと API BaaS Portal コンポーネントを追加します。これらのコンポーネントは、下図に示すポートを使用します。

この図に関する注意事項:

• API BaaS ポータルが BaaS Stack ノードに直接リクエストを送信することはありません。デベロッパーがポータルにログインすると、ポータルアプリがブラウザにダウンロードされます。ブラウザで実行されているポータルアプリは、BaaS スタックノードにリクエストを送信します。
• API BaaS の本番環境インストールでは、API BaaS Portal ノードと API BaaS Stack ノードの間にロードバランサを使用します。Portal を構成するとき、および BaaS API 呼び出しを行うときは、Stack ノードではなく、ロードバランサの IP アドレスまたは DNS 名を指定します。
• すべての Stack ノードは、他のすべての Stack ノードからのアクセス用にポート 2551 を開く必要があります（上の図の Stack ノードのポート 2551 のループ矢印で示されています）。複数のデータセンターがある場合は、すべてのデータセンターのすべての Stack ノードからポートにアクセスできる必要があります。
• 外部 SMTP サーバー経由でメールを送信するように、すべての Baas Stack ノードを構成する必要があります。TLS 以外の SMTP の場合、ポート番号は通常 25 です。TLS 対応の SMTP の場合は、多くの場合 465 ですが、SMTP プロバイダに確認してください。
• Cassandra ノードは API BaaS 専用にすることも、Edge と共有することもできます。

次の表に、ファイアウォールで開く必要があるデフォルトのポートをコンポーネント別に示します。

ライセンス

Edge のインストールごとに、Apigee から取得した一意のライセンス ファイルが必要です。Management Server をインストールするときに、ライセンス ファイルのパス（/tmp/license.txt など）を指定する必要があります。

インストーラによって、ライセンス ファイルが /opt/apigee/customer/conf/license.txt にコピーされます。

ライセンス ファイルが有効な場合、管理サーバーは有効期限と許可された Message Processor（MP）の数を検証します。いずれかのライセンス設定が期限切れの場合は、/opt/apigee/var/log/edge-management-server/logs にあるログでそれを調べることができます。その場合は、Apigee Edge サポートに移行の詳細をお問い合わせください。

ライセンスをお持ちでない場合は、Apigee セールスにお問い合わせください。
