Topologies d'installation

Edge for Private Cloud v4.18.01

Cette section décrit les topologies d'installation d'Edge, c'est-à-dire les configurations de nœuds compatibles avec Edge.

Installation tout-en-un

Un seul hôte exécute tous les composants Edge. Notez que cette configuration ne doit être utilisée que pour faire vos premiers pas avec Edge ou pour le prototypage initial. Il ne doit pas être utilisé comme environnement de déploiement ou de production.

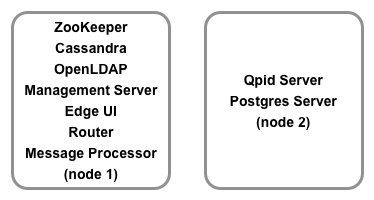

Installation autonome (2 hôtes)

Dans ce scénario, un seul hôte exécute les serveurs autonomes de la passerelle et les composants associés : serveur de gestion Apigee, Apache ZooKeeper, Apache Cassandra, OpenLDAP, l'interface utilisateur Edge, le routeur Apigee et le processeur de messages Apigee. L'autre hôte exécute les composants Analytics autonomes : le serveur Qpid et le serveur Postgres.

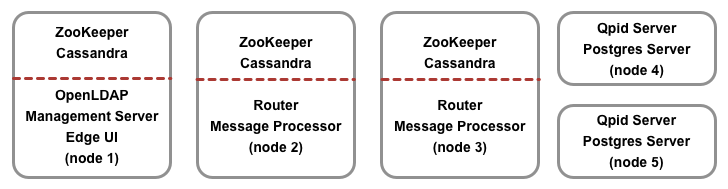

Installation en cluster à cinq hôtes

Dans ce scénario, trois hôtes exécutent des clusters ZooKeeper et Cassandra. L'un de ces trois hôtes exécute également le serveur de gestion Apigee, OpenLDAP et l'UI Edge. Deux de ces trois hôtes exécutent également le routeur Apigee et le processeur de messages. Deux hôtes exécutent Apigee Analytics.

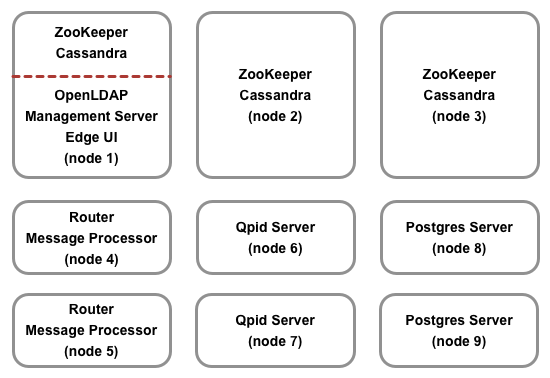

Installation en cluster à 9 hôtes

Ce scénario est semblable à l'installation en cluster sur cinq hôtes, mais la configuration des composants Analytics est différente pour obtenir une haute disponibilité des performances.

Installation en cluster de 13 hôtes

Ce scénario est une amélioration de l'installation en cluster sur neuf hôtes couvrant des zones de données distinctes pour les données et les serveurs Apigee dans une configuration de centre de données. Ici, LDAP est installé en tant que nœud distinct indépendant.

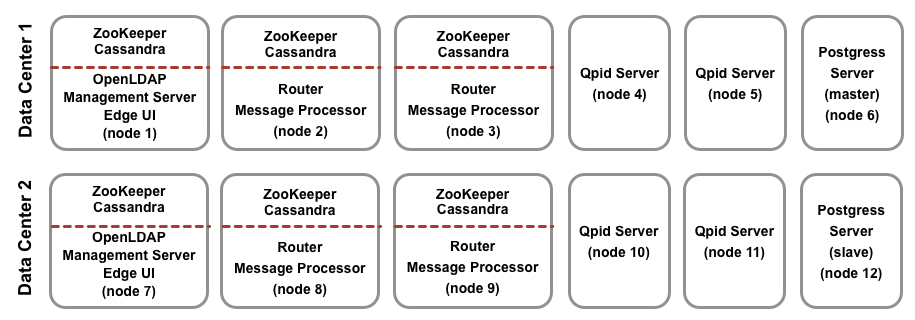

Installation en cluster à 12 hôtes

Ce scénario couvre la reprise après sinistre et la haute disponibilité des analyses dans deux centres de données.

Installation d'API BaaS sur 7 et 10 hôtes

Dans ce scénario, vous installez API BaaS sur 10 hôtes. Les nœuds Cassandra peuvent être dédiés à API BaaS ou partagés avec Edge. Il s'agit de la configuration recommandée pour des performances optimales, car ElasticSearch nécessite une grande quantité d'E/S de disque et de mémoire.

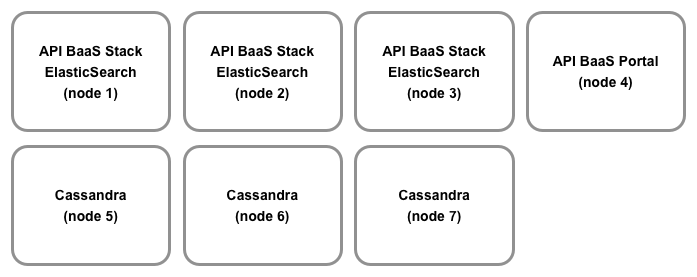

Vous pouvez également installer une topologie à sept hôtes, où trois hôtes exécutent la pile API BaaS et ElasticSearch.

Dans une installation BaaS avec plusieurs centres de données, chaque centre de données comporte 7 ou 10 nœuds.

Installer les services de monétisation

Les services de monétisation s'exécutent dans n'importe quelle configuration Apigee Edge existante. Dans ce scénario, vous installez les services de monétisation sur le serveur de gestion Apigee et le processeur de messages. Pour installer la monétisation sur Edge lorsque l'installation d'Edge comporte plusieurs nœuds Postgres, les nœuds Postgres doivent être configurés en mode maître/de secours. Vous ne pouvez pas installer la monétisation sur Edge si vous disposez de plusieurs nœuds maîtres Postgres.
