監控方式

Edge for Private Cloud 4.18.05 版

一般來說，在正式環境設定中，必須在 Apigee Edge for Private Cloud 部署作業中啟用監控機制。這些監控技術會在發生錯誤或故障時，向網路管理員 (或操作員) 發出警告。產生的每個錯誤都會在 Apigee Edge 中回報為快訊。如要進一步瞭解快訊，請參閱「監控最佳做法」。

為方便起見，Apigee 元件主要分為兩類：

• Apigee 專屬 Java 伺服器服務：包括管理伺服器、訊息處理器、Qpid 伺服器和 Postgres 伺服器。
• 第三方服務：包括 Nginx Router、Apache Cassandra、Apache ZooKeeper、OpenLDAP、PostgreSQL 資料庫和 Qpid。

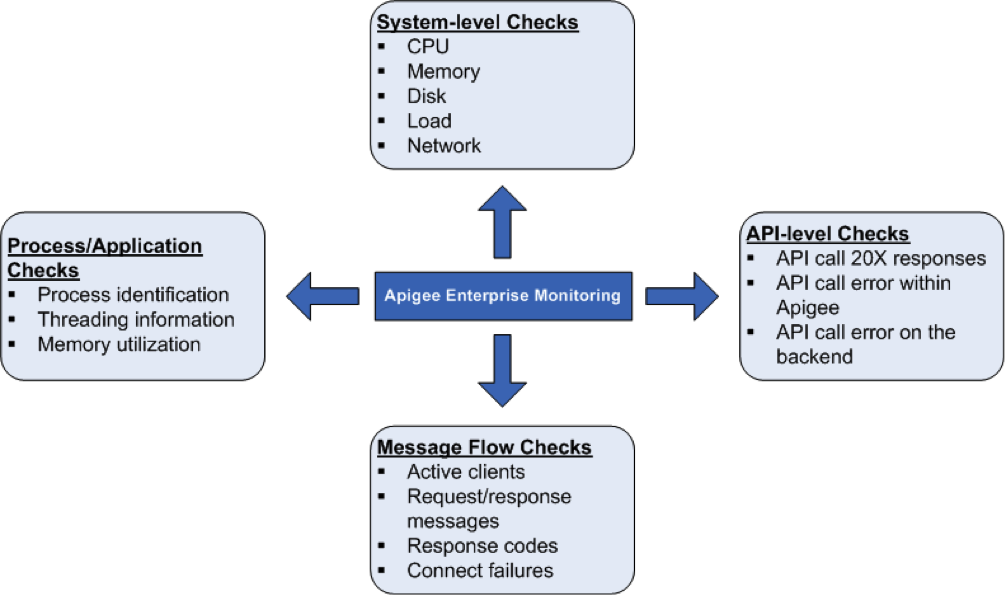

在 Apigee Edge 的地端部署中，下表提供可監控的參數概覽：

一般來說，安裝 Apigee Edge 後，您可以執行下列監控工作，追蹤 Apigee Edge for Private Cloud 安裝作業的效能。

系統健康狀態檢查

請務必從較高層級評估系統健康狀態參數，例如 CPU 使用率、記憶體使用率和通訊埠連線能力。您可以監控下列參數，瞭解系統健康狀態的基本資訊。

• CPU 使用率：指定 CPU 使用率的基本統計資料 (使用者/系統/IO 等待/閒置)。例如系統使用的 CPU 總量。
• Free/Used Memory：以位元組為單位指定系統記憶體使用率。例如系統使用的實體記憶體。
• 磁碟空間用量：根據目前的磁碟用量指定檔案系統資訊。例如系統使用的磁碟空間。
• 平均負載：指定等待執行的程序數量。
• 網路統計資料：傳輸及接收的網路封包和/或位元組，以及指定元件的傳輸錯誤。

程序/應用程式檢查

在程序層級，您可以查看所有執行中程序的重要資訊。例如，這包括程序或應用程式使用的記憶體和 CPU 使用統計資料。對於 qpidd、postgres postmaster、java 等程序，您可以監控下列項目：

• 程序識別：識別特定 Apigee 程序。例如，您可以監控 Apigee 伺服器 Java 程序是否存在。
• 執行緒統計資料：查看程序使用的基礎執行緒模式。舉例來說，您可以監控所有程序的執行緒數量和執行緒數量峰值。
• 記憶體使用率：查看所有 Apigee 程序的記憶體用量。 例如，您可以監控程序使用的堆積記憶體用量、非堆積記憶體用量等參數。

API 級別檢查

在 API 層級，您可以監控伺服器是否正常運作，以便處理 Apigee 代理的常用 API 呼叫。舉例來說，您可以叫用下列 cURL 指令，對管理伺服器、路由器和訊息處理器執行 API 檢查：

curl http://host:port/v1/servers/self/up

其中 host 是 Apigee Edge 元件的 IP 位址。port 編號因 Edge 元件而異。例如：

管理伺服器：8080

• 路由器：8081
• 訊息處理器：8082
• 其他

請參閱下方各節，瞭解如何為每個元件執行這項指令

這項呼叫會傳回「true」和「false」。為獲得最佳結果，您也可以直接在後端 (與 Apigee 軟體互動) 發出 API 呼叫，快速判斷錯誤是發生在 Apigee 軟體環境或後端。

郵件流程檢查

您可以從路由器和訊息處理器收集訊息流程模式/統計資料。您可以監控下列項目：

• 活躍用戶端數量
• 回應數量 (10X、20X、30X、40X 和 50X)
• 連線失敗

這有助於您為 API 訊息流程提供資訊主頁。詳情請參閱「如何監控」。

訊息處理器的路由器健康狀態檢查

路由器會實作健康狀態檢查機制，判斷哪些訊息處理器運作正常。如果偵測到訊息處理器故障或速度緩慢，路由器會自動將訊息處理器從輪替中移除。如果發生這種情況，路由器會將「Mark Down」訊息寫入 /opt/apigee/var/log/edge-router/logs/system.log 的路由器記錄檔。

您可以監控路由器記錄檔，查看這些訊息。舉例來說，如果路由器將訊息處理器從輪替中移除，則會以下列格式將訊息寫入記錄：

2014-05-06 15:51:52,159 org: env: RPCClientClientProtocolChildGroup-RPC-0 INFO CLUSTER - ServerState.setState() : State of 2a8a0e0c-3619-416f-b037-8a42e7ad4577 is now DISCONNECTED. handle = MP_IP at 1399409512159
2014-04-17 12:54:48,512 org: env: nioEventLoopGroup-2-2 INFO HEARTBEAT - HBTracker.gotResponse() : No HeartBeat detected from /MP_IP:PORT Mark Down

其中 MP_IP:PORT 是訊息處理器的 IP 位址和通訊埠號碼。

如果路由器之後執行健康狀態檢查，並判定訊息處理器運作正常，路由器會自動將訊息處理器放回輪替。路由器也會將「Mark Up」訊息寫入記錄，格式如下：

2014-05-06 16:07:29,054 org: env: RPCClientClientProtocolChildGroup-RPC-0 INFO CLUSTER - ServerState.setState() : State of 2a8a0e0c-3619-416f-b037-8a42e7ad4577 is now CONNECTED. handle = IP at 1399410449054
2014-04-17 12:55:06,064 org: env: nioEventLoopGroup-4-1 INFO HEARTBEAT - HBTracker.updateHB() : HeartBeat detected from IP:PORT Mark Up
