ข้อกําหนดของพอร์ต

ความจำเป็นในการจัดการไฟร์วอลล์ไม่ได้จำกัดอยู่เพียงโฮสต์เสมือนเท่านั้น ทั้งไฟร์วอลล์ VM และไฟร์วอลล์โฮสต์จริงต้องอนุญาตให้มีการรับส่งข้อมูลสำหรับพอร์ตที่คอมโพเนนต์ต้องใช้เพื่อสื่อสารกัน

แผนภาพพอร์ต

รูปภาพต่อไปนี้แสดงข้อกำหนดพอร์ตสำหรับการกำหนดค่าทั้งศูนย์ข้อมูลเดียวและศูนย์ข้อมูลหลายแห่ง

ศูนย์ข้อมูลเดียว

รูปภาพต่อไปนี้แสดงข้อกำหนดพอร์ตสำหรับคอมโพเนนต์ Edge แต่ละรายการในการกำหนดค่าศูนย์ข้อมูลเดียว

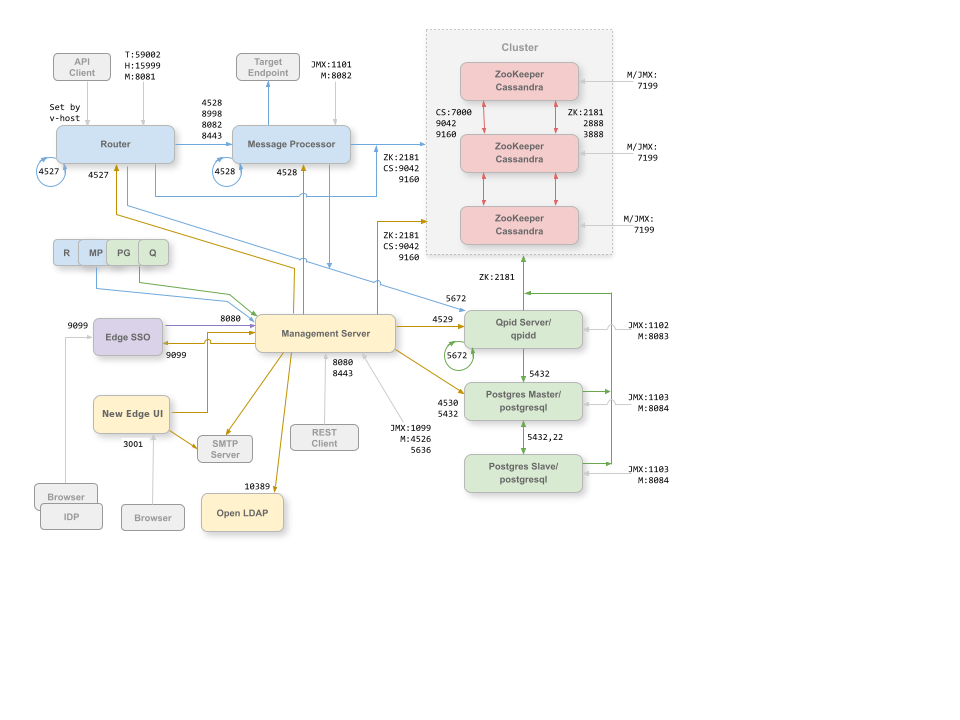

ข้อกำหนดพอร์ตสำหรับคอมโพเนนต์ Edge แต่ละรายการในการกำหนดค่าศูนย์ข้อมูลเดียว

หมายเหตุเกี่ยวกับแผนภาพนี้

พอร์ตที่มีคำนำหน้าว่า "M" คือพอร์ตที่ใช้จัดการคอมโพเนนต์และต้องเปิดในคอมโพเนนต์เพื่อให้เซิร์ฟเวอร์การจัดการเข้าถึงได้
UI ของ Edge ใหม่ต้องเข้าถึงเราเตอร์ในพอร์ตที่แสดงโดยพร็อกซี API เพื่อรองรับปุ่มส่งในเครื่องมือติดตาม
คุณสามารถกำหนดค่าการเข้าถึงพอร์ต JMX ให้ต้องใช้ชื่อผู้ใช้/รหัสผ่านได้ ดูข้อมูลเพิ่มเติมได้ที่วิธีตรวจสอบ
คุณเลือกกำหนดค่าการเข้าถึง TLS/SSL สำหรับการเชื่อมต่อบางอย่างได้ ซึ่งอาจใช้พอร์ตที่แตกต่างกัน ดูข้อมูลเพิ่มเติมได้ที่ TLS/SSL
คุณสามารถกำหนดค่าเซิร์ฟเวอร์การจัดการและ UI ของ Edge ใหม่ให้ส่งอีเมลผ่านเซิร์ฟเวอร์ SMTP ภายนอกได้ หากใช้ คุณต้องตรวจสอบว่าเซิร์ฟเวอร์การจัดการและ Edge UI ใหม่สามารถเข้าถึงพอร์ตที่จำเป็นในเซิร์ฟเวอร์ SMTP (ไม่แสดง) สำหรับ SMTP ที่ไม่ใช่ TLS โดยปกติหมายเลขพอร์ตคือ 25 สำหรับ SMTP ที่เปิดใช้ TLS มักจะเป็น 465 แต่โปรดตรวจสอบกับผู้ให้บริการ SMTP

ศูนย์ข้อมูลหลายแห่ง

หากคุณติดตั้งการกำหนดค่าแบบคลัสเตอร์ 12 โหนดที่มีศูนย์ข้อมูล 2 แห่ง ให้ตรวจสอบว่าโหนดในศูนย์ข้อมูลทั้ง 2 แห่งสามารถสื่อสารผ่านพอร์ตที่แสดงด้านล่างได้

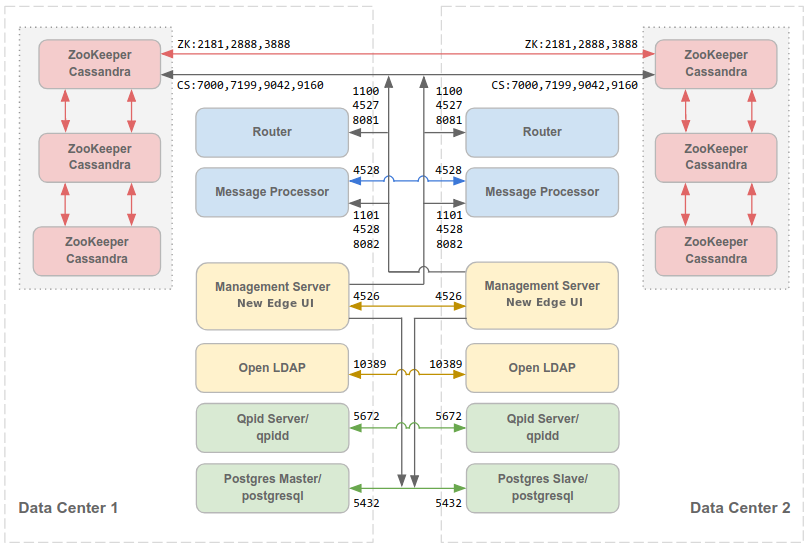

ข้อกำหนดของพอร์ตสำหรับแต่ละโหนดในการกำหนดค่าแบบคลัสเตอร์ 12 โหนด

โปรดทราบว่า

เซิร์ฟเวอร์การจัดการทั้งหมดต้องเข้าถึงโหนด Cassandra ทั้งหมดในศูนย์ข้อมูลอื่นๆ ทั้งหมดได้
Message Processor ทั้งหมดในศูนย์ข้อมูลทั้งหมดต้องเข้าถึงกันและกันได้ผ่านพอร์ต 4528
Management Server ต้องเข้าถึง Message Processor ทั้งหมดผ่านพอร์ต 8082 ได้
เซิร์ฟเวอร์การจัดการทั้งหมดและโหนด Qpid ทั้งหมดต้องเข้าถึง Postgres ในศูนย์ข้อมูลอื่นๆ ทั้งหมดได้
เพื่อความปลอดภัย ไม่ควรเปิดพอร์ตอื่นๆ ระหว่างศูนย์ข้อมูล นอกเหนือจากพอร์ตที่แสดงด้านบนและพอร์ตอื่นๆ ที่จำเป็นตามข้อกำหนดของเครือข่ายของคุณเอง

โดยค่าเริ่มต้น การสื่อสารระหว่างคอมโพเนนต์จะไม่ได้รับการเข้ารหัส คุณเพิ่มการเข้ารหัสได้โดย ติดตั้ง Apigee mTLS ดูข้อมูลเพิ่มเติมได้ที่ข้อมูลเบื้องต้นเกี่ยวกับ Apigee mTLS

รายละเอียดพอร์ต

ตารางด้านล่างอธิบายพอร์ตที่ต้องเปิดในไฟร์วอลล์ตามคอมโพเนนต์ Edge

ส่วนประกอบ	พอร์ต	คำอธิบาย
พอร์ต HTTP มาตรฐาน	80, 443	HTTP และพอร์ตอื่นๆ ที่คุณใช้สำหรับโฮสต์เสมือน
Cassandra	7000, 9042	พอร์ต Apache Cassandra สำหรับการสื่อสารระหว่างโหนด Cassandra และสำหรับการเข้าถึงโดย คอมโพเนนต์ Edge อื่นๆ
Cassandra	7199	พอร์ต JMX ต้องเปิดให้เซิร์ฟเวอร์การจัดการเข้าถึงได้
UI ใหม่ของ Edge	3001	พอร์ตเริ่มต้นสำหรับการเข้าถึง UI ของ Edge เวอร์ชันใหม่ในเบราว์เซอร์ (`edge-management-ui`)
LDAP	10389	SymasLDAP
เซิร์ฟเวอร์การจัดการ	1099	พอร์ต JMX
	4526	พอร์ตสำหรับการเรียกใช้แคชและการจัดการแบบกระจาย พอร์ตนี้กำหนดค่าได้
	5636	พอร์ตสำหรับการแจ้งเตือนการคอมมิตการสร้างรายได้
	8080	พอร์ตสำหรับการเรียก API การจัดการ Edge คอมโพเนนต์เหล่านี้ต้องมีสิทธิ์เข้าถึงพอร์ต 8080 ใน เซิร์ฟเวอร์การจัดการ ได้แก่ เราเตอร์, Message Processor, New Edge UI, Postgres และ Qpid
Message Processor	1101	พอร์ต JMX
	4528	สำหรับการเรียกใช้แคชและการจัดการแบบกระจายระหว่าง Message Processor และสำหรับการสื่อสารจากเราเตอร์และเซิร์ฟเวอร์การจัดการ Message Processor ต้องเปิดพอร์ต 4528 เป็นพอร์ตการจัดการ หากคุณมี Message Processor หลายรายการ ทั้งหมดจะต้องเข้าถึงกันและกันได้ผ่านพอร์ต 4528 (ระบุด้วยลูกศรวนซ้ำในแผนภาพด้านบนสำหรับพอร์ต 4528 ใน Message Processor) หากคุณมีศูนย์ข้อมูลหลายแห่ง Message Processor ทั้งหมดในศูนย์ข้อมูลทุกแห่งต้องเข้าถึงพอร์ตได้
	8082	พอร์ตการจัดการเริ่มต้นสำหรับ Message Processor และต้องเปิดในคอมโพเนนต์เพื่อให้เซิร์ฟเวอร์การจัดการเข้าถึงได้ หากคุณกำหนดค่า TLS/SSL ระหว่างเราเตอร์และ Message Processor ซึ่งเราเตอร์ใช้เพื่อตรวจสอบสถานะของ Message Processor พอร์ต 8082 ใน Message Processor ต้องเปิดไว้เพื่อให้เราเตอร์เข้าถึงได้เท่านั้นเมื่อคุณกำหนดค่า TLS/SSL ระหว่างเราเตอร์กับ Message Processor หากคุณไม่ได้กำหนดค่า TLS/SSL ระหว่างเราเตอร์กับ Message Processor การกำหนดค่าเริ่มต้น พอร์ต 8082 จะยังคงต้องเปิดอยู่ใน Message Processor เพื่อจัดการคอมโพเนนต์ แต่เราเตอร์ไม่จำเป็นต้องเข้าถึงพอร์ตดังกล่าว
	8443	เมื่อเปิดใช้ TLS ระหว่างเราเตอร์และ Message Processor คุณต้องเปิดพอร์ต 8443 ใน Message Processor เพื่อให้เราเตอร์เข้าถึงได้
	8998	พอร์ต Message Processor สำหรับการสื่อสารจากเราเตอร์
Postgres	22	หากกําหนดค่าโหนด Postgres 2 โหนดให้ใช้การจำลองแบบมาสเตอร์-สแตนด์บาย คุณต้องเปิด พอร์ต 22 ในแต่ละโหนดสำหรับการเข้าถึง SSH
	1103	พอร์ต JMX
	4530	สำหรับการเรียกใช้แคชและการจัดการแบบกระจาย
	5432	ใช้สำหรับการสื่อสารจาก Qpid/เซิร์ฟเวอร์การจัดการไปยัง Postgres
	8084	พอร์ตการจัดการเริ่มต้นในเซิร์ฟเวอร์ Postgres ต้องเปิดในคอมโพเนนต์เพื่อให้เซิร์ฟเวอร์การจัดการเข้าถึงได้
Qpid	1102	พอร์ต JMX
	4529	สำหรับการเรียกแคชและการจัดการแบบกระจาย
	5672	ศูนย์ข้อมูลเดียว: ใช้สำหรับส่งข้อมูลวิเคราะห์จากเราเตอร์และ Message Processor ไปยัง Qpid ศูนย์ข้อมูลหลายแห่ง: ใช้สำหรับการสื่อสารระหว่างโหนด Qpid ในศูนย์ข้อมูลต่างๆ และยังใช้สำหรับการสื่อสารระหว่างเซิร์ฟเวอร์ Qpid กับคอมโพเนนต์โบรกเกอร์ในโหนดเดียวกันด้วย ในโทโพโลยีที่มีโหนด Qpid หลายโหนด เซิร์ฟเวอร์ต้องเชื่อมต่อกับโบรกเกอร์ทั้งหมดในพอร์ต 5672 ได้
	8083	พอร์ตการจัดการเริ่มต้นในเซิร์ฟเวอร์ Qpid และต้องเปิดในคอมโพเนนต์เพื่อให้เซิร์ฟเวอร์การจัดการเข้าถึงได้
	8090	พอร์ตเริ่มต้นสำหรับ Broker ของ Qpid ต้องเปิดไว้เพื่อเข้าถึงคอนโซลการจัดการหรือ Management API ของ Broker เพื่อวัตถุประสงค์ในการตรวจสอบ
เราเตอร์	4527	สำหรับการเรียกใช้แคชและการจัดการแบบกระจาย เราเตอร์ต้องเปิดพอร์ต 4527 เป็นพอร์ตการจัดการ หากมีเราเตอร์หลายตัว เราเตอร์ทั้งหมด ต้องเข้าถึงกันได้ผ่านพอร์ต 4527 (ระบุด้วยลูกศรวนใน แผนภาพด้านบนสำหรับพอร์ต 4527 ในเราเตอร์) แม้ว่าจะไม่จำเป็น แต่คุณสามารถเปิดพอร์ต 4527 ในเราเตอร์เพื่อให้Message Processor ใดก็ได้ เข้าถึงได้ ไม่เช่นนั้น คุณอาจเห็นข้อความแสดงข้อผิดพลาดในไฟล์บันทึกของ Message Processor
	8081	พอร์ตการจัดการเริ่มต้นสำหรับเราเตอร์และต้องเปิดในคอมโพเนนต์เพื่อให้เซิร์ฟเวอร์การจัดการเข้าถึงได้
	15999	พอร์ตการตรวจสอบประสิทธิภาพการทำงาน ตัวจัดสรรภาระงานใช้พอร์ตนี้เพื่อพิจารณาว่าเราเตอร์พร้อมใช้งานหรือไม่ หากต้องการดูสถานะของเราเตอร์ ตัวจัดสรรภาระงานจะส่งคำขอไปยังพอร์ต 15999 บนเราเตอร์ ดังนี้ curl -v http://`routerIP`:15999/v1/servers/self/reachable หากเข้าถึงเราเตอร์ได้ คำขอจะแสดงผล HTTP 200
	59001	พอร์ตที่ใช้สำหรับการทดสอบการติดตั้ง Edge โดยยูทิลิตี `apigee-validate` ยูทิลิตีนี้ต้องใช้สิทธิ์เข้าถึงพอร์ต 59001 บนเราเตอร์ ดูข้อมูลเพิ่มเติมเกี่ยวกับพอร์ต 59001 ได้ที่ทดสอบการติดตั้ง
SmartDocs	59002	พอร์ตบนเราเตอร์ Edge ที่ส่งคำขอหน้า SmartDocs
ZooKeeper	2181	ใช้โดยคอมโพเนนต์อื่นๆ เช่น Management Server, Router, Message Processor และอื่นๆ
ZooKeeper	2888, 3888	ใช้ภายในโดย ZooKeeper สำหรับการสื่อสารคลัสเตอร์ ZooKeeper (เรียกว่า ZooKeeper ensemble)

ตารางถัดไปแสดงพอร์ตเดียวกันที่แสดงตามลำดับตัวเลข พร้อมคอมโพเนนต์ต้นทางและปลายทาง

หมายเลขพอร์ต	วัตถุประสงค์	คอมโพเนนต์ต้นทาง	คอมโพเนนต์ปลายทาง
`virtual_host_port`	HTTP และพอร์ตอื่นๆ ที่คุณใช้สำหรับการเข้าชมการเรียก API ของโฮสต์เสมือน โดยทั่วไปจะใช้พอร์ต 80 และ 443 ซึ่ง Message Router สามารถสิ้นสุดการเชื่อมต่อ TLS/SSL ได้	ไคลเอ็นต์ภายนอก (หรือตัวจัดสรรภาระงาน)	Listener ใน Message Router
1099 ถึง 1103	การจัดการ JMX	ไคลเอ็นต์ JMX	Management Server (1099) Message Processor (1101) Qpid Server (1102) Postgres Server (1103)
2181	การสื่อสารของไคลเอ็นต์ Zookeeper	เซิร์ฟเวอร์การจัดการ เราเตอร์ ตัวประมวลผลข้อความ เซิร์ฟเวอร์ Qpid เซิร์ฟเวอร์ Postgres	ผู้ดูแลสวนสัตว์
2888 และ 3888	การจัดการโหนดภายในของ Zookeeper	ผู้ดูแลสวนสัตว์	ผู้ดูแลสวนสัตว์
3001	พอร์ต UI ของ Edge ใหม่เริ่มต้น	เบราว์เซอร์	UI ของ Edge ใหม่ (`edge-management-ui`)
4526	พอร์ตการจัดการ RPC	เซิร์ฟเวอร์การจัดการ	เซิร์ฟเวอร์การจัดการ
4527	พอร์ตการจัดการ RPC สำหรับการเรียกใช้แคชและการจัดการแบบกระจาย และสำหรับการสื่อสารระหว่างเราเตอร์	เซิร์ฟเวอร์การจัดการ เราเตอร์	เราเตอร์
4528	สำหรับการเรียกใช้แคชแบบกระจายระหว่าง Message Processor และสำหรับการสื่อสารจากเราเตอร์	เซิร์ฟเวอร์การจัดการ เราเตอร์ ตัวประมวลผลข้อความ	Message Processor
4529	พอร์ตการจัดการ RPC สำหรับการเรียกใช้แคชและการจัดการแบบกระจาย	เซิร์ฟเวอร์การจัดการ	เซิร์ฟเวอร์ Qpid
4530	พอร์ตการจัดการ RPC สำหรับแคชแบบกระจายและการเรียกการจัดการ	เซิร์ฟเวอร์การจัดการ	เซิร์ฟเวอร์ Postgres
5432	ไคลเอ็นต์ Postgres	เซิร์ฟเวอร์ Qpid	Postgres
5636	การสร้างรายได้	คอมโพเนนต์ JMS ภายนอก	เซิร์ฟเวอร์การจัดการ
5672	ศูนย์ข้อมูลเดียว: ใช้สำหรับส่งข้อมูลวิเคราะห์จากเราเตอร์และ Message Processor ไปยัง Qpid ศูนย์ข้อมูลหลายแห่ง: ใช้สำหรับการสื่อสารระหว่างโหนด Qpid ในศูนย์ข้อมูลต่างๆ นอกจากนี้ยังใช้สำหรับการสื่อสารระหว่างเซิร์ฟเวอร์ Qpid กับคอมโพเนนต์ Broker ในโหนดเดียวกันด้วย ในโทโพโลยีที่มีโหนด Qpid หลายโหนด เซิร์ฟเวอร์ต้องเชื่อมต่อกับโบรกเกอร์ทั้งหมดในพอร์ต 5672 ได้	เซิร์ฟเวอร์ Qpid	เซิร์ฟเวอร์ Qpid
7000	การสื่อสารระหว่างโหนดของ Cassandra	Cassandra	โหนด Cassandra อื่นๆ
7199	การจัดการ JMX ต้องเปิดให้เข้าถึงในโหนด Cassandra โดยเซิร์ฟเวอร์การจัดการ	ไคลเอ็นต์ JMX	Cassandra
8080	พอร์ต Management API	ไคลเอ็นต์ Management API	เซิร์ฟเวอร์การจัดการ
8081 ถึง 8084	พอร์ต API ของคอมโพเนนต์ ซึ่งใช้สำหรับส่งคำขอ API ไปยังคอมโพเนนต์แต่ละรายการโดยตรง แต่ละคอมโพเนนต์จะเปิดพอร์ตที่แตกต่างกัน พอร์ตที่ใช้จริงจะขึ้นอยู่กับการกำหนดค่า แต่ต้องเปิดในคอมโพเนนต์เพื่อให้เซิร์ฟเวอร์การจัดการเข้าถึงได้	ไคลเอ็นต์ Management API	Router (8081) Message Processor (8082) Qpid Server (8083) Postgres Server (8084)
8090	พอร์ตการจัดการเริ่มต้นสำหรับ Broker ของ Qpid เพื่อจัดการและตรวจสอบคิว	ไคลเอ็นต์เบราว์เซอร์หรือ API	Qpid Broker (apigee-qpidd)
8443	การสื่อสารระหว่างเราเตอร์และ Message Processor เมื่อเปิดใช้ TLS	เราเตอร์	Message Processor
8998	การสื่อสารระหว่างเราเตอร์และ Message Processor	เราเตอร์	Message Processor
9042	การส่งข้อมูลแบบเนทีฟของ CQL	เราเตอร์ Message Processor Management Server	Cassandra
10389	พอร์ต LDAP	เซิร์ฟเวอร์การจัดการ	SymasLDAP
15999	พอร์ตการตรวจสอบประสิทธิภาพการทำงาน ตัวจัดสรรภาระงานจะใช้พอร์ตนี้เพื่อพิจารณาว่าเราเตอร์พร้อมใช้งานหรือไม่	ตัวจัดสรรภาระงาน	เราเตอร์
59001	พอร์ตที่ยูทิลิตี `apigee-validate` ใช้เพื่อทดสอบการติดตั้ง Edge	apigee-validate	เราเตอร์
59002	พอร์ตเราเตอร์ที่ส่งคำขอหน้าเว็บ SmartDocs	SmartDocs	เราเตอร์

Message Processor จะเปิดพูลการเชื่อมต่อเฉพาะไว้สำหรับ Cassandra ซึ่งกำหนดค่าไว้ไม่ให้หมดเวลา เมื่อมีไฟร์วอลล์อยู่ระหว่าง Message Processor กับเซิร์ฟเวอร์ Cassandra ไฟร์วอลล์อาจทำให้การเชื่อมต่อหมดเวลา อย่างไรก็ตาม Message Processor ไม่ได้ออกแบบมาเพื่อ สร้างการเชื่อมต่อกับ Cassandra ใหม่

เพื่อป้องกันสถานการณ์นี้ Apigee ขอแนะนำให้เซิร์ฟเวอร์ Cassandra, Message Processor และเราเตอร์อยู่ในซับเน็ตเดียวกัน เพื่อไม่ให้ไฟร์วอลล์เกี่ยวข้องกับการติดตั้งใช้งานคอมโพเนนต์เหล่านี้

หากมีไฟร์วอลล์อยู่ระหว่างเราเตอร์กับ Message Processor และมีการตั้งค่าการหมดเวลา TCP ที่ไม่มีการใช้งาน เราขอแนะนำให้ทำดังนี้

ตั้งค่า net.ipv4.tcp_keepalive_time = 1800 ในการตั้งค่า sysctl ในระบบปฏิบัติการ Linux โดยที่ 1800 ควรต่ำกว่าการหมดเวลา TCP ที่ไม่ได้ใช้งานของไฟร์วอลล์ การตั้งค่านี้ควรทำให้การเชื่อมต่ออยู่ในสถานะที่สร้างขึ้นเพื่อให้ไฟร์วอลล์ไม่ตัดการเชื่อมต่อ
ใน Message Processor ทั้งหมด ให้แก้ไข /opt/apigee/customer/application/message-processor.properties เพื่อเพิ่มพร็อพเพอร์ตี้ต่อไปนี้ หากไม่มีไฟล์ ให้สร้างไฟล์
```
conf_system_cassandra.maxconnecttimeinmillis=-1
```
รีสตาร์ทตัวประมวลผลข้อความ
```
/opt/apigee/apigee-service/bin/apigee-service edge-message-processor restart
```
ในเราเตอร์ทั้งหมด ให้แก้ไข /opt/apigee/customer/application/router.properties เพื่อเพิ่มพร็อพเพอร์ตี้ต่อไปนี้ หากไม่มีไฟล์ ให้สร้างไฟล์
```
conf_system_cassandra.maxconnecttimeinmillis=-1
```

รีสตาร์ทเราเตอร์

/opt/apigee/apigee-service/bin/apigee-service edge-router restart
