Apigee Monitoring 資訊主頁 Beta 版總覽

Edge for Private Cloud 4.17.01 版

Edge 監控資訊主頁 Beta 版可協助您瞭解各種元件 (路由器、訊息處理器、ZooKeeper、Cassandra) 的健康狀態，以及部署作業中各種組織和環境的 HTTP 錯誤代碼。您也可以擷取這些詳細資料的快照，並在需要解決支援事件時與 Apigee 共用。

使用資訊主頁前

資訊主頁顯示的資料

安裝資訊主頁後，請在瀏覽器中開啟下列網址，即可存取資訊主頁：

http://grafana_IP_or_DNS:3000

其中 grafana_IP_or_DNS 是執行 Apigee apigee-grafana 元件的節點 IP 或 DNS 名稱。系統會提示您輸入安裝 apigee-grafana 時定義的管理員使用者名稱和密碼。下方安裝操作說明中的預設值為 admin:admin。

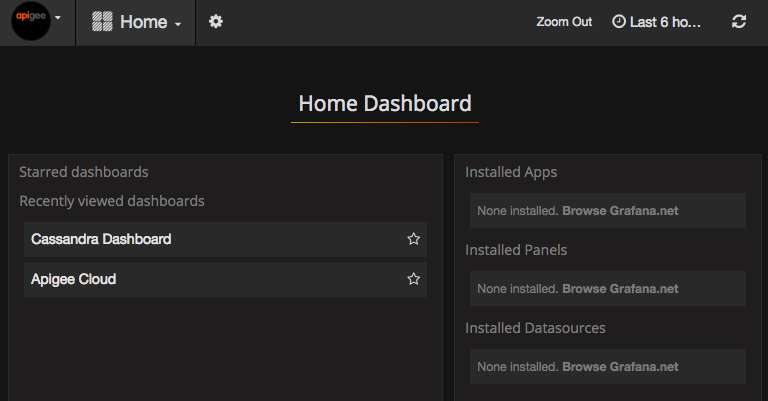

登入後，您會看到以下畫面：

選取左上角的標誌，開啟選單列。在選單列中選取「Pin」(固定)，即可讓選單列保持開啟。

在選單列中選取：

  • admin Main Org：設定管理員詳細資料，例如密碼和電子郵件地址。
  • Dashboards > Home，開啟上方顯示的畫面。然後選取「Apigee Cloud」或「Cassandra Dashboard」，即可查看資訊主頁。
  • Data Sources：查看 apigee-grafana 元件的資料來源。 選取各個資料來源，然後選取「儲存並測試」按鈕，驗證連線。
  • Plugins：顯示已安裝的外掛程式清單。
  • Admin：設定 Grafana 相關資訊。

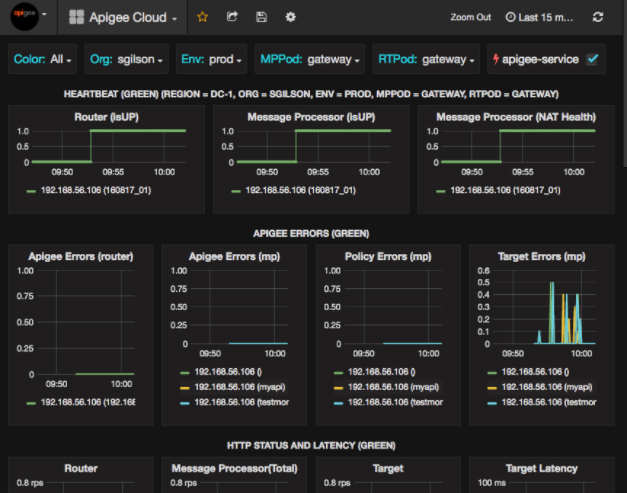

依序選取「Dashboards」>「Home」，然後選取「Apigee Cloud」，即可開啟如下所示的資訊主頁：

這個畫面會顯示下列資訊：

  • 路由器：狀態、流量、錯誤、負載等。
  • 訊息處理器：狀態和健康情況、流量、目標延遲時間、目標回應代碼等。
  • 節點指標：CPU 用量、磁碟空間、堆積用量等。

請注意圖表頂端的按鈕：

  • 顏色：設為「全部」。All 是唯一支援的選項。
  • Org：設為貴機構的名稱。
  • Env：設為組織中的環境名稱。
  • MPPod 和 RTPod：設為訊息處理器和路由器的 Pod 名稱。除非您在安裝時變更，否則預設值為「gateway」。
  • apigee-service：勾選即可顯示 apigee-service 公用程式的執行資訊。

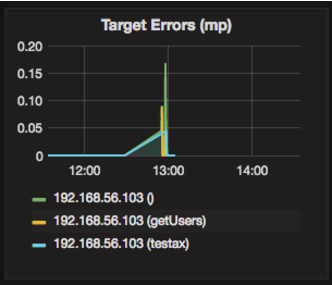

部分圖表會同時顯示個別 API Proxy 和所有 API Proxy 的資訊。舉例來說，在下圖中，您可以看到所有 Proxy 的線條，以 192.168.56.103() 的綠色線條表示，這是訊息處理器的 IP 位址：

圖表中也有不同 API Proxy 的個別線條，分別名為 getUsers 和 testAX，在圖表中分別以橘色線條 192.168.56.103(getUsers) 和藍色線條 192.168.56.103(testax) 標示。

根據預設，資訊主頁會顯示過去 5 分鐘的資訊。選取資訊主頁右上方的「今天」，即可選取其他間隔。

將資訊主頁快照傳送至 Apigee

如要協助 Apigee 診斷及偵錯問題，您可以將資訊主頁的快照傳送給 Apigee 支援團隊。Apigee 就能檢查資訊主頁，協助判斷問題原因。

如要將資訊主頁快照傳送給 Apigee，請按照下列步驟操作：

  1. 選取資訊主頁頂端的「Share Dashboard」(共用資訊主頁) 圖示 (下圖中以紅框標示)：
  2. 在彈出式視窗中，選取「Snapshot Sharing」。
  3. 保留所有欄位，然後選取「Publish to snapshot.apigee.net」(發布至 snapshot.apigee.net) 按鈕。
  4. 畫面會顯示彈出式視窗，內含連結。複製該連結並傳送給 Apigee。

資訊主頁元件

資訊主頁仰賴多個元件，您必須在安裝 Edge 後安裝這些元件：

  • apigee-telegraf
    telegraf 的包裝函式元件，可從系統和執行中的元件收集指標，並推送至 apigee-influxdb 時間序列資料庫 (TSDB)。

    請在所有 Edge 執行階段和資料元件上安裝這個元件，例如 Edge 訊息處理器、路由器、Postgres 伺服器、Cassandra 和 Zookeeper 節點。
  • apigee-influxdb
    influxdb 的包裝函式元件，可儲存指標資料，並透過 API 公開資料，以便使用 apigee-grafana 在 UI 中算繪資料。

    集中安裝這個元件，讓在個別 Edge 節點上執行的所有 apigee-telegraf 元件都能存取。
  • apigee-grafana
    grafana 的包裝函式元件，提供強大且優雅的方式，可建立、探索及與團隊和 Apigee 共用資訊主頁和資料，以便排解問題。

    請在要查看資訊主頁的節點上安裝這個元件。
