Топологии установки

Edge for Private Cloud версии 4.17.05

В этом разделе описываются топологии установки Edge, то есть конфигурации узлов, поддерживаемые Edge.

Установка "все в одном"

На одном хосте запущены все компоненты Edge. Обратите внимание, что эта конфигурация предназначена только для начала работы с Edge или для создания начального прототипа. Ее нельзя использовать для развертывания или в качестве рабочей среды.

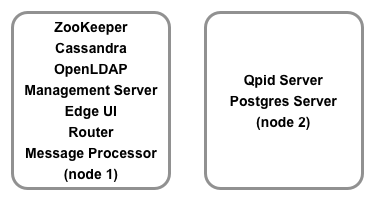

Автономная установка (2 хоста)

В этом сценарии на одном хосте работают автономные серверы шлюза и связанные с ними компоненты: Apigee Management Server, Apache ZooKeeper, Apache Cassandra, OpenLDAP, Edge UI, Apigee Router и Apigee Message Processor. На другом хосте работают отдельные компоненты Аналитики – серверы Qpid и Postgres.

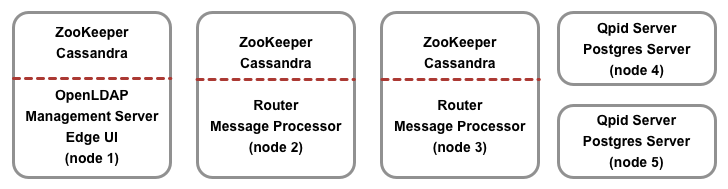

Кластерная установка с пятью хостами

В этом сценарии три хоста запускают кластеры ZooKeeper и Cassandra. На одном из этих трех хостов также запущены Apigee Management Server, OpenLDAP и Edge UI. На двух из этих трех хостов также запущены Apigee Router и Message Processor. Два хоста запускают Apigee Analytics.

Edge for Private Cloud v. 4.16.09

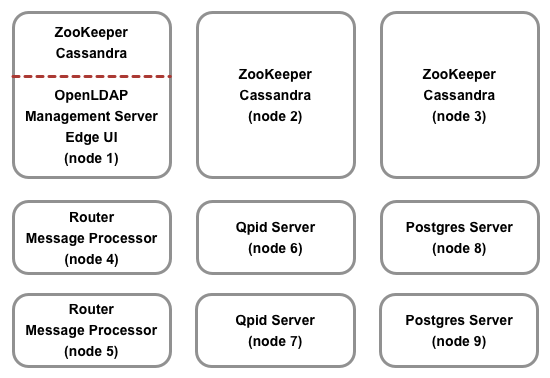

Кластерная установка с девятью хостами

Этот сценарий похож на кластерную установку с пятью хостами, но имеет другую настройку компонентов Аналитики для достижения высокой доступности производительности.

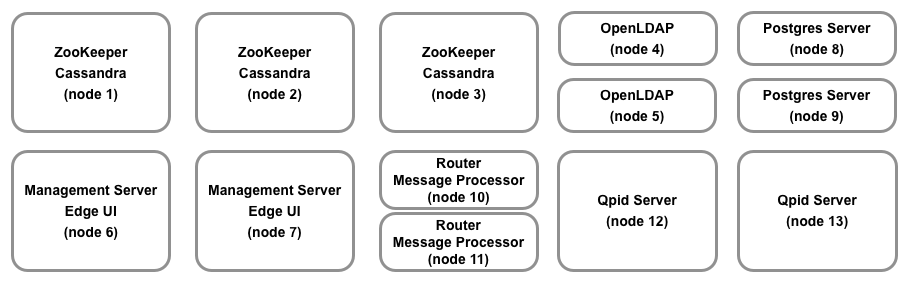

Кластерная установка с 13 хостами

Этот сценарий представляет собой улучшенную версию кластерной установки с девятью хостами, охватывающей отдельные зоны данных для серверов данных и Apigee в одной конфигурации центра обработки данных. В этом случае LDAP устанавливается как независимый отдельный узел.

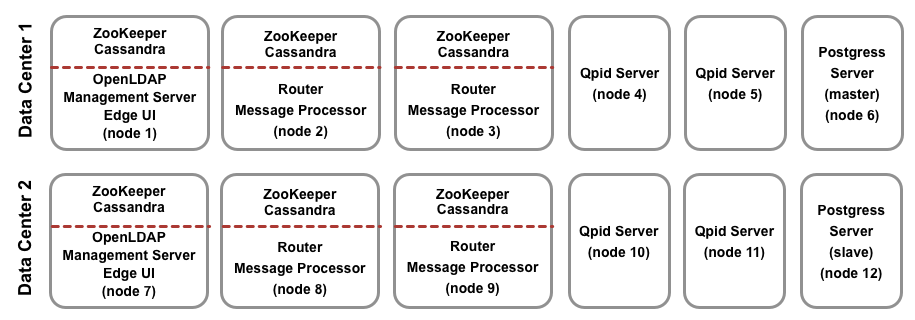

Кластерная установка с 12 хостами

В этом сценарии рассматривается аварийное восстановление и высокая доступность аналитики в двух центрах обработки данных.

Установка API BaaS на 7 и 10 хостов

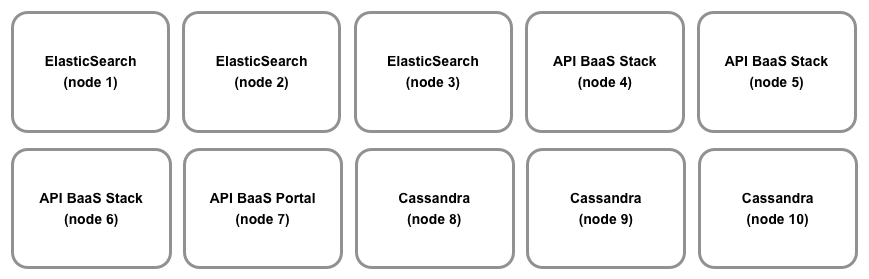

В этом сценарии вы устанавливаете API BaaS на 10 хостах. Узлы Cassandra могут быть выделены для API BaaS или использоваться совместно с Edge. Это рекомендуемая конфигурация для достижения максимальной производительности, поскольку ElasticSearch требует большого объема дискового ввода-вывода и памяти.

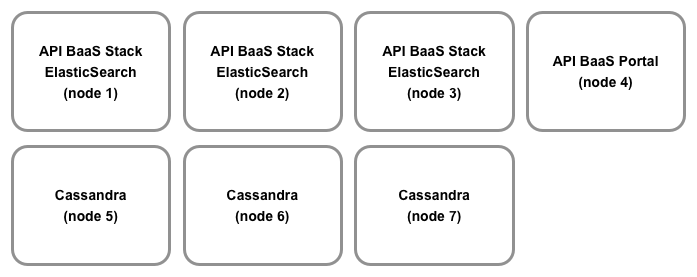

В качестве альтернативы вы можете установить топологию с семью хостами, где три хоста запускают стек API BaaS и ElasticSearch.

В установке BaaS с несколькими центрами обработки данных в каждом центре обработки данных имеется 7 или 10 узлов.

Установка сервисов монетизации

Сервисы монетизации работают в любой существующей конфигурации Apigee Edge. В этом случае вы устанавливаете Сервисы монетизации на сервер управления Apigee и Message Processor. Чтобы установить Monetization в Edge, где в установке Edge есть несколько узлов Postgres, узлы Postgres должны быть настроены в режиме Master/Standby. Вы не можете установить Monetization on Edge, если у вас несколько главных узлов Postgres.
