Conditions requises pour l'installation

Edge for Private Cloud v4.18.01

Matériel requis

Vous devez respecter la configuration matérielle minimale requise suivante pour une infrastructure à haute disponibilité dans un environnement de production. Pour tous les scénarios d'installation décrits dans la section Topologies d'installation, les tableaux suivants répertorient la configuration matérielle minimale requise pour les composants d'installation.

Dans ces tableaux, les exigences de disque dur s'ajoutent à l'espace disque requis par le système d'exploitation. En fonction de vos applications et du trafic réseau, votre installation peut nécessiter plus ou moins de ressources que celles indiquées ci-dessous.

En outre, la liste suivante répertorie la configuration matérielle requise si vous souhaitez installer les services de monétisation :

La liste suivante répertorie la configuration matérielle requise si vous souhaitez installer API BaaS :

Configuration requise pour le système d'exploitation et les logiciels tiers

Ces instructions d'installation et les fichiers d'installation fournis ont été testés sur les systèmes d'exploitation et les logiciels tiers listés dans Logiciels et versions compatibles.

Créer l'utilisateur apigee

La procédure d'installation crée un utilisateur du système Unix nommé "apigee". Les répertoires et fichiers Edge appartiennent à "apigee", tout comme les processus Edge. Cela signifie que les composants Edge s'exécutent en tant qu'utilisateur "apigee". Si nécessaire, vous pouvez exécuter les composants en tant qu'utilisateur différent.

Répertoire d'installation

Par défaut, le programme d'installation écrit tous les fichiers dans le répertoire /opt/apigee. Vous ne pouvez pas modifier l'emplacement de ce répertoire. Bien que vous ne puissiez pas modifier ce répertoire, vous pouvez créer un lien symbolique pour mapper /opt/apigee vers un autre emplacement, comme décrit ci-dessous.

Dans les instructions de ce guide, le répertoire d'installation est indiqué par /opt/apigee.

Créer un lien symbolique à partir de /opt/apigee

Avant de créer le lien symbolique, vous devez d'abord créer un utilisateur et un groupe nommés "apigee". Il s'agit du même groupe et du même utilisateur que ceux créés par le programme d'installation d'Edge.

Pour créer le lien symbolique, procédez comme suit avant de télécharger le fichier bootstrap_4.18.01.sh. Vous devez effectuer toutes ces étapes en tant qu'utilisateur racine :

1. Créez l'utilisateur et le groupe "apigee" :

   groupadd -r apigee > useradd -r -g apigee -d /opt/apigee -s /sbin/nologin -c "Apigee platform user" apigee

2. Créez un lien symbolique de /opt/apigee vers la racine d'installation souhaitée :

   ln -Ts /srv/myInstallDir /opt/apigee

   où /srv/myInstallDir est l'emplacement souhaité des fichiers Edge.

3. Remplacez le propriétaire de la racine d'installation et du lien symbolique par l'utilisateur "apigee" :

   chown -h apigee:apigee /srv/myInstallDir /opt/apigee

Java

Une version compatible de Java 1.8 doit être installée sur chaque machine avant l'installation. Les JDK compatibles sont listés dans Logiciels et versions compatibles.

Assurez-vous que JAVA_HOME pointe vers la racine du JDK pour l'utilisateur qui effectue l'installation.

SELinux

Selon vos paramètres pour SELinux, Edge peut rencontrer des problèmes lors de l'installation et du démarrage des composants Edge. Si nécessaire, vous pouvez désactiver SELinux ou le définir en mode permissif pendant l'installation, puis le réactiver après l'installation. Pour en savoir plus, consultez Installer l'utilitaire apigee-setup d'Edge.

Paramètre des réseaux

Nous vous recommandons de vérifier les paramètres réseau avant l'installation. Le programme d'installation s'attend à ce que toutes les machines disposent d'adresses IP fixes. Utilisez les commandes suivantes pour valider le paramètre :

• hostname renvoie le nom de la machine.
• hostname -i renvoie l'adresse IP du nom d'hôte qui peut être adressé à partir d'autres machines.

Selon le type et la version de votre système d'exploitation, vous devrez peut-être modifier /etc/hosts et /etc/sysconfig/network si le nom d'hôte n'est pas défini correctement. Pour en savoir plus, consultez la documentation de votre système d'exploitation.

Si un serveur possède plusieurs cartes d'interface, la commande "hostname -i" renvoie une liste d'adresses IP séparées par des espaces. Par défaut, le programme d'installation d'Edge utilise la première adresse IP renvoyée, ce qui peut ne pas être correct dans toutes les situations. Vous pouvez également définir la propriété suivante dans le fichier de configuration de l'installation :

ENABLE_DYNAMIC_HOSTIP=y

Lorsque cette propriété est définie sur "y", le programme d'installation vous invite à sélectionner l'adresse IP à utiliser dans le cadre de l'installation. La valeur par défaut est "n". Pour en savoir plus, consultez la documentation de référence sur le fichier de configuration Edge.

TCP Wrappers

Les wrappers TCP peuvent bloquer la communication de certains ports et affecter l'installation d'OpenLDAP, de Postgres et de Cassandra. Sur ces nœuds, vérifiez /etc/hosts.allow et /etc/hosts.deny pour vous assurer qu'il n'y a pas de restrictions de port sur les ports OpenLDAP, Postgres et Cassandra requis.

iptables

Vérifiez qu'aucune règle iptables n'empêche la connectivité entre les nœuds sur les ports Edge requis. Si nécessaire, vous pouvez arrêter iptables pendant l'installation à l'aide de la commande suivante :

sudo/etc/init.d/iptables stop

Sur CentOS 7.x :

systemctl stop firewalld

S'assurer que le routeur Edge peut accéder à /etc/rc.d/init.d/functions

Les nœuds du routeur Edge et du portail BaaS utilisent le routeur Nginx et nécessitent un accès en lecture à /etc/rc.d/init.d/functions.

Si votre processus de sécurité vous oblige à définir des autorisations sur /etc/rc.d/init.d/functions, ne les définissez pas sur 700, sinon le routeur ne démarrera pas. Les autorisations peuvent être définies sur 744 pour autoriser l'accès en lecture à /etc/rc.d/init.d/functions.

Cassandra

Tous les nœuds Cassandra doivent être connectés à un anneau. Cassandra stocke les instances répliquées de données sur plusieurs nœuds pour assurer la fiabilité et la tolérance aux pannes. La stratégie de réplication de chaque espace de clés Edge détermine les nœuds Cassandra où sont placées les instances répliquées. Pour en savoir plus,consultez À propos du facteur de réplication et du niveau de cohérence de Cassandra.

Cassandra ajuste automatiquement la taille de son tas de mémoire Java en fonction de la mémoire disponible. Pour en savoir plus, consultez Régler les ressources Java. En cas de dégradation des performances ou de consommation élevée de mémoire.

Après avoir installé Edge for Private Cloud, vous pouvez vérifier que Cassandra est correctement configuré en examinant le fichier /opt/apigee/apigee-cassandra/conf/cassandra.yaml. Par exemple, assurez-vous que le script d'installation d'Edge for Private Cloud définit les propriétés suivantes :

• cluster_name
• initial_token
• partitioner
• seeds
• listen_address
• rpc_address
• snitch

Base de données PostgreSQL

Après avoir installé Edge, vous pouvez ajuster les paramètres de base de données PostgreSQL suivants en fonction de la quantité de RAM disponible sur votre système :

conf_postgresql_shared_buffers = 35% of RAM      # min 128kB
conf_postgresql_effective_cache_size = 45% of RAM
conf_postgresql_work_mem = 512MB       # min 64kB

Pour définir ces valeurs :

1. Modifiez le fichier postgresql.properties :

   vi /opt/apigee/customer/application/postgresql.properties

   Si le fichier n'existe pas, créez-le.

2. Définissez les propriétés listées ci-dessus.
3. Enregistrez vos modifications.
4. Redémarrez la base de données PostgreSQL :

   /opt/apigee/apigee-service/bin/apigee-service apigee-postgresql restart

Limites du système

Assurez-vous d'avoir défini les limites système suivantes sur les nœuds Cassandra et Processeur de messages :

• Sur les nœuds Cassandra, définissez les limites souples et strictes de memlock, nofile et d'espace d'adressage (as) pour l'utilisateur d'installation (par défaut, "apigee") dans /etc/security/limits.d/90-apigee-edge-limits.conf, comme indiqué ci-dessous :

  apigee soft memlock unlimited
  apigee hard memlock unlimited
  apigee soft nofile 32768
  apigee hard nofile 65536
  apigee soft as unlimited
  apigee hard as unlimited

• Sur les nœuds du processeur de messages, définissez le nombre maximal de descripteurs de fichiers ouverts sur 64 000 dans /etc/security/limits.d/90-apigee-edge-limits.conf, comme indiqué ci-dessous :

  apigee soft nofile 32768
  apigee hard nofile 65536

  Si nécessaire, vous pouvez augmenter cette limite. Par exemple, si vous avez un grand nombre de fichiers temporaires ouverts en même temps.

jsvc

"jsvc" est un prérequis pour utiliser l'API BaaS. La version 1.0.15-dev est installée lorsque vous installez l'API BaaS.

Network Security Services (NSS)

Network Security Services (NSS) est un ensemble de bibliothèques qui permet de développer des applications clientes et serveur sécurisées. Assurez-vous d'avoir installé NSS v3.19 ou une version ultérieure.

Pour vérifier votre version actuelle :

yum info nss

Pour mettre à jour NSS :

yum update nss

Pour en savoir plus, consultez cet article de RedHat.

Désactiver la résolution DNS sur IPv6 lorsque vous utilisez NSCD (Name Service Cache Daemon)

Si vous avez installé et activé NSCD (Name Service Cache Daemon), les processeurs de messages effectuent deux résolutions DNS : une pour IPv4 et une pour IPv6. Vous devez désactiver la résolution DNS sur IPv6 lorsque vous utilisez NSCD.

Pour désactiver la résolution DNS sur IPv6 :

1. Sur chaque nœud de processeur de messages, modifiez /etc/nscd.conf.
2. Définissez la propriété suivante :

   enable-cache hosts no

Désactiver IPv6 sur Google Cloud Platform pour RedHat/CentOS 7

Si vous installez Edge sur RedHat 7 ou CentOS 7 sur Google Cloud Platform, vous devez désactiver IPv6 sur tous les nœuds Qpid.

Consultez la documentation RedHat ou CentOS de votre version d'OS spécifique pour savoir comment désactiver IPv6. Par exemple, vous pouvez :

1. Ouvrez /etc/hosts dans un éditeur.
2. Insérez un caractère "#" dans la première colonne de la ligne suivante pour la commenter :

   #::1 localhost localhost.localdomain localhost6 localhost6.localdomain6

3. Enregistrez le fichier.

AWS AMI

Si vous installez Edge sur une AMI (Amazon Machine Image) AWS pour Red Hat Enterprise Linux 7.x, vous devez d'abord exécuter la commande suivante :

yum-config-manager --enable rhui-REGION-rhel-server-extras rhui-REGION-rhel-server-optional

Outils

Le programme d'installation utilise les outils UNIX suivants dans la version standard fournie par EL5 ou EL6.

ntpdate

Il est recommandé de synchroniser les heures des serveurs. Si ce n'est pas déjà fait, l'utilitaire ntpdate peut servir à vérifier si les serveurs sont synchronisés. Vous pouvez utiliser yum install ntp pour installer l'utilitaire. Cela est particulièrement utile pour répliquer des configurations OpenLDAP. Notez que vous avez configuré le fuseau horaire du serveur sur UTC.

openldap 2.4

L'installation sur site nécessite OpenLDAP 2.4. Si votre serveur dispose d'une connexion Internet, le script d'installation d'Edge télécharge et installe OpenLDAP. Si votre serveur ne dispose pas d'une connexion Internet, vous devez vous assurer qu'OpenLDAP est déjà installé avant d'exécuter le script d'installation d'Edge. Sur RHEL/CentOS, vous pouvez exécuter yum install openldap-clients openldap-servers pour installer OpenLDAP.

Pour les installations à 13 hôtes et les installations à 12 hôtes avec deux centres de données, vous avez besoin de la réplication OpenLDAP, car plusieurs nœuds hébergent OpenLDAP.

Pare-feu et hôtes virtuels

Le terme virtual est souvent surchargé dans le domaine informatique, et il en va de même pour un déploiement Apigee Edge pour Private Cloud et des hôtes virtuels. Pour clarifier, il existe deux utilisations principales du terme virtual :

• Machines virtuelles (VM) : non requises, mais certains déploiements utilisent la technologie de VM pour créer des serveurs isolés pour leurs composants Apigee. Les hôtes de VM, comme les hôtes physiques, peuvent disposer d'interfaces réseau et de pare-feu.
• Hôtes virtuels : points de terminaison Web, semblables à un hôte virtuel Apache.

Un routeur d'une VM peut exposer plusieurs hôtes virtuels (à condition qu'ils diffèrent les uns des autres par leur alias d'hôte ou leur port d'interface).

Par exemple, un seul serveur physique A peut exécuter deux VM, nommées "VM1" et "VM2". Supposons que "VM1" expose une interface Ethernet virtuelle, nommée "eth0" dans la VM, et à laquelle l'adresse IP 111.111.111.111 est attribuée par le mécanisme de virtualisation ou un serveur DHCP réseau. Supposons ensuite que VM2 expose une interface Ethernet virtuelle également nommée "eth0" et qu'une adresse IP 111.111.111.222 lui est attribuée.

Nous pourrions avoir un routeur Apigee s'exécutant dans chacune des deux VM. Les routeurs exposent les points de terminaison d'hôte virtuel, comme dans cet exemple hypothétique :

Le routeur Apigee de la VM1 expose trois hôtes virtuels sur son interface eth0 (qui possède une adresse IP spécifique), api.mycompany.com:80, api.mycompany.com:443 et test.mycompany.com:80.

Le routeur de VM2 expose api.mycompany.com:80 (mêmes nom et port que ceux exposés par VM1).

Le système d'exploitation de l'hôte physique peut disposer d'un pare-feu réseau. Si tel est le cas, ce pare-feu doit être configuré pour transmettre le trafic TCP lié aux ports exposés sur les interfaces virtualisées (111.111.111.111:{80, 443} et 111.111.111.222:80). En outre, le système d'exploitation de chaque VM peut fournir son propre pare-feu sur son interface eth0, et ceux-ci doivent également autoriser la connexion du trafic des ports 80 et 443.

Le chemin de base est le troisième composant impliqué dans le routage des appels d'API vers différents proxys d'API que vous avez peut-être déployés. Les bundles de proxys d'API peuvent partager un point de terminaison s'ils ont des chemins de base différents. Par exemple, un chemin de base peut être défini comme http://api.mycompany.com:80/ et un autre comme http://api.mycompany.com:80/salesdemo.

Dans ce cas, vous avez besoin d'un équilibreur de charge ou d'un Traffic Director qui répartit le trafic http://api.mycompany.com:80/ entre les deux adresses IP (111.111.111.111 sur VM1 et 111.111.111.222 sur VM2). Cette fonction est spécifique à votre installation et est configurée par votre groupe de mise en réseau local.

Le chemin de base est défini lorsque vous déployez une API. Dans l'exemple ci-dessus, vous pouvez déployer deux API, mycompany et testmycompany, pour l'organisation mycompany-org avec l'hôte virtuel dont l'alias d'hôte est api.mycompany.com et le port est défini sur 80. Si vous ne déclarez pas de chemin de base dans le déploiement, le routeur ne sait pas à quelle API envoyer les requêtes entrantes.

Toutefois, si vous déployez l'API testmycompany avec l'URL de base /salesdemo, les utilisateurs accèdent à cette API à l'aide de http://api.mycompany.com:80/salesdemo. Si vous déployez votre API "mycompany" avec l'URL de base /, vos utilisateurs accèdent à l'API via l'URL http://api.mycompany.com:80/.

Exigences concernant les ports Edge

La gestion du pare-feu ne se limite pas aux hôtes virtuels. Les pare-feu des VM et des hôtes physiques doivent autoriser le trafic pour les ports requis par les composants pour communiquer entre eux.

L'image suivante montre les exigences de port pour chaque composant Edge :

Remarques concernant ce schéma :

• * Le port 8082 du processeur de messages ne doit être ouvert que pour l'accès par le routeur lorsque vous configurez TLS/SSL entre le routeur et le processeur de messages. Si vous ne configurez pas TLS/SSL entre le routeur et le processeur de messages, la configuration par défaut, le port 8082 doit toujours être ouvert sur le processeur de messages pour gérer le composant, mais le routeur n'a pas besoin d'y accéder.
• Les ports précédés de la lettre "M" sont utilisés pour gérer le composant. Ils doivent être ouverts sur le composant pour que le serveur de gestion puisse y accéder.
• Les composants suivants nécessitent un accès au port 8080 sur le serveur de gestion : routeur, processeur de messages, UI, Postgres et Qpid.
• Un processeur de messages doit ouvrir le port 4528 en tant que port de gestion. Si vous disposez de plusieurs processeurs de messages, ils doivent tous pouvoir accéder les uns aux autres via le port 4528 (indiqué par la flèche en boucle dans le schéma ci-dessus pour le port 4528 sur le processeur de messages). Si vous disposez de plusieurs centres de données, le port doit être accessible depuis tous les processeurs de messages de tous les centres de données.
• Bien que cela ne soit pas obligatoire, vous pouvez ouvrir le port 4527 sur le routeur pour qu'il soit accessible par n'importe quel processeur de messages. Sinon, des messages d'erreur peuvent s'afficher dans les fichiers journaux du processeur de messages.
• Un routeur doit ouvrir le port 4527 en tant que port de gestion. Si vous disposez de plusieurs routeurs, ils doivent tous pouvoir accéder les uns aux autres via le port 4527 (indiqué par la flèche en boucle dans le schéma ci-dessus pour le port 4527 du routeur).
• L'UI Edge nécessite l'accès au routeur, sur les ports exposés par les proxys d'API, pour prendre en charge le bouton Envoyer dans l'outil de trace.
• Le serveur de gestion nécessite un accès au port JMX sur les nœuds Cassandra.
• L'accès aux ports JMX peut être configuré pour exiger un nom d'utilisateur et un mot de passe. Pour en savoir plus, consultez Surveiller.
• Vous pouvez éventuellement configurer l'accès TLS/SSL pour certaines connexions, qui peuvent utiliser des ports différents. Pour en savoir plus, consultez TLS/SSL.
• Si vous configurez deux nœuds Postgres pour utiliser la réplication maître-secours, vous devez ouvrir le port 22 sur chaque nœud pour l'accès SSH. Vous pouvez éventuellement ouvrir des ports sur des nœuds individuels pour autoriser l'accès SSH.
• Vous pouvez configurer le serveur de gestion et l'interface utilisateur Edge pour envoyer des e-mails via un serveur SMTP externe. Si vous le faites, vous devez vous assurer que le serveur de gestion et l'interface utilisateur peuvent accéder au port nécessaire sur le serveur SMTP. Pour le protocole SMTP non TLS, le numéro de port est généralement 25. Pour le protocole SMTP compatible TLS, il s'agit souvent du port 465, mais vérifiez auprès de votre fournisseur SMTP.

Le tableau ci-dessous indique les ports à ouvrir dans les pare-feu, par composant Edge :

curl -v http://routerIP:15999/v1/servers/self/reachable

Le tableau suivant présente les mêmes ports, classés par ordre numérique, avec les composants source et de destination :

Un processeur de messages maintient un pool de connexions dédié ouvert à Cassandra, qui est configuré pour ne jamais expirer. Lorsqu'un pare-feu se trouve entre un processeur de messages et un serveur Cassandra, il peut entraîner l'expiration de la connexion. Cependant, le processeur de messages n'est pas conçu pour rétablir les connexions à Cassandra.

Pour éviter cette situation, Apigee recommande que le serveur Cassandra, le processeur de messages et les routeurs se trouvent dans le même sous-réseau afin qu'un pare-feu ne soit pas impliqué dans le déploiement de ces composants.

Si un pare-feu est placé entre le routeur et les processeurs de messages, et qu'un délai d'inactivité TCP est défini, nous vous recommandons de procéder comme suit :

1. Définissez net.ipv4.tcp_keepalive_time = 1800 dans les paramètres sysctl sur l'OS Linux, où 1800 doit être inférieur au délai d'inactivité TCP du pare-feu. Ce paramètre doit maintenir la connexion dans un état établi afin que le pare-feu ne la déconnecte pas.
2. Sur tous les processeurs de messages, modifiez /opt/apigee/customer/application/message-processor.properties pour ajouter la propriété suivante. Si le fichier n'existe pas, créez-le.

   conf_system_cassandra.maxconnecttimeinmillis=-1

3. Redémarrez le processeur de messages :

   /opt/apigee/apigee-service/bin/apigee-service edge-message-processor restart

4. Sur tous les routeurs, modifiez /opt/apigee/customer/application/router.properties pour ajouter la propriété suivante. Si le fichier n'existe pas, créez-le.

   conf_system_cassandra.maxconnecttimeinmillis=-1

5. Redémarrez le routeur :

   /opt/apigee/apigee-service/bin/apigee-service edge-router restart

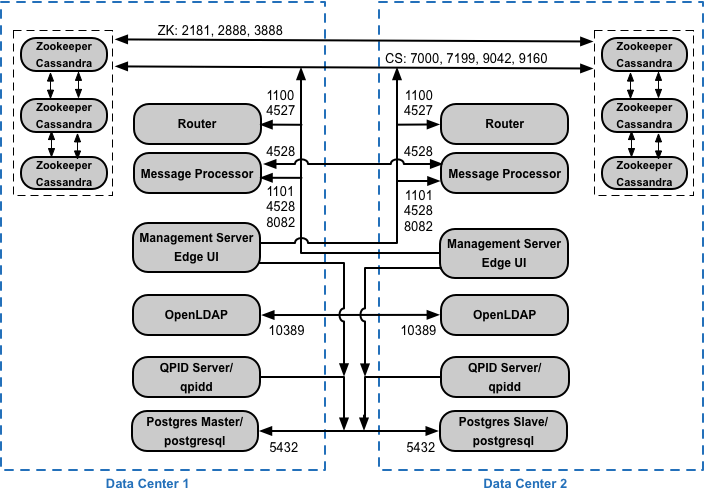

Si vous installez la configuration en cluster à 12 hôtes avec deux centres de données, assurez-vous que les nœuds des deux centres de données peuvent communiquer via les ports indiqués ci-dessous :

Configuration requise au niveau des ports pour API BaaS

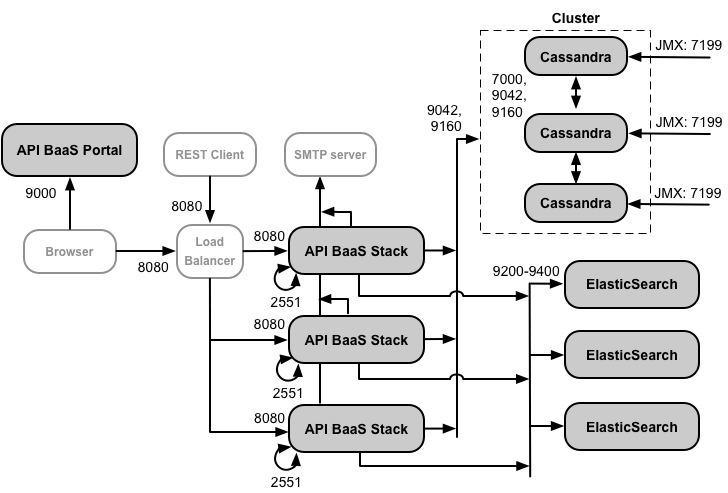

Si vous choisissez d'installer API BaaS, vous ajoutez les composants API BaaS Stack et API BaaS Portal. Ces composants utilisent les ports indiqués dans la figure ci-dessous :

Remarques concernant ce schéma :

• Le portail API BaaS n'envoie jamais de requêtes directement à un nœud de la pile BaaS. Lorsqu'un développeur se connecte au portail, l'application du portail est téléchargée dans le navigateur. L'application Portal exécutée dans le navigateur envoie ensuite des requêtes aux nœuds de la pile BaaS.
• Une installation de production d'API BaaS utilise un équilibreur de charge entre le nœud du portail API BaaS et les nœuds de la pile API BaaS. Lorsque vous configurez le portail et que vous effectuez des appels d'API BaaS, vous spécifiez l'adresse IP ou le nom DNS de l'équilibreur de charge, et non des nœuds de la pile.
• Tous les nœuds Stack doivent ouvrir le port 2551 pour l'accès depuis tous les autres nœuds Stack (indiqué par la flèche en boucle dans le schéma ci-dessus pour le port 2551 sur les nœuds Stack). Si vous disposez de plusieurs centres de données, le port doit être accessible depuis tous les nœuds de la pile dans tous les centres de données.
• Vous devez configurer tous les nœuds de la pile Baas pour qu'ils envoient des e-mails via un serveur SMTP externe. Pour le protocole SMTP non TLS, le numéro de port est généralement 25. Pour le protocole SMTP compatible TLS, il s'agit souvent du port 465, mais vérifiez auprès de votre fournisseur SMTP.
• Les nœuds Cassandra peuvent être dédiés à API BaaS ou partagés avec Edge.

Le tableau ci-dessous indique les ports par défaut qui doivent être ouverts dans les pare-feu, par composant :

Licences

Chaque installation d'Edge nécessite un fichier de licence unique que vous obtenez auprès d'Apigee. Vous devrez fournir le chemin d'accès au fichier de licence lors de l'installation du serveur de gestion, par exemple /tmp/license.txt.

Le programme d'installation copie le fichier de licence dans /opt/apigee/customer/conf/license.txt.

Si le fichier de licence est valide, le serveur de gestion valide l'expiration et le nombre de processeurs de messages (MP) autorisés. Si l'un des paramètres de licence a expiré, vous trouverez les journaux à l'emplacement suivant : /opt/apigee/var/log/edge-management-server/logs. Dans ce cas, vous pouvez contacter l'assistance Apigee Edge pour obtenir des informations sur la migration.

Si vous ne possédez pas encore de licence, contactez le service commercial d'Apigee.
