В этом документе объясняется, как проверить цепочку сертификатов перед загрузкой сертификата в хранилище ключей или хранилище доверенных сертификатов в Apigee Edge. Процесс основан на использовании инструментария OpenSSL для проверки цепочки сертификатов и применим в любой среде, где доступен OpenSSL.

Прежде чем начать

Прежде чем приступить к выполнению действий, описанных в этом документе, убедитесь, что вы понимаете следующие темы:

• Если вы не знакомы с цепочкой сертификатов, прочтите статью «Цепочка доверия» .
• Если вы не знакомы с библиотекой OpenSSL, прочтите статью об OpenSSL .
• Если вы хотите использовать примеры командной строки из этого руководства, установите или обновите клиент OpenSSL до последней версии.
• Убедитесь, что сертификаты находятся в формате PEM. Если сертификаты не в формате PEM, воспользуйтесь инструкциями в разделе «Преобразование сертификатов в поддерживаемый формат» , чтобы преобразовать их в формат PEM.

Проверка субъекта и эмитента сертификата по всей цепочке.

Для проверки цепочки сертификатов с помощью команд OpenSSL выполните действия, описанные в следующих разделах:

• Разделение цепочки сертификатов
• Проверка субъекта и эмитента сертификата.
• Проверка хешей субъекта и издателя сертификата.
• Проверка срока действия сертификата.

Разделение цепочки сертификатов

Перед проверкой сертификата необходимо разделить цепочку сертификатов на отдельные сертификаты, выполнив следующие шаги:

1. Войдите на сервер, где установлен клиент OpenSSL.
2. Разделите цепочку сертификатов на следующие сертификаты (если это еще не сделано):
• Сертификат организации: entity.pem
• Сертификат о прохождении промежуточного курса: intermediate.pem
• Корневой сертификат: root.pem

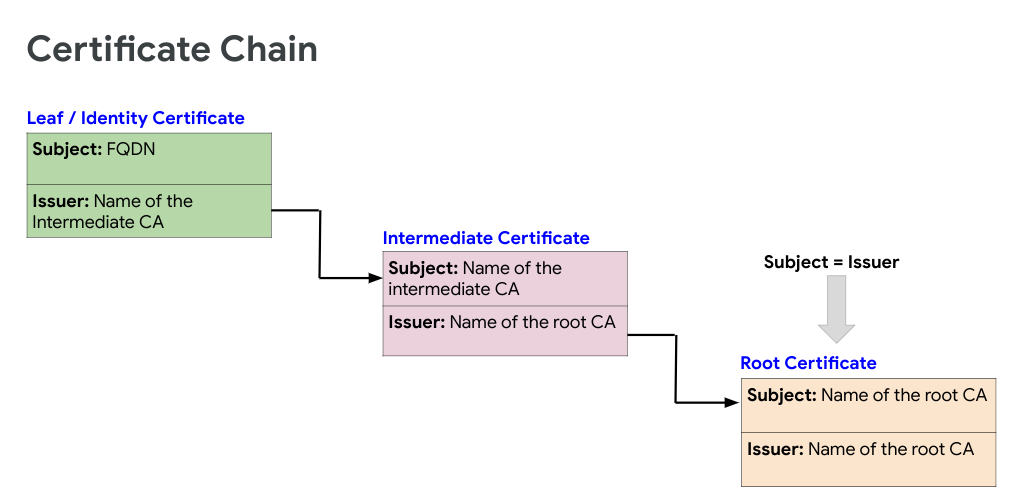

На следующем рисунке показан пример цепочки сертификатов:

Проверка субъекта и эмитента сертификата.

В этом разделе описывается, как получить субъект и издателя сертификатов, а также проверить наличие действительной цепочки сертификатов.

1. Выполните следующую команду OpenSSL , чтобы получить Subject и Issuer для каждого сертификата в цепочке от entity до root и убедиться, что они образуют правильную цепочку сертификатов:

   openssl x509 -text -in certificate | grep -E '(Subject|Issuer):'


   Где certificate — это имя сертификата.

2. Убедитесь, что сертификаты в цепочке соответствуют следующим рекомендациям:
   • Subject каждого сертификата соответствует Issuer предыдущего сертификата в цепочке (за исключением сертификата Entity ).
   • В случае корневого сертификата Subject и Issuer совпадают.

   Если сертификаты в цепочке соответствуют этим рекомендациям, то цепочка сертификатов считается полной и действительной.

   Пример проверки цепочки сертификатов

   В следующем примере показан вывод команд OpenSSL для тестовой цепочки сертификатов, содержащей три сертификата:

   Сертификат юридического лица

   openssl x509 -text -in entity.pem | grep -E '(Subject|Issuer):'

   Issuer: C = US, O = Google Trust Services, CN = GTS CA 1O1
   Subject: C = US, ST = California, L = Mountain View, O = Google LLC, CN = *.enterprise.apigee.com


   Сертификат среднего уровня

   openssl x509 -text -in intermediate.pem  | grep -E '(Subject|Issuer):'

   Issuer: OU = GlobalSign Root CA - R2, O = GlobalSign, CN = GlobalSign
   Subject: C = US, O = Google Trust Services, CN = GTS CA 1O1


   Корневой сертификат

   openssl x509 -text -in root.pem | grep -E '(Subject|Issuer):'

   Issuer: OU = GlobalSign Root CA - R2, O = GlobalSign, CN = GlobalSign
   Subject: OU = GlobalSign Root CA - R2, O = GlobalSign, CN = GlobalSign


   В приведенном выше примере обратите внимание на следующее:

   • Subject промежуточного сертификата совпадает с Issuer сертификата юридического лица.
   • Subject корневого сертификата совпадает с Issuer промежуточного сертификата.
   • В корневом сертификате Subject и Issuer совпадают.

   На основе приведенного выше примера вы можете убедиться в действительности представленной цепочки сертификатов.

Проверка хешей субъекта и издателя сертификата.

В этом разделе объясняется, как получить хеш субъекта и издателя сертификатов, а также проверить наличие действительной цепочки сертификатов.

Всегда полезно проверять последовательность хешей сертификатов, поскольку это может помочь выявить такие проблемы, как наличие лишних пробелов или специальных символов в общем имени (CN) сертификата.

1. Выполните следующую команду OpenSSL , чтобы получить последовательность hash для каждого сертификата в цепочке от entity до root и убедиться, что они образуют правильную цепочку сертификатов.

openssl x509 -hash -issuer_hash -noout -in certificate


Где certificate — это имя сертификата.

2. Убедитесь, что сертификаты в цепочке соответствуют следующим рекомендациям:
• Subject каждого сертификата соответствует Issuer предыдущего сертификата в цепочке (за исключением сертификата Entity ).
• В случае корневого сертификата Subject и Issuer совпадают.

Если сертификаты в цепочке соответствуют этим рекомендациям, то цепочка сертификатов считается полной и действительной.

Пример проверки цепочки сертификатов с помощью хеш-последовательности

В следующем примере показан вывод команд OpenSSL для тестовой цепочки сертификатов, содержащей три сертификата:

openssl x509 -in entity.pem -hash -issuer_hash -noout
c54c66ba #this is subject hash
99bdd351 #this is issuer hash


openssl x509 -in intermediate.pem -hash -issuer_hash -noout
99bdd351
4a6481c9


openssl x509 -in root.pem -hash -issuer_hash -noout
4a6481c9
4a6481c9


В приведенном выше примере обратите внимание на следующее:

• subject hash промежуточного сертификата совпадает с issuer hash сертификата организации.
• subject hash корневого сертификата совпадает с issuer hash сертификата эмитента.
• Хэш subject и issuer hash в корневом сертификате совпадают.

На основе приведенного выше примера вы можете убедиться в действительности представленной цепочки сертификатов.

Проверка срока действия сертификата.

В этом разделе объясняется, как проверить, истек ли срок действия всех сертификатов в цепочке, используя один из следующих методов:

• Узнайте дату начала и окончания действия сертификата.
• Узнайте срок действия.

openssl x509 -startdate -enddate -noout -in entity.pem
notBefore=Feb  6 21:57:21 2020 GMT
notAfter=Feb  4 21:57:21 2021 GMT

openssl x509 -startdate -enddate -noout -in intermediate.pem
notBefore=Jun 15 00:00:42 2017 GMT
notAfter=Dec 15 00:00:42 2021 GMT

openssl x509 -startdate -enddate -noout -in root.pem
notBefore=Apr 13 10:00:00 2011 GMT
notAfter=Apr 13 10:00:00 2022 GMT

openssl x509 -checkend <N Seconds> -noout -in certificate

openssl x509 -checkend 0 -noout -in entity.pem
Certificate will not expire

openssl x509 -checkend 0 -noout -in intermediate.pem
Certificate will not expire

openssl x509 -checkend 0 -noout -in root.pem
Certificate will not expire
