Проверка цепочки сертификатов

Вы просматриваете документацию по Apigee Edge.
Перейдите к документации по Apigee X. Информация

В этом документе рассказывается, как проверить цепочку сертификатов перед загрузкой сертификата в хранилище ключей или хранилище доверенных сертификатов в Apigee Edge. Для проверки цепочки сертификатов используется набор инструментов OpenSSL. Этот процесс можно выполнять в любой среде, где доступен OpenSSL.

Подготовка

Прежде чем выполнять описанные в этом документе действия, убедитесь, что вы понимаете следующие темы:

• Если вы не знакомы с цепочкой сертификатов, прочитайте статью Цепочка доверия.
• Если вы не знакомы с библиотекой OpenSSL, прочитайте статью OpenSSL.
• Если вы хотите использовать примеры командной строки из этого руководства, установите или обновите клиент OpenSSL до последней версии.
• Убедитесь, что сертификаты имеют формат PEM. Если сертификаты не в формате PEM, следуйте инструкциям в разделе Как преобразовать сертификаты в поддерживаемый формат.

Проверка объекта и издателя сертификата для всей цепочки.

Чтобы проверить цепочку сертификатов с помощью команд OpenSSL, выполните действия, описанные в следующих разделах:

• Разделение цепочки сертификатов
• Как проверить объект и издателя сертификата
• Как проверить объект сертификата и хеш издателя
• Проверка срока действия сертификата

Разделение цепочки сертификатов

Прежде чем проверять сертификат, необходимо разделить цепочку сертификатов на отдельные сертификаты, выполнив следующие действия:

1. Войдите на сервер, на котором находится клиент OpenSSL.
2. Разделите цепочку сертификатов на следующие сертификаты (если это ещё не сделано):
• Сертификат юридического лица: entity.pem
• Промежуточный сертификат: intermediate.pem
• Корневой сертификат: root.pem

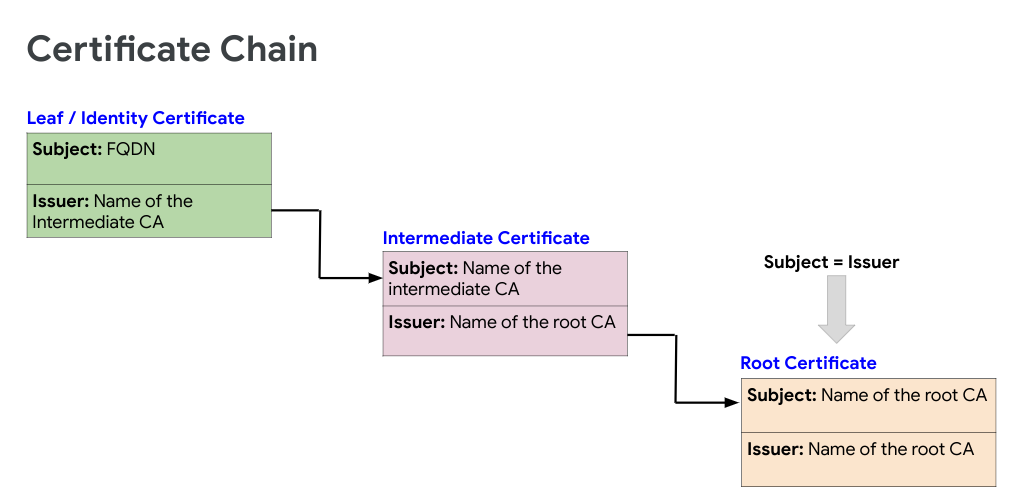

На рисунке ниже показан пример цепочки сертификатов.

Как проверить объект и издателя сертификата

В этом разделе рассказывается, как получить информацию о субъекте и издателе сертификатов и проверить, что у вас есть действительная цепочка сертификатов.

1. Выполните следующую команду OpenSSL, чтобы получить Subject и Issuer для каждого сертификата в цепочке от entity до root и убедиться, что они образуют правильную цепочку сертификатов:

   openssl x509 -text -in certificate | grep -E '(Subject|Issuer):'


   где certificate – название сертификата.

2. Убедитесь, что сертификаты в цепочке соответствуют следующим требованиям:
   • Subject каждого сертификата соответствует Issuer предыдущего сертификата в цепочке (кроме сертификата Entity).
   • Subject и Issuer совпадают для корневого сертификата.

   Если сертификаты в цепочке соответствуют этим требованиям, цепочка считается полной и действительной.

   Пример проверки цепочки сертификатов

   Ниже приведен пример выходных данных команд OpenSSL для цепочки сертификатов, содержащей три сертификата:

   Сертификат объекта

   openssl x509 -text -in entity.pem | grep -E '(Subject|Issuer):'

   Issuer: C = US, O = Google Trust Services, CN = GTS CA 1O1
   Subject: C = US, ST = California, L = Mountain View, O = Google LLC, CN = *.enterprise.apigee.com


   Промежуточный сертификат

   openssl x509 -text -in intermediate.pem  | grep -E '(Subject|Issuer):'

   Issuer: OU = GlobalSign Root CA - R2, O = GlobalSign, CN = GlobalSign
   Subject: C = US, O = Google Trust Services, CN = GTS CA 1O1


   Корневой сертификат

   openssl x509 -text -in root.pem | grep -E '(Subject|Issuer):'

   Issuer: OU = GlobalSign Root CA - R2, O = GlobalSign, CN = GlobalSign
   Subject: OU = GlobalSign Root CA - R2, O = GlobalSign, CN = GlobalSign


   В примере выше обратите внимание на следующее:

   • Значение Subject промежуточного сертификата соответствует значению Issuer сертификата организации.
   • Subject корневого сертификата соответствует Issuer промежуточного сертификата.
   • Значения Subject и Issuer в корневом сертификате совпадают.

   Из приведенного выше примера можно заключить, что цепочка сертификатов действительна.

Как проверить объект сертификата и хеш издателя

В этом разделе рассказывается, как получить хеш субъекта и эмитента сертификатов и проверить, что у вас действительная цепочка сертификатов.

Рекомендуем всегда проверять последовательность хешей сертификатов, поскольку это помогает выявлять проблемы, например наличие нежелательных пробелов или специальных символов в общем имени (CN) сертификата.

1. Выполните следующую команду OpenSSL, чтобы получить последовательность hash для каждого сертификата в цепочке от entity до root и убедиться, что они образуют правильную цепочку сертификатов.

openssl x509 -hash -issuer_hash -noout -in certificate


где certificate – название сертификата.

2. Убедитесь, что сертификаты в цепочке соответствуют следующим требованиям:
• Subject каждого сертификата соответствует Issuer предыдущего сертификата в цепочке (кроме сертификата Entity).
• Subject и Issuer для корневого сертификата совпадают.

Если сертификаты в цепочке соответствуют этим требованиям, цепочка считается полной и действительной.

Пример проверки цепочки сертификатов с помощью последовательности хешей

Ниже приведен пример выходных данных команд OpenSSL для цепочки сертификатов, содержащей три сертификата:

openssl x509 -in entity.pem -hash -issuer_hash -noout
c54c66ba #this is subject hash
99bdd351 #this is issuer hash


openssl x509 -in intermediate.pem -hash -issuer_hash -noout
99bdd351
4a6481c9


openssl x509 -in root.pem -hash -issuer_hash -noout
4a6481c9
4a6481c9


В примере выше обратите внимание на следующее:

• Значение subject hash промежуточного сертификата совпадает со значением issuer hash сертификата организации.
• subject hash корневого сертификата совпадает с issuer hash сертификата эмитента.
• Значения subject и issuer hash в корневом сертификате совпадают.

Из приведенного выше примера можно заключить, что цепочка сертификатов действительна.

Проверка срока действия сертификата

В этом разделе рассказывается, как проверить, истек ли срок действия всех сертификатов в цепочке, с помощью следующих методов:

• Узнайте даты начала и окончания действия сертификата.
• Получите статус срока действия.

openssl x509 -startdate -enddate -noout -in entity.pem
notBefore=Feb  6 21:57:21 2020 GMT
notAfter=Feb  4 21:57:21 2021 GMT

openssl x509 -startdate -enddate -noout -in intermediate.pem
notBefore=Jun 15 00:00:42 2017 GMT
notAfter=Dec 15 00:00:42 2021 GMT

openssl x509 -startdate -enddate -noout -in root.pem
notBefore=Apr 13 10:00:00 2011 GMT
notAfter=Apr 13 10:00:00 2022 GMT

openssl x509 -checkend <N Seconds> -noout -in certificate

openssl x509 -checkend 0 -noout -in entity.pem
Certificate will not expire

openssl x509 -checkend 0 -noout -in intermediate.pem
Certificate will not expire

openssl x509 -checkend 0 -noout -in root.pem
Certificate will not expire
