Persyaratan Penginstalan

Edge for Private Cloud v. 4.17.09

Persyaratan Hardware

Anda harus memenuhi persyaratan hardware minimum berikut untuk mendapatkan infrastruktur IT di lingkungan kelas produksi. Untuk semua skenario penginstalan yang dijelaskan dalam Topologi Penginstalan, tabel di bawah ini mencantumkan persyaratan perangkat keras minimum untuk komponen instalasi.

Dalam tabel-tabel ini persyaratan {i>hard disk<i} adalah tambahan ruang {i>hard disk<i} yang dibutuhkan oleh yang dibutuhkan serta sistem operasi. Bergantung pada aplikasi dan lalu lintas jaringan, instalasi Anda mungkin memerlukan lebih banyak atau lebih sedikit resource dari yang tercantum di bawah.

Komponen Penginstalan

RAM

CPU

Hard disk minimum

Cassandra

16 GB

8 inti

250 GB penyimpanan lokal dengan SSD atau HDD cepat mendukung 2000 IOPS

Pemroses/Router Pesan di komputer yang sama

16 GB

8 inti

100 GB

Analytics - Postgres/Qpid di server yang sama (tidak disarankan untuk produksi)

16GB*

8 core*

Penyimpanan jaringan 500 GB - 1 TB**, sebaiknya dengan backend SSD yang mendukung 1000 IOPS atau lebih tinggi*.

Analytics - Postgres mandiri

16GB*

8 core*

Penyimpanan jaringan 500 GB - 1 TB**, sebaiknya dengan backend SSD, mendukung 1.000 IOPS atau lebih tinggi*.

Analytics - Qpid mandiri

8 GB

4 inti

Penyimpanan lokal 30 GB - 50 GB dengan SSD atau HDD cepat

Untuk instalasi lebih besar dari 250 TPS, HDD dengan penyimpanan lokal yang mendukung 1000 IOPS adalah direkomendasikan.

Ukuran antrean Qpid default adalah 20 GB. Jika Anda perlu menambah kapasitas, tambahkan Node Qpid.

Lainnya (OpenLDAP, UI, Server Pengelolaan)

4 GB

2 inti

60 GB

*Sesuaikan persyaratan sistem Postgres berdasarkan throughput:

  • Kurang dari 250 TPS: 8GB, 4 core dapat dipertimbangkan dengan penyimpanan jaringan terkelola*** mendukung 1.000 IOPS atau lebih tinggi
  • Lebih dari 250 TPS: Penyimpanan jaringan 16 GB, 8 core, dan terkelola*** mendukung 1000 IOPS atau lebih tinggi
  • Lebih dari 1000 TPS: Penyimpanan jaringan 16 GB, 8 core, dan terkelola*** mendukung tahun 2000 IOPS atau lebih tinggi
  • Lebih dari 2000 TPS: Penyimpanan jaringan terkelola 32 GB, 16 core, dan terkelola*** mendukung tahun 2000 IOPS atau lebih tinggi
  • Lebih dari 4000 TPS: Penyimpanan jaringan terkelola 64 GB, 32 core, dan terkelola*** mendukung 4000 IOPS atau lebih tinggi

**Nilai {i>hard disk<i} Postgres didasarkan pada analitik siap pakai yang ditangkap oleh Edge. Jika Anda menambahkan nilai kustom ke data analisis, nilai ini harus juga meningkat. Gunakan formula berikut untuk memperkirakan penyimpanan yang dibutuhkan:

(# byte/permintaan) * (permintaan per detik) * (detik per jam) * (jam penggunaan puncak per hari) * (hari per bulan) * (retensi data bulan) = byte penyimpanan yang dibutuhkan

Contoh:

(2 ribu byte data analisis per permintaan) * 100 permintaan/dtk * 3.600 detik/jam * 18 jam puncak penggunaan per hari * 30 hari/bulan * retensi 3 bulan = 1.194.393.600.000 byte atau 1.194,4 GB.

*** Network Storage direkomendasikan untuk database Postgresql karena:

  • Hal ini memberikan kemampuan untuk meningkatkan skala ukuran penyimpanan secara dinamis jika dan ketika tidak diperlukan.
  • IOPS jaringan dapat disesuaikan dengan cepat di sebagian besar lingkungan/Penyimpanan/Jaringan subsistem.
  • Snapshot tingkat penyimpanan dapat diaktifkan sebagai bagian dari pencadangan dan pemulihan terkemuka.

Selain itu, berikut ini daftar persyaratan perangkat keras jika Anda ingin menginstal Layanan Monetisasi:

Komponen dengan Monetisasi

RAM

CPU

Hard disk

Server Pengelolaan (dengan Layanan Monetisasi)

8 GB

4 inti

60 GB

Analytics - Postgres/Qpid di server yang sama

16 GB

8 inti

Penyimpanan jaringan 500 GB - 1 TB, sebaiknya dengan backend SSD, yang mendukung 1000 IOPS atau lebih tinggi, atau gunakan aturan dari tabel di atas.

Analytics - Postgres mandiri

16 GB

8 inti

Penyimpanan jaringan 500 GB - 1 TB, sebaiknya dengan backend SSD, yang mendukung 1000 IOPS atau lebih tinggi, atau gunakan aturan dari tabel di atas.

Analytics - Qpid mandiri

8 GB

4 inti

Penyimpanan lokal 40 GB - 500 GB dengan SSD atau HDD cepat

Untuk instalasi lebih besar dari 250 TPS, HDD dengan penyimpanan lokal yang mendukung 1000 IOPS adalah direkomendasikan.

Berikut ini daftar persyaratan hardware jika Anda ingin menginstal API BaaS:

Komponen BaaS API

RAM

CPU

Hard disk

ElasticSearch*

8 GB

4 inti

60 - 80GB

Stack BaaS API *

8 GB

4 inti

60 - 80GB

Portal BaaS API

1 GB

2 inti

20GB

Cassandra (Opsional — biasanya Anda menggunakan cluster Cassandra yang sama untuk kedua Edge dan Layanan API BaaS)

16 GB

8 inti

250 GB penyimpanan lokal dengan SSD atau HDD cepat mendukung 2000 IOPS

* Anda dapat menginstal ElasticSearch dan API BaaS Stack pada node yang sama. Jika Anda melakukannya, mengonfigurasi ElasticSearch untuk menggunakan memori 4 GB (default). Jika ElasticSearch diinstal di {i>node<i}-nya sendiri, lalu mengkonfigurasinya untuk menggunakan memori 6 GB.

Catatan:

  • Jika sistem file {i>root<i} tidak cukup besar untuk instalasi, disarankan untuk menempatkan data ke disk yang lebih besar.
  • Jika Apigee Edge versi lama untuk Private Cloud diinstal di komputer, pastikan Anda menghapus folder /tmp/java sebelum melakukan penginstalan baru.
  • Folder sementara di seluruh sistem /tmp memerlukan izin eksekusi agar dapat mulai Cassandra.
  • Jika “apigee” pengguna dibuat sebelum penginstalan, pastikan “/home/apigee” ada sebagai direktori utama dan dimiliki oleh “apigee:apigee”.

Sistem Operasi dan pihak ketiga persyaratan software

Petunjuk instalasi ini dan file instalasi yang disediakan telah diuji pada sistem operasi dan software pihak ketiga yang tercantum di sini: https://apigee.com/docs/api-services/reference/supported-software.

Membuat pengguna apigee

Prosedur penginstalan membuat pengguna sistem Unix bernama 'apigee'. Direktori edge dan file dimiliki oleh 'apigee', seperti halnya proses Edge. Artinya komponen Edge berjalan sebagai 'apigee' . jika perlu, Anda dapat menjalankan komponen sebagai pengguna yang berbeda. Lihat "Mengikat Router ke port yang dilindungi" di Instal komponen Edge pada node sebagai contoh.

Direktori penginstalan

Secara default, penginstal akan menulis semua file ke direktori /opt/apigee. Anda tidak dapat mengubahnya lokasi direktori. Meskipun tidak dapat mengubah direktori ini, Anda dapat membuat symlink untuk memetakan /opt/apigee untuk lokasi lain, seperti dijelaskan di bawah ini.

Dalam petunjuk dalam panduan ini, direktori penginstalan dicatat sebagai /<inst_root>/apigee, yang mana /<inst_root> adalah /opt secara default.

Membuat {i>symlink<i} dari /opt/apigee

Sebelum membuat symlink, Anda harus membuat pengguna dan grup bernama "apigee" terlebih dahulu. Ini adalah grup dan pengguna yang sama yang dibuat oleh penginstal Edge.

Untuk membuat symlink, lakukan langkah-langkah ini sebelum mendownload file bootstrap_4.17.01.sh. Anda harus melakukan semua langkah ini sebagai root:

  1. Membuat "apigee" pengguna dan grup:
    &gt; {i>groupadd -r<i} apigee
    &gt; useradd -r -g apigee -d /opt/apigee -s /sbin/nologin -c "Pengguna platform Apigee" apigee
  2. Buat symlink dari /opt/apigee ke penginstalan yang diinginkan akar:
    &gt; ln -Ts /srv/myInstallDir /opt/apigee
    dengan /srv/myInstallDir adalah lokasi Edge yang diinginkan .
  3. Ubah kepemilikan root penginstalan dan symlink ke "apigee" pengguna:
    &gt; {i>chown -h<i} apigee:apigee /srv/myInstallDir /opt/apigee

Java

Anda perlu menginstal versi Java1.8 yang didukung di setiap komputer sebelum melakukan penginstalan. JDK yang didukung tercantum di sini:

https://apigee.com/docs/api-services/reference/supported-software

Pastikan bahwa JAVA_HOME poin ke akar JDK untuk pengguna yang melakukan instalasi.

SELinux

Bergantung pada setelan Anda untuk SELinux, Edge dapat mengalami masalah saat menginstal dan memulai Komponen edge. Jika perlu, Anda dapat menonaktifkan SELinux atau menyetelnya ke mode permisif selama instalasi, dan kemudian mengaktifkannya kembali setelah instalasi. Lihat Menginstal utilitas penyiapan Edge apigee untuk informasi selengkapnya.

Setelan Jaringan

Sebaiknya periksa setelan jaringan sebelum pemasangan. Penginstal mengharapkan bahwa semua komputer memiliki alamat IP tetap. Gunakan perintah berikut untuk memvalidasi setelan:

  • nama host menampilkan nama mesin
  • nama host -i menampilkan IP untuk nama {i>host<i} yang dapat dialamatkan dari komputer lain.

Bergantung pada jenis dan versi sistem operasi, Anda mungkin harus mengedit /etc/hosts dan /etc/sysconfig/network jika nama host tidak diatur dengan benar. Lihat dokumentasi untuk sistem operasi tertentu Anda untuk informasi selengkapnya.

Jika server memiliki beberapa kartu antarmuka, "nama host -i" menampilkan perintah yang dipisahkan oleh spasi, daftar alamat IP. Secara {i>default<i}, {i>installer Edge<i} menggunakan alamat IP pertama yang ditampilkan, yang mungkin tidak benar dalam semua situasi. Sebagai alternatif, Anda dapat mengatur properti berikut pada file konfigurasi penginstalan:

ENABLE_DYNAMIC_HOSTIP=y

Dengan menetapkan properti tersebut ke "y", penginstal akan meminta Anda memilih alamat IP yang akan digunakan sebagian dari penginstalan. Nilai defaultnya adalah "n". Lihat Referensi File Konfigurasi Edge untuk mengetahui informasi selengkapnya.

Wrapper TCP

Pembungkus TCP dapat memblokir komunikasi beberapa porta dan dapat mempengaruhi OpenLDAP, Postgres, dan Pemasangan Cassandra. Pada node tersebut, centang /etc/hosts.allow dan /etc/hosts.deny untuk memastikan bahwa tidak ada pembatasan porta pada OpenLDAP, Postgres, dan Cassandra yang diperlukan porta.

iptable

Memvalidasi bahwa tidak ada kebijakan iptables yang mencegah konektivitas antar node pada port Edge yang diperlukan. Jika perlu, Anda dapat menghentikan iptable selama penginstalan menggunakan berikut:

> sudo/etc/init.d/iptables stop

Di CentOS 7.x:

> systemctl stop firewalld

Pastikan Router Edge dapat akses {i> /etc/rc.d/init.d/functions<i}

Node Edge Router dan BaaS Portal menggunakan router Nginx dan memerlukan akses baca ke /etc/rc.d/init.d/functions.

Jika proses keamanan mengharuskan Anda menetapkan izin di /etc/rc.d/init.d/functions, lakukan tidak mengaturnya ke 700 atau {i> router<i} akan gagal untuk memulai. Izin dapat disetel ke 744 untuk diizinkan akses baca ke /etc/rc.d/init.d/functions.

Cassandra

Semua node Cassandra harus terhubung ke sebuah cincin. Cassandra menyimpan replika data di beberapa {i>node<i} untuk memastikan keandalan dan fault tolerance. Strategi replikasi untuk setiap Keyspace Edge menentukan node Cassandra tempat replika ditempatkan. Untuk informasi selengkapnya,lihat Tentang Cassandra Faktor Replikasi dan Tingkat Konsistensi.

Cassandra otomatis menyesuaikan ukuran heap Java-nya berdasarkan memori yang tersedia. Untuk selengkapnya, lihat Menyesuaikan Java resource. Jika terjadi penurunan performa atau konsumsi memori tinggi.

Setelah menginstal Edge untuk Private Cloud, Anda dapat memeriksa apakah Cassandra sudah dikonfigurasi dengan memeriksa file /&lt;inst_root&gt;/apigee/apigee-cassandra/conf/cassandra.yaml . Misalnya, pastikan bahwa skrip penginstalan Edge for Private Cloud menetapkan hal berikut properti:

  • cluster_name
  • initial_token
  • partisi
  • bibit
  • listen_address
  • rpc_address
  • snitch

Peringatan: Jangan edit file ini.

Database PostgreSQL

Setelah menginstal Edge, Anda dapat menyesuaikan setelan database PostgreSQL berikut berdasarkan jumlah RAM yang tersedia di sistem Anda:

conf_postgresql_shared_buffers = 35% of RAM      # min 128kB
conf_postgresql_effective_cache_size = 45% of RAM
conf_postgresql_work_mem = 512MB       # min 64kB

Untuk menetapkan nilai ini:

  1. Edit postgresql.properties:
    &gt; vi /&lt;inst_root&gt;/apigee/customer/application/postgresql.properties

    Jika file tidak ada, buat file tersebut.
  2. Setel properti yang tercantum di atas.
  3. Simpan hasil editan Anda.
  4. Mulai ulang database PostgreSQL:
    &gt; /<inst_root>/apigee/apigee-service/bin/apigee-service apigee-postgresql mulai ulang

Batas sistem

Pastikan Anda telah menetapkan batas sistem berikut pada Cassandra dan Pemroses Pesan node:

  • Pada node Cassandra, setel batas memlock lembut dan keras, nofile, dan ruang alamat (as) untuk pengguna penginstalan (default-nya adalah “apigee") di /etc/security/limits.d/90-apigee-edge-limits.conf sebagai ditampilkan di bawah ini:
    apigee memlock lembut tidak terbatas
    apigee hard memlock tak terbatas
    apigee soft nofile 32768
    apigee hard nofile 65536
    apigee lembut sebagai tidak terbatas
    apigee hard as terbatas

  • Pada node Pemroses Pesan, tetapkan jumlah maksimum deskriptor file yang terbuka ke 64K di /etc/security/limits.d/90-apigee-edge-limits.conf sebagai ditampilkan di bawah ini:
    nofile lunak apigee 32.768
    apigee hard nofile 65536


    Jika perlu, Anda dapat meningkatkan batas tersebut. Misalnya, jika Anda memiliki sejumlah besar file terbuka kapan saja.

jsvc

"jsvc" adalah prasyarat untuk menggunakan API BaaS. Versi 1.0.15-dev diinstal saat Anda menginstal API BaaS.

Layanan Keamanan Jaringan (NSS)

Layanan Keamanan Jaringan (NSS) adalah serangkaian pustaka yang mendukung pengembangan aplikasi klien dan server yang mendukung keamanan. Anda harus memastikan bahwa Anda telah menginstal NSS v3.19, atau yang lebih baru.

Untuk memeriksa versi saat ini:

> yum info nss

Untuk mengupdate NSS:

> yum update nss

Lihat artikel ini dari RedHat untuk informasi selengkapnya.

Nonaktifkan pencarian DNS di IPv6 saat menggunakan NSCD (Name Service Cache Daemon)

Jika Anda telah menginstal dan mengaktifkan NSCD (Name Service Cache Daemon) Message Processors membuat dua pencarian DNS: satu untuk IPv4 dan satu untuk IPv6. Anda harus menonaktifkan pencarian DNS di IPv6 saat menggunakan NSCD.

Untuk menonaktifkan pencarian DNS di IPv6:

  1. Di setiap node Message Processor, edit /etc/nscd.conf
  2. Tetapkan properti berikut:
    enable-cache host no

Nonaktifkan IPv6 di Google Cloud Platform untuk RedHat/CentOS 7

Jika Anda menginstal Edge di RedHat 7 atau CentOS 7 di Google Cloud Platform, maka Anda harus menonaktifkan IPv6 di semua node Qpid.

Lihat dokumentasi RedHat atau CentOS untuk versi OS tertentu untuk mendapatkan petunjuk tentang menonaktifkan IPv6. Misalnya, Anda dapat:

  1. Buka /etc/hosts di .
  2. Sisipkan "#" karakter di kolom satu dari baris berikut untuk mengomentarinya:
    #::1 localhost localhost.localdomain localhost6 localhost6.localdomain6
  3. Simpan file.

AMI AWS

Jika Anda menginstal Edge pada AWS Amazon Machine Image (AMI) untuk Red Hat Enterprise Linux 7.x, Anda harus menjalankan perintah berikut terlebih dahulu:

> yum-config-manager --enable rhui-REGION-rhel-server-extras rhui-REGION-rhel-server-optional

Alat

Penginstal menggunakan alat UNIX berikut dalam versi standar sebagaimana disediakan oleh EL5 atau EL6.

awk

{i>expr<i}

lua-socket

npm

unzip

nama dasar

grep

ls

rpm2cpio

useradd

bash

hostname

net-tools

sed

wc

bc

id

perl (dari procps)

sudo

wget

curl

Libaio

pgrep (dari procps)

tar

Xerces-c

Cyrus-Sasl
libdb-cxx
ps tr enak

tanggal

libibverb

pwd

uuid

chkconfig

dirname
librdmacm
python {i>uname<i}
echo
libxslt

Catatan:

  • File yang dapat dieksekusi untuk alat 'useradd' terletak di /usr/sbin dan untuk chkconfig di /sbin.
  • Misalnya, dengan akses {i>sudo <i}Anda dapat mengakses lingkungan pengguna yang menelepon, biasanya Anda akan memanggil “sudo <command>” atau “sudo PATH=$PATH:/usr/sbin:/sbin <command>”.
  • Pastikan Anda telah menginstal alat “patch” sebelum paket layanan (patch) penginstalan.

ntpdate – Sebaiknya lakukan sinkronisasi waktu server. Jika belum dikonfigurasi, utilitas ‘ntpdate’ dapat memenuhi tujuan ini, yang memverifikasi apakah server disinkronkan waktu atau tidak. Anda dapat menggunakan “yum install ntp” untuk menginstal utilitas. Hal ini sangat berguna untuk mereplikasi pengaturan OpenLDAP. Perhatikan bahwa Anda menyiapkan server dengan zona waktu UTC.

openldap 2.4 – Penginstalan lokal memerlukan OpenLDAP 2.4. Jika server Anda memiliki koneksi Internet, maka skrip instal Edge akan mendownload dan menginstal OpenLDAP. Jika server Anda tidak memiliki koneksi Internet, Anda harus memastikan bahwa OpenLDAP yang sudah diinstal sebelum menjalankan skrip penginstalan Edge. Di RHEL/CentOS, Anda dapat menjalankan "yum install openldap-clients openldap-servers&quot; untuk menginstal OpenLDAP.

Untuk penginstalan 13 host, dan penginstalan 12 host dengan dua Pusat Data, Anda memerlukan Replikasi OpenLDAP karena ada beberapa {i>node<i} yang menghosting OpenLDAP.

{i>Firewall<i} dan {i>Host Virtual<i}

Istilah "{i>virtual<i}" umumnya menjadi terlalu banyak muatan di ranah IT, dan begitu juga dengan Apigee Edge untuk deployment Private Cloud dan host virtual. Untuk memperjelas, ada dua utama penggunaan istilah "virtual":

  • Virtual machine (VM): Tidak diperlukan, tetapi beberapa deployment menggunakan teknologi VM membuat server terisolasi untuk komponen Apigee mereka. Host VM, seperti host fisik, dapat memiliki antarmuka jaringan dan {i>firewall<i}.
  • Host virtual: Endpoint web, setara dengan host virtual Apache.

{i>Router<i} di VM dapat mengekspos beberapa {i>host<i} virtual (selama mereka berbeda satu sama lain dalam alias host-nya atau di porta antarmukanya).

Sama seperti contoh penamaan, satu server fisik “A” mungkin menjalankan dua VM, dengan nama “VM1” dan “VM2”. Anggaplah VM1 mengekspos Ethernet virtual antarmuka ini, yang diberi nama eth0 di dalam VM, dan yang diberi alamat IP 111.111.111.111 oleh virtualisasi komputer atau server DHCP jaringan; dan menganggap VM2 mengekspos antarmuka Ethernet virtual bernama eth0 dan diberi alamat IP 111.111.111.222.

Kita mungkin memiliki router Apigee yang berjalan di masing-masing dari dua VM. {i>Router<i} mengekspos {i>host<i} virtual endpoint seperti dalam contoh hipotesis ini:

Router Apigee di VM1 mengekspos tiga host virtual pada antarmuka eth0-nya (yang memiliki beberapa alamat IP spesifik), api.perusahaansaya.com:80, api.mycompany.com:443, dan api.mycompany.com:443.

Router di VM2 mengekspos api.mycompany.com:80 (nama dan port yang sama dengan yang diekspos oleh VM1).

Sistem operasi {i>host<i} fisik mungkin memiliki {i>firewall<i} jaringan; jika demikian, {i>firewall<i} tersebut harus dikonfigurasi guna meneruskan lalu lintas TCP yang terikat untuk porta yang diekspos pada antarmuka (111.111.111.111:{80, 443} dan 111.111.111.222:80). Selain itu, masing-masing Sistem operasi VM dapat menyediakan {i>firewall<i} sendiri di antarmuka {i>eth0<i}-nya dan ini juga harus mengizinkan traffic port 80 dan 443 untuk terhubung.

Basepath adalah komponen ketiga yang terlibat dalam merutekan panggilan API ke proxy API yang berbeda yang mungkin telah Anda deploy. Paket proxy API dapat berbagi endpoint jika memiliki {i>basepath<i}. Misalnya, satu jalur basis dapat didefinisikan sebagai http://api.mycompany.com:80/ dan lainnya ditetapkan sebagai http://api.mycompany.com:80/salesdemo.

Dalam hal ini, Anda memerlukan load balancer atau {i>traffic direktur<i} yang memisahkan http://api.perusahaansaya.com:80/ traffic antara dua alamat IP (111.111.111.111 di VM1 dan 111.111.111.222 di VM2). Fungsi ini adalah khusus untuk instalasi tertentu, dan dikonfigurasi oleh grup jaringan lokal Anda.

Jalur dasar disetel saat Anda men-deploy API. Dari contoh di atas, Anda dapat men-deploy dua API, perusahaansaya dan perusahaansaya pengujian, untuk organisasi perusahaan-perusahaan-perusahaan dengan host yang memiliki alias host api.mycompany.com dan port yang disetel ke 80. Jika Anda tidak mendeklarasikan basepath dalam deployment, lalu router tidak mengetahui API mana yang akan mengirim permintaan masuk tempat mesin terhubung.

Namun, jika Anda men-deploy testperusahaan API dengan URL dasar dari /salesdemo, lalu pengguna dapat mengakses API tersebut menggunakan http://api.mycompany.com:80/salesdemo. Jika Anda deploy API perusahaan Anda dengan URL dasar / lalu pengguna mengakses API melalui URL http://api.mycompany.com:80/.

Persyaratan port edge

Kebutuhan untuk mengelola {i>firewall<i} lebih dari sekadar {i>host<i} virtual; VM dan {i>host<i} fisik {i>firewall<i} harus mengizinkan lalu lintas untuk porta yang dibutuhkan oleh komponen untuk berkomunikasi dengan masing-masing lainnya.

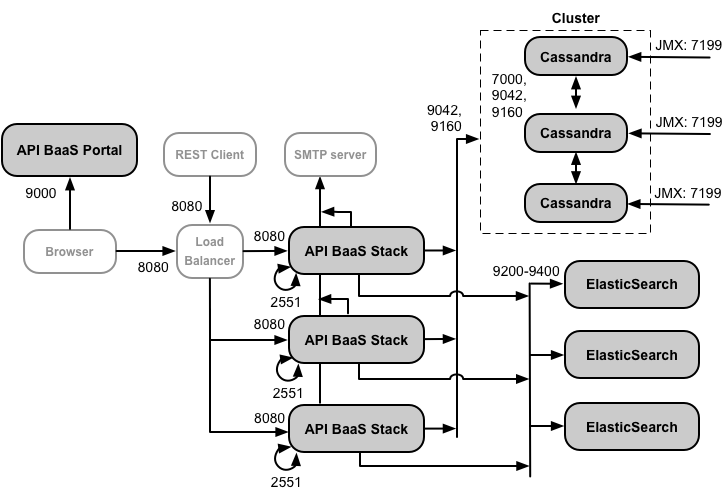

Gambar berikut menunjukkan persyaratan port untuk setiap komponen Edge:

Catatan tentang diagram ini:

  • *Port 8082 pada Pemroses Pesan hanya harus terbuka agar dapat diakses oleh {i>Router<i} ketika Anda mengonfigurasi TLS/SSL antara Router dan Pemroses Pesan. Jika Anda tidak mengonfigurasi TLS/SSL antara {i>Router<i} dan Pemroses Pesan, konfigurasi {i> default<i}, porta 8082 masih harus terbuka pada Pemroses Pesan untuk mengelola komponen, tetapi {i>Router<i} tidak memerlukan akses terhadap data tersebut.
  • Port yang diawali dengan "M" adalah porta yang digunakan untuk mengelola komponen dan harus terbuka di server dan harus terbuka pada komponen untuk diakses oleh Server Pengelolaan.
  • Komponen berikut memerlukan akses ke port 8080 di Server Pengelolaan: Router, Message Processor, UI, Postgres, dan Qpid.
  • Pemroses Pesan harus membuka port 4528 sebagai port pengelolaannya. Jika Anda memiliki beberapa Pemroses Pesan, mereka semua harus dapat mengakses satu sama lain melalui porta 4528 (ditunjukkan oleh loop pada diagram di atas untuk port 4528 di Message Processor). Jika Anda memiliki beberapa Pusat Data, porta harus dapat diakses dari semua Pemroses Pesan di semua Pusat Data.
  • Meskipun tidak diperlukan, Anda dapat membuka port 4527 di Router untuk diakses oleh Pesan apa pun Pemroses. Jika tidak, Anda mungkin akan melihat pesan error di file log Pemroses Pesan.
  • Router harus membuka port 4527 sebagai port pengelolaannya. Jika Anda memiliki beberapa {i>Router<i}, mereka semua harus dapat mengakses satu sama lain melalui porta 4527 (ditunjukkan dengan tanda panah berulang diagram di atas untuk port 4527 pada Router).
  • UI Edge memerlukan akses ke Router, pada port yang diekspos oleh proxy API, untuk mendukung tombol Send pada alat pelacakan.
  • Server Pengelolaan memerlukan akses ke port JMX di Cassandra node.
  • Akses ke porta JMX dapat dikonfigurasi untuk mewajibkan nama pengguna/kata sandi. Lihat Cara Memantau untuk mengetahui informasi selengkapnya.
  • Anda dapat mengonfigurasi akses TLS/SSL untuk koneksi tertentu, yang dapat menggunakan porta yang berbeda. Lihat TLS/SSL untuk banyak lagi.
  • Jika mengonfigurasi dua node Postgres untuk menggunakan replikasi master-standby, Anda harus membuka port 22 pada setiap {i>node<i} untuk akses SSH. Anda dapat memilih untuk membuka porta pada setiap node untuk memungkinkan akses SSH.
  • Anda dapat mengonfigurasi UI Server Pengelolaan dan Edge untuk mengirim email melalui SMTP eksternal server tertentu. Jika melakukannya, Anda harus memastikan bahwa Server Pengelolaan dan UI dapat mengakses porta di server SMTP. Untuk SMTP non-TLS, nomor port biasanya 25. Untuk TLS yang diaktifkan SMTP biasanya berupa 465, tetapi periksa dengan penyedia SMTP Anda.

Tabel di bawah menunjukkan port yang perlu dibuka di firewall, oleh komponen Edge:

Komponen

Port

Deskripsi

Port HTTP standar

80.443

HTTP plus port lain yang Anda gunakan untuk host virtual

Server Pengelolaan

8080

Port untuk panggilan API pengelolaan Edge. Komponen ini memerlukan akses ke port 8080 di Server Pengelolaan: {i>Router<i}, {i>Message Processor<i}, UI, Postgres, dan Qpid.

1099

Port JMX

4526

Untuk panggilan pengelolaan dan cache terdistribusi

UI Pengelolaan

9000

Port untuk akses browser ke UI pengelolaan

Pemroses Pesan

8998

Port Pemroses Pesan untuk komunikasi dari Router

8082

Port pengelolaan default untuk Pemroses Pesan dan harus terbuka pada komponen untuk diakses oleh Server Pengelolaan.

Jika Anda mengonfigurasi TLS/SSL antara Router dan Pemroses Pesan, yang digunakan oleh Router untuk melakukan health check pada Pemroses Pesan.

1101

Port JMX

4528

Untuk cache terdistribusi dan panggilan pengelolaan antara Pemroses Pesan, dan untuk komunikasi dari {i>Router<i} dan Server Pengelolaan

Router

8081

Port pengelolaan default untuk Router dan harus terbuka pada komponen agar dapat diakses oleh Server Pengelolaan.

4527

Untuk panggilan pengelolaan dan cache terdistribusi

15999

Port health check. Load balancer menggunakan porta ini untuk menentukan apakah Router yang tersedia.

Untuk mendapatkan status Router, load balancer membuat permintaan ke port 15999 pada {i>Router<i}:

> curl -v http://<routerIP>:15999/v1/servers/self/reachable

Jika Router dapat dijangkau, permintaan akan menampilkan HTTP 200.

59001

Port yang digunakan untuk menguji penginstalan Edge oleh utilitas apigee-validate. Utilitas ini memerlukan akses ke port 59001 di Router. Lihat Menguji penginstalan untuk mengetahui informasi selengkapnya tentang port 59001.

ZooKeeper

2181

Digunakan oleh komponen lain seperti Server Pengelolaan, {i>Router<i}, Pemroses Pesan, dan sebagainya nyala

2888, 3888

Digunakan secara internal oleh ZooKeeper untuk cluster ZooKeeper (dikenal sebagai ansambel ZooKeeper) komunikasi

Cassandra

7000, 9042, 9160

Port Apache Cassandra untuk komunikasi antara node Cassandra dan untuk akses dengan komponen Edge lainnya.

7199

Port JMX. Harus terbuka untuk diakses oleh Server Pengelolaan.

Qpid

5672

Digunakan untuk komunikasi dari Router dan Pemroses Pesan ke server Qpid

8083

Porta manajemen {i>default<i} pada server Qpid dan harus terbuka pada komponen untuk diakses oleh Server Pengelolaan.

1102

Port JMX

4529

Untuk panggilan pengelolaan dan cache terdistribusi

Postgres

5432

Digunakan untuk komunikasi dari Qpid/Server Pengelolaan ke Postgres

8084

Port pengelolaan default pada server Postgres dan harus terbuka pada komponen agar dapat diakses oleh Server Pengelolaan.

1103

Port JMX

4530

Untuk panggilan pengelolaan dan cache terdistribusi

22

Jika mengonfigurasi dua node Postgres untuk menggunakan replikasi master-standby, Anda harus membuka porta 22 pada setiap {i>node<i} untuk akses SSH.

LDAP

10389

OpenLDAP

SmartDocs

59002

Port di router Edge tempat permintaan halaman SmartDocs dikirim.

Tabel berikutnya menunjukkan porta yang sama, dicantumkan secara numerik, dengan sumber dan tujuannya komponen:

Nomor Port

Tujuan

Komponen Sumber

Komponen Tujuan

<port host virtual#>

HTTP plus port lain yang Anda gunakan untuk traffic panggilan API host virtual. Port 80 dan 443 yang paling umum digunakan; {i>Router<i} Pesan dapat menghentikan koneksi TLS/SSL.

Klien eksternal (atau load balancer)

Pemroses di Router Pesan

1099 sampai 1103

Manajemen JMX

Klien JMX

Server Pengelolaan (1099)

Pemroses Pesan (1101)

Server Qpid (1102)

Server Postgres (1103)

2181

Komunikasi klien Zookeeper

Server Pengelolaan

Router

Message Processor

Server Qpid

Server Postgres

Zookeeper

2888 dan 3888

Pengelolaan ruas (internode) dari Zookeeper

Zookeeper

Zookeeper

4.526

Port Pengelolaan RPC

Server Pengelolaan

Server Pengelolaan

4.527 Port Pengelolaan RPC untuk panggilan pengelolaan dan cache terdistribusi, serta untuk komunikasi antar-Router

Server Pengelolaan

Router

Router

4.528

Untuk panggilan cache terdistribusi antara Pemroses Pesan, dan untuk komunikasi dari Router

Server Pengelolaan

Router

Message Processor

Message Processor

4.529 Port Pengelolaan RPC untuk panggilan pengelolaan dan cache terdistribusi Server Pengelolaan Server Qpid
4.530 Port Pengelolaan RPC untuk panggilan pengelolaan dan cache terdistribusi Server Pengelolaan Server Postgres

5.432

Klien Postgres

Server Qpid

Postgres

5.672

Digunakan untuk mengirim analisis dari Router dan Pemroses Pesan ke Qpid

Router

Message Processor

Server Qpid

7.000

Komunikasi antar-node Cassandra

Cassandra

Node Cassandra lainnya

7.199

Pengelolaan JMX. Harus terbuka untuk akses pada node Cassandra oleh Manajemen Server.

Klien JMX

Cassandra

8080

Port Management API

Klien Management API

Server Pengelolaan

8081 sampai 8084

Port API komponen, yang digunakan untuk mengeluarkan permintaan API secara langsung ke masing-masing komponen. Setiap komponen membuka porta yang berbeda; porta yang digunakan bergantung pada konfigurasi tetapi harus terbuka pada komponen agar dapat diakses oleh Server Pengelolaan

Klien Management API

Router (8081)

Pemroses Pesan (8082)

Server Qpid (8083)

Server Postgres (8084)

8.998

Komunikasi antara Router dan Pemroses Pesan

Router

Message Processor

9.000

Port UI pengelolaan Edge default

Browser

Server UI Pengelolaan

9.042

transpor native CQL

Router

Message Processor

Server Pengelolaan

Cassandra

9.160

Klien Cassandra thrift

Router

Message Processor

Server Pengelolaan

Cassandra

10.389

Port LDAP

Server Pengelolaan

OpenLDAP

15.999

Port health check. Load balancer menggunakan porta ini untuk menentukan apakah Router yang tersedia.

Load balancer Router
59.001 Port yang digunakan oleh utilitas apigee-validate untuk diuji penginstalan Edge apigee-validate Router

59.002

Port router tempat permintaan halaman SmartDocs dikirim

SmartDocs

Router

Pemroses pesan membuat kumpulan koneksi khusus tetap terbuka untuk Cassandra, yang dikonfigurasi ke tidak pernah waktu tunggu habis. Ketika {i>firewall<i} berada di antara pemroses pesan dan server Cassandra, {i>firewall<i} dapat mengurangi waktu koneksi. Namun, pemroses pesan tidak dirancang untuk membangun kembali koneksi ke Cassandra.

Untuk mencegah situasi ini, Apigee merekomendasikan agar server Cassandra, pemroses pesan, dan {i>router<i} berada di subnet yang sama sehingga {i>firewall<i} tidak terlibat dalam deployment ini komponen.

Jika {i>firewall<i} berada di antara {i>router<i} dan pemroses pesan, dan memiliki waktu tunggu {i>tidak ada aktivitas<i} TCP, rekomendasi kami adalah untuk:

  1. Setel net.ipv4.tcp_keepalive_time = 1800 di setelan sysctl pada OS Linux, dengan 1800 harus lebih rendah daripada firewall nonaktif waktu tunggu tcp habis. Pengaturan ini harus menjaga koneksi dalam keadaan mapan sehingga {i>firewall<i} tidak memutuskan koneksi.
  2. Di semua Pemroses Pesan, edit /&lt;inst_root&gt;/apigee/customer/application/message-processor.properties untuk menambahkan properti berikut. Jika file tidak ada, buat file tersebut.
    conf_system_cassandra.maxconnecttimeinmillis=-1
  3. Mulai ulang Pemroses Pesan:
    &gt; /opt/apigee/apigee-service/bin/apigee-service edge-message-processor mulai ulang
  4. Di semua Router, edit /&lt;inst_root&gt;/apigee/customer/application/router.properties untuk menambahkan properti berikut. Jika file tidak ada, buat file tersebut.
    conf_system_cassandra.maxconnecttimeinmillis=-1
  5. Mulai ulang Router:
    &gt; /opt/apigee/apigee-service/bin/apigee-service edge-router mulai ulang

Jika Anda menginstal 12 konfigurasi cluster host dengan dua Pusat Data, pastikan {i>node<i} di dua Pusat Data dapat berkomunikasi melalui porta yang ditunjukkan di bawah ini:

Persyaratan port BaaS API

Jika memilih untuk menginstal API BaaS, Anda dapat menambahkan komponen API BaaS Stack dan API BaaS Portal. Komponen ini menggunakan port yang ditampilkan pada gambar di bawah:

Catatan tentang diagram ini:

  • Portal BaaS API tidak pernah membuat permintaan langsung ke node BaaS Stack. Ketika developer masuk ke Portal, aplikasi Portal akan diunduh ke browser. Aplikasi Portal yang berjalan di browser kemudian membuat permintaan ke node BaaS Stack.
  • Penginstalan produksi API BaaS menggunakan load balancer antara node API BaaS Portal dan Stack API BaaS. Saat mengonfigurasi Portal, dan saat melakukan panggilan BaaS API, Anda menentukan alamat IP atau nama DNS load balancer, bukan node Stack.
  • Semua node Stack harus membuka port 2551 untuk akses dari semua node Stack lainnya (ditunjukkan oleh panah loop pada diagram di atas untuk port 2551 pada node Stack). Jika Anda memiliki beberapa data Center, port harus dapat diakses dari semua node Stack di semua Pusat Data.
  • Anda harus mengonfigurasi semua node Baas Stack untuk mengirim email melalui server SMTP eksternal. Sebagai SMTP non-TLS, nomor porta biasanya 25. Untuk SMTP yang mendukung TLS, biasanya yang digunakan adalah 465, namun periksa dengan penyedia SMTP Anda.
  • Node Cassandra dapat dikhususkan untuk API BaaS, atau dapat dibagikan dengan Edge.

Tabel di bawah menunjukkan port default yang perlu dibuka di firewall, berdasarkan komponen:

Komponen

Port

Deskripsi

Portal BaaS API

9000

Port untuk UI BaaS API

Stack BaaS API

8080

Port tempat permintaan API diterima

2551

Porta untuk komunikasi di antara semua node Stack. Harus dapat diakses oleh semua Stack lainnya node dalam canter data.

Jika Anda memiliki beberapa pusat data, porta harus dapat diakses dari semua {i>node <i}Stack di semua Pusat Data.

ElasticSearch

9200 sampai 9400

Untuk berkomunikasi dengan API BaaS Stack dan untuk berkomunikasi antara ElasticSearch node

Pemberian Lisensi

Setiap penginstalan Edge memerlukan file lisensi unik yang Anda dapatkan dari Apigee. Anda akan harus memberikan jalur ke file lisensi saat menginstal server pengelolaan, misalnya /tmp/license.txt.

Penginstal akan menyalin file lisensi ke /&lt;inst_root&gt;/apigee/customer/conf/license.txt.

Jika file lisensi valid, server pengelolaan akan memvalidasi masa berlaku dan Pesan yang diizinkan Jumlah prosesor (MP). Jika ada setelan lisensi yang kedaluwarsa, Anda dapat menemukan log di lokasi berikut: /&lt;inst_root&gt;/apigee/var/log/edge-management-server/logs. Dalam hal ini, Anda dapat menghubungi Dukungan Apigee untuk detail migrasi.

Jika Anda belum memiliki lisensi, hubungi Bagian penjualan di sini.
