關於行星、區域、pod、機構、環境和虛擬主機

Edge for Private Cloud 4.18.05 版

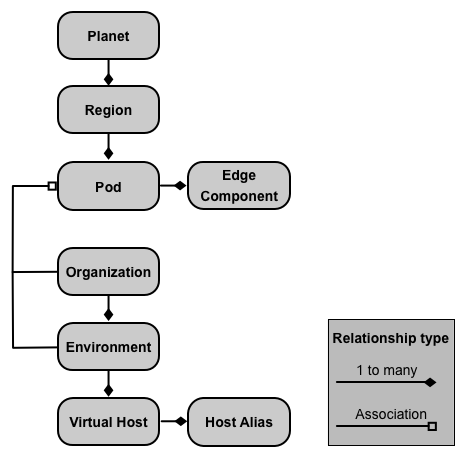

Edge 私有雲或 Edge 執行個體的地端部署安裝作業，包含一組伺服器節點上安裝的多個 Edge 元件。下圖顯示構成 Edge 執行個體的星球、區域、Pod、組織、環境和虛擬主機之間的關係：

下表說明這些關係：

關於行星

planet 代表整個 Edge 軟硬體環境，可包含一或多個區域。在 Edge 中，Planet 是區域的邏輯群組：您不需在安裝 Edge 時明確建立或設定 Planet。

關於區域

區域是一或多個 Pod 的分組。根據預設，安裝 Edge 時，安裝程式會建立名為「dc-1」的單一區域，其中包含三個 Pod，如下表所示：

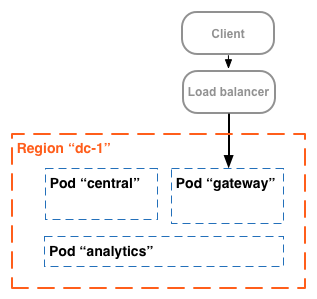

下圖顯示預設區域：

這張圖片顯示負載平衡器將流量導向「閘道」Pod。「閘道」Pod 包含 Edge 路由器和訊息處理器元件，可處理 API 要求。除非您定義多個資料中心，否則不需建立其他區域。

在較複雜的安裝作業中，您可以建立兩個以上的區域。建立多個區域的原因之一，是依地理位置整理機器，盡可能縮短網路傳輸時間。在這種情況下，您會託管 API 端點，使其在地理位置上靠近這些 API 的消費者。

在 Edge 中，每個區域都稱為「資料中心」。美國東部的資料中心可以處理來自麻薩諸塞州波士頓的要求，而新加坡的資料中心則可以處理來自亞洲裝置或電腦的要求。

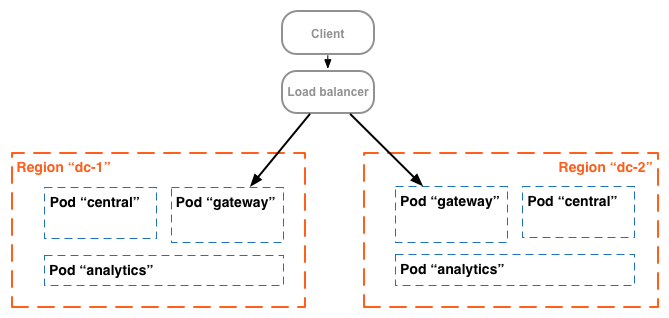

舉例來說，下圖顯示兩個區域，分別對應兩個資料中心：

關於 Pod

Pod 是由一或多個 Edge 元件和 Cassandra 資料儲存庫組成的群組。Edge 元件可以安裝在同一個節點上，但通常會安裝在不同節點上。Cassandra 資料儲存庫是 Pod 中 Edge 元件使用的資料存放區。

根據預設，安裝 Edge 時，安裝程式會建立三個 Pod，並將下列 Edge 元件和 Cassandra 資料儲存庫與各個 Pod 建立關聯：

API 處理作業需要「閘道」Pod 中的 Edge 元件和 Cassandra 資料儲存庫。這些元件和資料儲存庫必須正常運作，才能處理 API 要求。「central」和「analytics」Pod 中的元件和資料儲存庫並非處理 API 所需，但可為 Edge 新增額外功能。

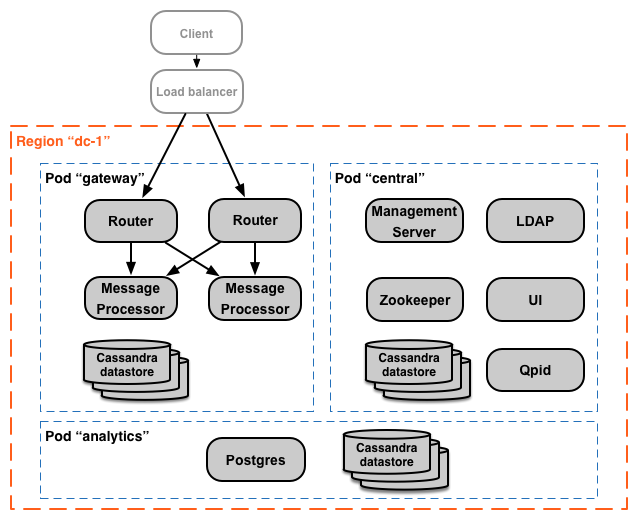

下圖顯示每個 Pod 中的元件：

除了預設建立的三個 Pod 之外，您還可以新增其他訊息處理器和路由器 Pod。或者，您也可以在現有 Pod 中新增其他 Edge 元件。舉例來說，您可以將額外的路由器和訊息處理器新增至「閘道」Pod，以處理增加的流量負載。

請注意，「gateway」Pod 包含 Edge Router 和訊息處理器元件。路由器只會將要求傳送至同一個 Pod 中的訊息處理器，不會傳送至其他 Pod 中的訊息處理器。

您可以使用下列 API 呼叫，在每個 Pod 安裝結束時查看伺服器註冊詳細資料。這項監控工具相當實用。

curl -u adminEmail:pword http://ms_IP:8080/v1/servers?pod=podName

其中 ms_IP 是管理伺服器的 IP 位址或 DNS 名稱，podName 則是下列其中一項：

• gateway
• central
• analytics

例如，針對「gateway」Pod：

curl -u adminEmail:pword http://ms_IP:8080/v1/servers?pod=gateway

Apigee 會傳回類似以下內容的輸出結果：

[ {
  "externalHostName" : "localhost",
  "externalIP" : "192.168.1.11",
  "internalHostName" : "localhost",
  "internalIP" : "192.168.1.11",
  "isUp" : true,
  "pod" : "gateway",
  "reachable" : true,
  "region" : "dc-1",
  "tags" : {
    "property" : [ {
      "name" : "jmx.rmi.port",
      "value" : "1101"
    }, ... ]
  },
  "type" : [ "message-processor" ],
  "uUID" : "276bc250-7dd0-46a5-a583-fd11eba786f8"
},
{
  "internalIP" : "192.168.1.11",
  "isUp" : true,
  "pod" : "gateway",
  "reachable" : true,
  "region" : "dc-1",
  "tags" : {
    "property" : [ ]
  },
  "type" : [ "dc-datastore", "management-server", "cache-datastore", "keyvaluemap-datastore", "counter-datastore", "kms-datastore" ],
  "uUID" : "13cee956-d3a7-4577-8f0f-1694564179e4"
},
{
  "externalHostName" : "localhost",
  "externalIP" : "192.168.1.11",
  "internalHostName" : "localhost",
  "internalIP" : "192.168.1.11",
  "isUp" : true,
  "pod" : "gateway",
  "reachable" : true,
  "region" : "dc-1",
  "tags" : {
    "property" : [ {
      "name" : "jmx.rmi.port",
      "value" : "1100"
    }, ... ]
  },
  "type" : [ "router" ],
  "uUID" : "de8a0200-e405-43a3-a5f9-eabafdd990e2"
} ]

type 屬性會列出元件類型。請注意，其中列出了在 Pod 中註冊的 Cassandra 資料儲存庫。雖然 Cassandra 節點安裝在「閘道」Pod 中，但您會看到 Cassandra 資料儲存庫已註冊到所有 Pod。

關於機構

「組織」是 Apigee 帳戶中所有物件的容器，包括 API、API 產品、應用程式和開發人員。組織會與一或多個 Pod 建立關聯，每個 Pod 都必須包含一或多個訊息處理器。

在 Edge 私有雲的地端部署安裝中，預設沒有任何組織。建立組織時，您必須指定兩項資訊：

1. 擔任機構組織管理員的使用者。該使用者可以將其他使用者新增至組織，並設定每位使用者的角色。
2. 「閘道」Pod，即包含訊息處理器的 Pod。

一個組織可以包含一或多個環境。預設的 Edge 安裝程序會提示您建立兩個環境：「test」和「prod」。不過，您可以視需要建立更多環境，例如「staging」、「experiments」等。

組織會提供部分 Apigee 功能的範圍。舉例來說，鍵/值對應 (KVM) 資料可在組織層級 (即所有環境) 取得。其他功能 (例如快取) 則限定於特定環境。Apigee 數據分析資料會依組織和環境的組合進行分區。

下圖顯示組織的主要物件，包括在組織中全域定義的物件，以及專為環境定義的物件：

關於環境

「環境」是組織中 API Proxy 的執行階段執行作業結構定義。您必須先將 API Proxy 部署至環境，才能存取。您可以將 API Proxy 部署至單一或多個環境。

一個組織可以包含多個環境。舉例來說，您可以在組織中定義「dev」、「test」和「prod」環境。

建立環境時，您會將環境與一或多個訊息處理器建立關聯。您可以將環境視為一組具名的訊息處理器，API Proxy 會在其中執行。每個環境都可以與相同或不同的訊息處理器建立關聯。

如要建立環境，請指定下列兩項資訊：

1. 包含環境的組織。
2. 處理環境 API Proxy 要求的訊息處理器。這些訊息處理器必須位於與環境父項組織相關聯的 Pod 中。
   根據預設，當您建立環境時，Edge 會將「閘道」Pod 中所有可用的訊息處理器與環境建立關聯。或者，您也可以指定可用訊息處理器的子集，讓不同的訊息處理器處理不同環境的要求。

一個訊息處理器可以與多個環境建立關聯。舉例來說，您的 Edge 安裝作業包含兩個訊息處理器：A 和 B。接著，您在組織中建立三個環境：「dev」、「test」和「prod」：

• 在「dev」環境中，由於預期流量不大，因此您會與訊息處理器 A 建立關聯。
• 對於「測試」環境，您會建立與訊息處理器 B 的關聯，因為您預期不會有大量流量。
• 對於「prod」環境，您需要同時關聯訊息處理器 A 和 B，才能處理正式環境層級的流量。

指派給環境的訊息處理器可以全部來自同一個 Pod，也可以來自多個 Pod，橫跨多個區域和資料中心。舉例來說，您在組織中定義「全域」環境，其中包含三個區域 (即三個不同的資料中心：美國、日本和德國) 的訊息處理器。

將 API Proxy 部署至「global」環境後，API Proxy 就會在三個資料中心的訊息處理器上執行。抵達任一資料中心內路由器的 API 流量，只會導向該資料中心內的訊息處理器，因為路由器只會將流量導向同一 Pod 內的訊息處理器。

關於虛擬主機

「虛擬主機」定義了 Edge 路由器上公開 API Proxy 的通訊埠，以及應用程式用來存取 API Proxy 的網址。每個環境都必須定義至少一個虛擬主機。

請確認虛擬主機指定的通訊埠編號已在路由器節點上開啟。接著，您可以向下列網址提出要求，存取 API Proxy：

http://routerIP:port/proxy-base-path/resource-name
https://routerIP:port/proxy-base-path/resource-name

其中：

• http 或 https：如果虛擬主機已設為支援 TLS/SSL，請使用 HTTPS。如果虛擬主機不支援 TLS/SSL，請使用 HTTP。
• routerIP:port 是虛擬主機的 IP 位址和通訊埠號碼。
• proxy-base-path 和 resource-name 是在建立 API Proxy 時定義。

一般來說，您不會向客戶發布含有 IP 位址和通訊埠編號的 API。而是為路由器和通訊埠定義 DNS 項目。例如：

http://myAPI.myCo.com/proxy-base-path/resource-name
https://myAPI.myCo.com/proxy-base-path/resource-name

您也必須為虛擬主機建立主機別名，與 DNS 項目的網域名稱相符。以上述範例來說，您應指定主機別名 myAPI.myCo.com。如果沒有 DNS 項目，請將主機別名設為路由器的 IP 位址和虛擬主機的通訊埠，例如 routerIP:port。

詳情請參閱「關於虛擬主機」。

建立第一個組織、環境和虛擬主機

完成 Edge 安裝程序後，您的第一個動作通常是透過「新手上路」程序建立組織、環境和虛擬主機。如要執行新手上路程序，請在 Edge 管理伺服器節點上執行下列指令：

/opt/apigee/apigee-service/bin/apigee-service apigee-provision setup-org -f configFile

這個指令會將定義使用者、組織、環境和虛擬主機的設定檔做為輸入內容。

舉例來說，您建立了：

• 您選擇擔任機構組織管理員的使用者
• 名為「example」的機構
• 組織中名為 prod 的環境，與「閘道」Pod 中的所有訊息處理器相關聯
• 環境中名為 default 的虛擬主機，允許透過通訊埠 9001 進行 HTTP 存取
• 虛擬主機的主機別名

執行該指令碼後，您可以使用下列格式的網址存取 API：

http://routerIP:9001/proxy-base-path/resource-name

之後可以新增任意數量的組織、環境和虛擬主機。

詳情請參閱「將組織加入平台」。
