Memantau traffic API terbaru

Anda sedang melihat dokumentasi Apigee Edge.
Buka dokumentasi Apigee X. info

Dasbor Terbaru memungkinkan Anda memantau traffic API terbaru untuk semua proxy API dan layanan yang ditargetkan di organisasi Anda selama satu jam terakhir. Data pemantauan API dapat ditampilkan sebagai daftar mendetail atau peta panas. Jelajahi setiap tampilan di bagian berikut:

Menggunakan tampilan Daftar

Tampilan Daftar menampilkan informasi ringkasan untuk proxy API dan layanan target di organisasi Anda yang telah memiliki traffic dalam waktu dekat.

Menjelajahi tampilan daftar

Untuk menampilkan tampilan Daftar, pilih Analyze > API Monitoring > Recent di UI Edge.

Tampilan Daftar ditampilkan secara default. Kembali ke tampilan Daftar kapan saja dengan mengklik di dasbor Terbaru.

Halaman terbaru

Seperti yang ditandai dalam gambar, tampilan Daftar memungkinkan Anda untuk:

  • Melihat informasi ringkasan untuk semua proxy API dan layanan target di organisasi Anda yang telah melakukan transaksi dalam satu jam terakhir. Proxy API dan layanan target dicantumkan menurut region dan lingkungan. (Untuk melihat data historis yang lebih luas, lihat Mengidentifikasi tren dalam data pemantauan API.)
  • Mengidentifikasi proxy API dan layanan target yang memiliki pemberitahuan dengan cepat. (Lihat Menyiapkan pemberitahuan dan notifikasi untuk mengetahui informasi tentang cara menyiapkan pemberitahuan.)
  • Klik nama proxy API atau layanan target dalam daftar untuk melihat data mendetail di panel kanan.

  • Dengan menggunakan konteks saat ini, lakukan tugas berikut dengan cepat (opsi berwarna abu-abu jika tidak berlaku untuk konteks yang saat ini dipilih):

    • Buat laporan kustom dan tambahkan dimensi tambahan. Klik .
    • Buat pemberitahuan dan tambahkan kondisi pemberitahuan lainnya, siapkan notifikasi, dan buat laporan kustom berdasarkan pemberitahuan.
    • Lihat konteks saat ini di dasbor Linimasa atau Selidiki. Klik Menu lainnya > Lihat di Linimasa atau Lihat di Investigasi.

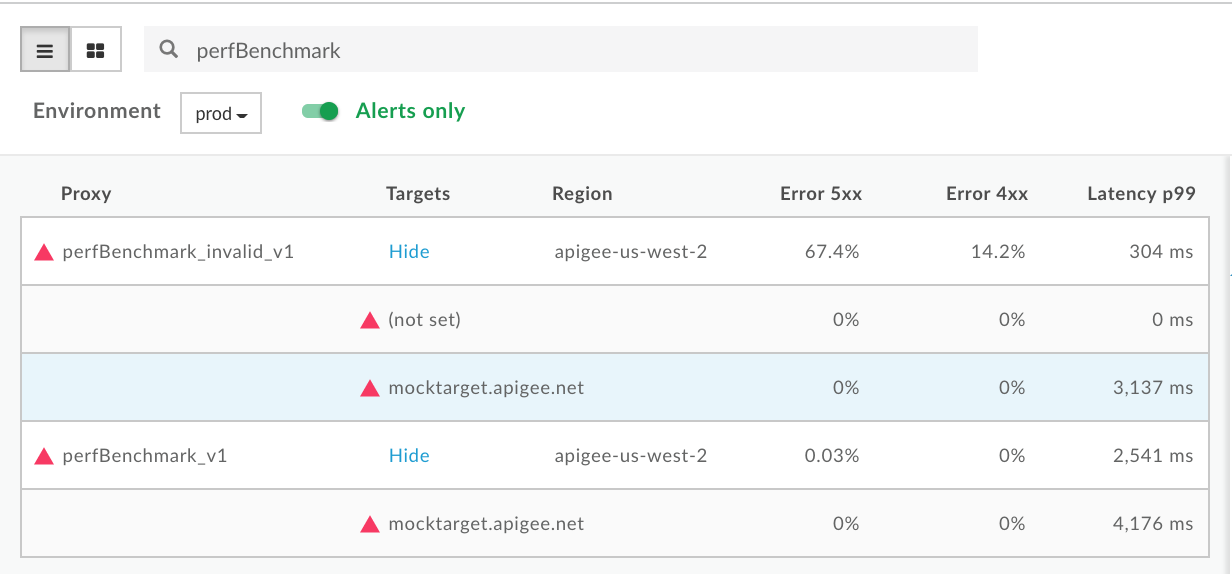

  • Telusuri tampilan Daftar menurut nama atau URL (seperti, https://acme.com/api). Masukkan semua atau sebagian string yang relevan di kotak penelusuran. Anda dapat menelusuri konten di kolom Proxy, Target, atau Wilayah.

    Catatan: Jika filter Hanya pemberitahuan dipilih, hanya proxy API atau layanan target yang memiliki pemberitahuan yang akan tercantum dalam hasil penelusuran.

  • Aktifkan atau nonaktifkan pemuatan ulang otomatis halaman, sesuai kebutuhan.

  • Menampilkan dan menyembunyikan detail layanan target dalam daftar.

Mengidentifikasi proxy API dan layanan target yang memiliki pemberitahuan

Saat melihat tampilan Daftar, ikon peringatan merah dan garis batas kiri merah menunjukkan proxy API dan layanan target mana yang memiliki pemberitahuan.

Klik Alerts only untuk menampilkan hanya proxy API atau target layanan yang memiliki pemberitahuan.

Hanya pemberitahuan

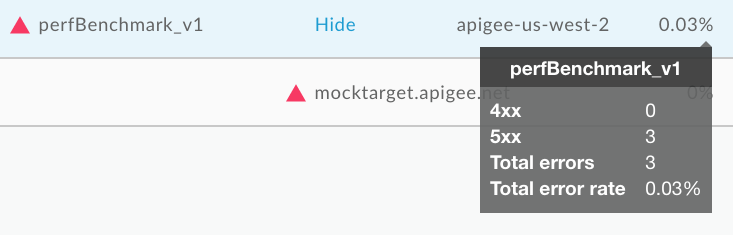

Untuk melihat ringkasan sekilas jumlah error 4xx dan 5xx, serta rasio error keseluruhan, arahkan kursor mouse ke salah satu nilai numerik dalam tabel.

Melihat data mendetail untuk proxy API atau layanan target

Untuk melihat data mendetail untuk proxy API atau layanan target, klik namanya di tampilan Daftar. Data mendetail ditampilkan di panel sebelah kanan.

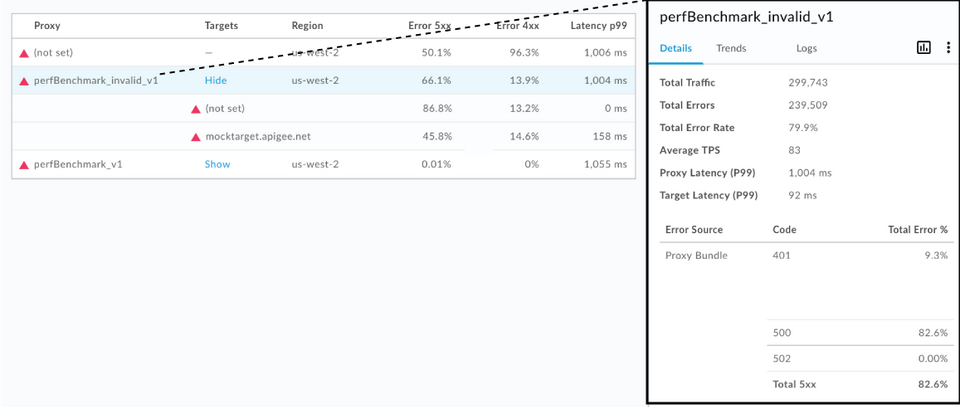

Tampilan terperinci

Klik tab berikut untuk melihat informasi selengkapnya:

Selain itu, dengan menggunakan konteks saat ini, Anda dapat dengan cepat melakukan tugas berikut:

Catatan: Opsi berwarna abu-abu jika tidak berlaku untuk konteks yang saat ini dipilih.

  • Buat laporan kustom dan tambahkan dimensi tambahan. Klik .
  • Buat pemberitahuan dan tambahkan kondisi pemberitahuan lainnya, siapkan notifikasi, dan buat laporan kustom berdasarkan pemberitahuan. Klik Menu lainnya > Buat Pemberitahuan.
  • Lihat konteks saat ini di dasbor Linimasa atau Selidiki. Klik Menu lainnya > Lihat di Linimasa atau Lihat di Investigasi.

Detail

Tab Detail memberikan tampilan cepat data lalu lintas untuk linimasa yang ditentukan (ditampilkan pada gambar sebelumnya), termasuk:

Detail Deskripsi
Total Lalu Lintas Jumlah total transaksi.
Total Error Jumlah total error.
Total Tingkat Error Persentase traffic yang menghasilkan error (Total Error/Total Traffic).

Catatan: Pemantauan API membandingkan persentase ini dengan kondisi pemberitahuan yang Anda tetapkan. Jika total tingkat error melebihi batas, indikator pemberitahuan akan ditampilkan di UI.

TPS Rata-rata Rata-rata transaksi per detik.
Total Latensi (P99) Nilai latensi respons total dalam persentil ke-99 yang dihitung selama rentang waktu 5 menit.
Catatan: Hanya ditampilkan untuk proxy API.
Latensi Target (P99) Nilai latensi respons target dalam persentil ke-99 yang dihitung selama rolling window 5 menit.
Catatan: Hanya ditampilkan untuk proxy API.
Sumber Error Perincian dan total persentase error paket proxy API (4xx dan 5xx) yang terjadi.

Tab Tren menampilkan grafik berikut untuk komponen yang dipilih:

  • Tingkat Error untuk error 4xx dan 5xx
  • Traffic (TPS)
  • Total Latensi (md)

  • Latensi Semua Target

Arahkan kursor ke berbagai titik pada grafik untuk menampilkan persentase error, jumlah total traffic, dan latensi secara sekilas di setiap titik.

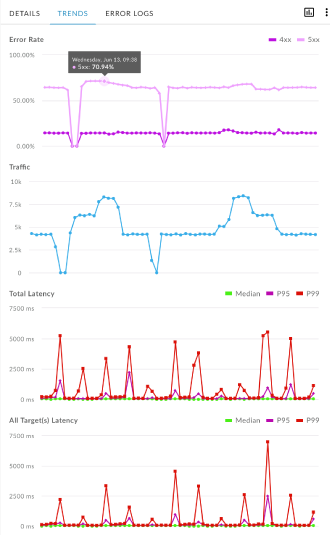

Tren

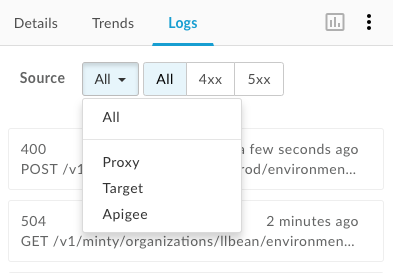

Log

Di tab Logs, filter menurut 4xx, 5xx, atau Semua error, dan persempit sumber error menurut proxy API, layanan target (layanan Anda), atau Apigee (infrastruktur Apigee).

Log

Klik error untuk membuka dialog log dan memperluas detailnya dalam daftar.

Log

Menggunakan Peta Panas

Peta Panas memberikan tampilan blok warna yang memungkinkan Anda mengidentifikasi lingkungan yang memiliki notifikasi.

  • Hijau menunjukkan bahwa nilai minimum dan maksimum kondisi pemberitahuan belum terlampaui.
  • Merah menunjukkan bahwa nilai minimum kondisi pemberitahuan telah terlampaui dan pemberitahuan telah dipicu.

Menjelajahi peta panas

Klik di halaman Terbaru untuk menampilkan Peta Panas, seperti yang ditunjukkan pada gambar berikut.

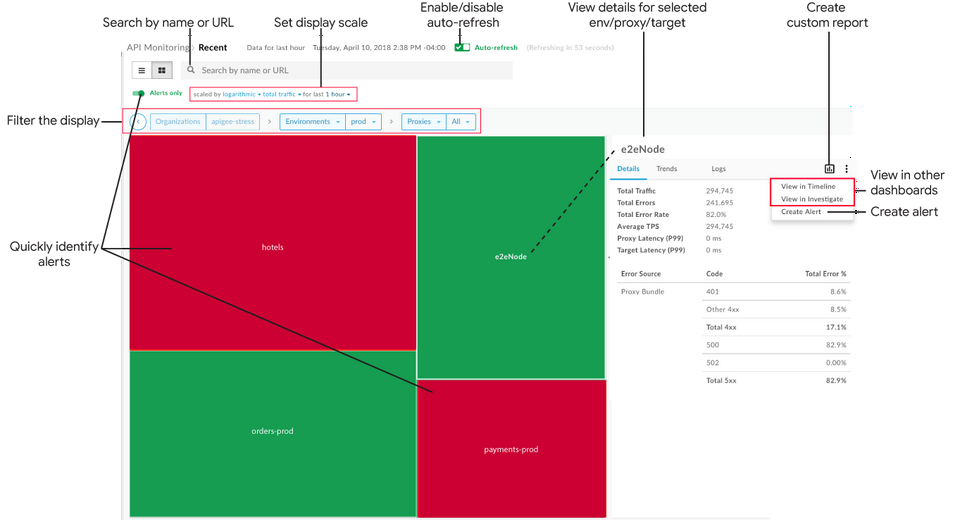

Peta panas

Seperti yang ditunjukkan pada gambar sebelumnya, Peta Panas memungkinkan Anda:

  • Mengidentifikasi proxy API dan layanan target yang memiliki pemberitahuan dengan cepat. (Lihat Menyiapkan pemberitahuan dan notifikasi untuk mengetahui informasi tentang cara menyiapkan pemberitahuan.)

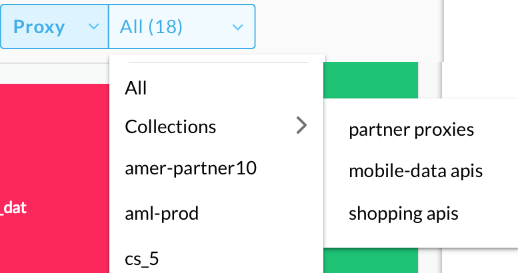

  • Filter tampilan dengan memilih komponen dari daftar drop-down atau mengklik dua kali kotak untuk melihat perincian lebih lanjut. Di daftar drop-down Proxy dan Target, Anda dapat memfilter menggunakan koleksi. Misalnya:
  • Klik blok di peta panas untuk melihat data mendetail di panel kanan.

  • Dengan menggunakan konteks saat ini, lakukan tugas berikut dengan cepat (Opsi berwarna abu-abu jika tidak berlaku untuk konteks yang saat ini dipilih):

    • Buat laporan kustom dan tambahkan dimensi tambahan. Klik .
    • Buat pemberitahuan dan tambahkan kondisi pemberitahuan lainnya, siapkan notifikasi, dan buat laporan kustom berdasarkan pemberitahuan. Klik Menu lainnya > Buat Pemberitahuan.
    • Lihat konteks saat ini di dasbor Linimasa atau Selidiki. Klik Menu lainnya > Lihat di Linimasa atau Lihat di Investigasi.

  • Tetapkan skala tampilan peta panas dengan menyetel skala menurut ke logaritmik atau linear. Linear mengukur ukuran kotak sesuai dengan rasio total traffic. Misalnya, proxy dengan 200 panggilan berukuran dua kali lebih besar daripada proxy dengan 100 panggilan.

    Menyesuaikan peta panas

  • Telusuri Peta Panas dengan memasukkan semua atau sebagian string yang relevan di kotak penelusuran. Anda dapat menelusuri konten di peta wilayah, lingkungan, proxy, atau target, bergantung pada apa yang sedang ditampilkan.

    Catatan: Jika filter Hanya pemberitahuan dipilih, hanya proxy API atau layanan target yang memiliki pemberitahuan yang akan tercantum dalam hasil penelusuran.

  • Aktifkan atau nonaktifkan pemuatan ulang otomatis halaman, sesuai kebutuhan.

Mengidentifikasi proxy API dan layanan target yang memiliki pemberitahuan

Saat melihat Peta Panas, blok merah menunjukkan lingkungan, proxy API, dan layanan target yang memiliki pemberitahuan. Untuk mengetahui informasi selengkapnya tentang cara menyiapkan pemberitahuan, lihat Menyiapkan pemberitahuan dan notifikasi.

Misalnya, gambar berikut menunjukkan dua lingkungan:

  • Lingkungan test berwarna merah karena persentase error traffic-nya telah melampaui nilai minimum kondisi pemberitahuan yang Anda tetapkan untuk jangka waktu yang ditentukan.
  • Lingkungan prod berwarna hijau karena persentase error lalu lintasnya tidak melebihi nilai minimum kondisi pemberitahuan untuk jangka waktu yang ditentukan.

Peta Panas

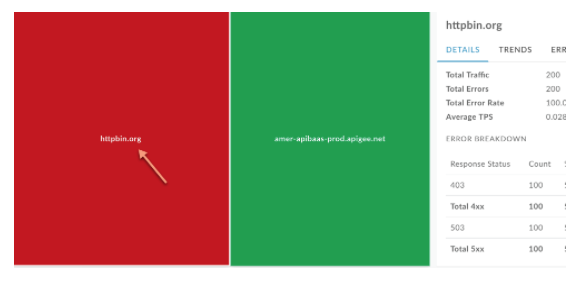

Filter tampilan dengan memilih komponen dari daftar drop-down. Atau, klik ganda kotak untuk melihat perincian dari peta lingkungan ke peta proxy API, dan dari peta proxy API ke peta target layanan untuk proxy API tersebut guna mengidentifikasi proxy API dan layanan target yang memiliki pemberitahuan.

Lingkungan >> Proxy >> Target

Klik Hanya pemberitahuan untuk menampilkan hanya lingkungan, proxy API, atau target layanan yang memiliki pemberitahuan, bergantung pada apa yang saat ini ditampilkan.

Untuk kembali ke tingkat sebelumnya, klik Panah peta panas.

Melihat data mendetail untuk lingkungan, proxy API, atau layanan target

Untuk melihat data mendetail lingkungan, proxy API, atau layanan target, klik kotak yang sesuai di Peta Panas. Data mendetail ditampilkan di panel sebelah kanan.

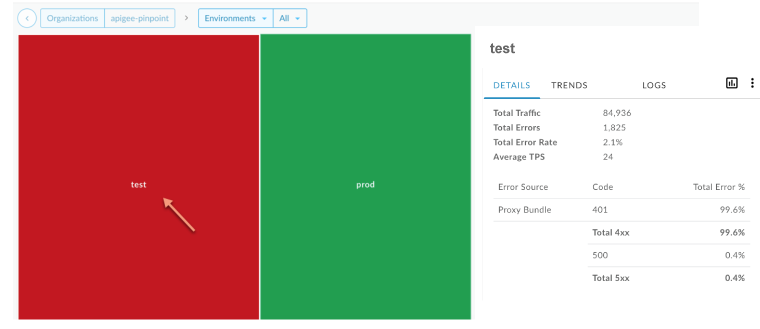

Peta panas

Tab ini memberikan informasi yang sama dengan yang diberikan dalam tampilan Daftar. Untuk informasi selengkapnya, lihat:

Mengklik kotak di peta juga akan menampilkan sekilas jumlah panggilan dan rasio error selama satu jam terakhir.

Tooltip peta panas

Membuat laporan kustom dari dasbor Terbaru

Buat laporan kustom berdasarkan kumpulan kondisi yang dipilih. Anda dapat mengedit laporan kustom setelah dibuat, untuk menambahkan atau menghapus metrik dan dimensi, sesuai kebutuhan. Misalnya, Anda mungkin ingin mempersempit penyelidikan ke token akses, aplikasi developer, atau proxy API tertentu. Untuk mengetahui informasi selengkapnya, lihat Referensi metrik, dimensi, dan filter Analytics.

Untuk mengetahui informasi selengkapnya, lihat Membuat laporan kustom.

Untuk membuat laporan kustom dari dasbor Terbaru:

  1. Klik Analyze > API Monitoring > Recent di UI Edge.

  2. Pilih Proxy API atau layanan target di drop-down filter Tampilan Daftar atau Heat Map untuk melihat detail selengkapnya. Catatan: Laporan kustom tidak tersedia jika filter Proxy dan Target ditetapkan ke All.

  3. Di sudut kanan, klik Buat laporan kustom.

    Halaman laporan kustom ditampilkan di tab baru dengan kolom yang relevan telah diisi otomatis serta dimensi dan metrik default. Secara default, laporan kustom diberi nama sebagai berikut: API Monitoring Recent Generated Catatan: Jika laporan kustom sudah ada untuk konteks saat ini, laporan tersebut akan dibuka.

  4. Edit laporan kustom sesuai keinginan, lalu klik Simpan.

  5. Klik nama laporan dalam daftar dan jalankan laporan kustom.
