מה אפשר ללמוד מלוח הבקרה הזה?
לוח הבקרה Error Code Analysis (ניתוח קודי שגיאה) מציג את שיעורי השגיאות של שרתי proxy ל-API ויעדים. מרכז הבקרה Error Code Analysis (ניתוח קודי שגיאה) משתמש ב:
קוד התגובה לחישוב שגיאות בשרת proxy
קוד התגובה של היעד לחישוב שגיאות היעד
יכול להיות שהשגיאות שמדווחות בלוח הבקרה Error Code Analysis יהיו שונות מהשגיאות שמדווחות בלוח הבקרה API Proxy Performance, כי בלוח הבקרה הזה שיעורי השגיאות מחושבים על סמך משתנה הזרימה is_error. אפשר להגדיר את המשתנה הזה באופן מפורש באמצעות ה-API proxy, ולכן הוא לא קשור לקודי השגיאה בתגובת ה-proxy או בתגובת היעד.
כשמחשבים שיעורי שגיאה:
שרת proxy יכול לטפל בשגיאה ביעד ועדיין להחזיר תגובה של הצלחה. במקרה הזה, השגיאה נספרת כשגיאת יעד אבל לא כשגיאת proxy.
אם תגובת היעד היא הצלחה או לא קיימת, אבל ה-proxy הגיב בשגיאה, השגיאה נספרת כנגד ה-proxy.
אם גם ה-proxy וגם היעד מגיבים בשגיאה, השגיאה נספרת ביעד.
סרטון: צפייה בסרטון קצר עם סקירה כללית של לוח הבקרה 'ניתוח קודי שגיאה'.

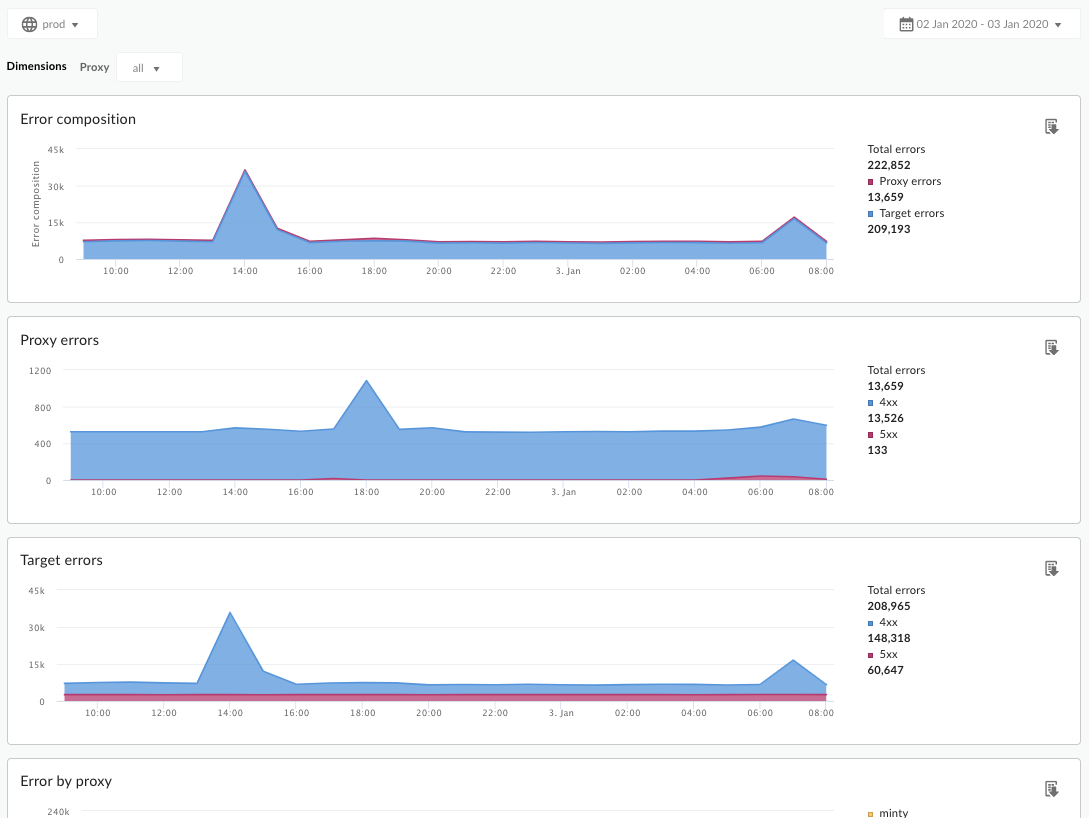

לוח הבקרה Error Code Analysis (מוצג באופן חלקי)
ניגשים ללוח הבקרה Error Code Analysis (ניתוח קודי שגיאה), כמו שמתואר בהמשך.
Edge
כדי לגשת למרכז הבקרה Error Code Analysis (ניתוח קודי שגיאה) באמצעות ממשק המשתמש של Edge:
- נכנסים לכתובת https://apigee.com/edge.
- בוחרים באפשרות ניתוח > מדדי API > ניתוח קוד שגיאה.
ממשק משתמש חדש של Edge (ענן פרטי)
כדי לגשת למרכז הבקרה Error Code Analysis (ניתוח קודי שגיאה) באמצעות ממשק המשתמש החדש של Edge:
- נכנסים לממשק המשתמש החדש של Edge בכתובת
http://host:3001/edge, כאשר host היא כתובת ה-IP או שם ה-DNS של המארח שבו פועל ממשק המשתמש החדש של Edge. - בוחרים באפשרות ניתוח > מדדי API > ניתוח קוד שגיאה.
מרכז הבקרה ייפתח כמו שמוצג בהמשך:
מה נמדד בלוח הבקרה הזה?
- Error Composition
- שגיאות בשרת proxy
- שגיאות בטירגוט
- שגיאות לפי שרת proxy
- שגיאות לפי יעד
- שגיאות בשרת ה-proxy לפי קוד תגובה
- טירגוט שגיאות לפי קוד תגובה
הרכב השגיאה
| מדד | תיאור |
|---|---|
| סך השגיאות | המספר הכולל של שגיאות בשרת proxy + שגיאות ביעד שהתקבלו מכל הבקשות והתגובות שנצפו בארגון Apigee Edge במהלך התקופה שצוינה. במאמר מה אפשר ללמוד מלוח הבקרה הזה? מוסבר איך מחושבים הערכים Total Errors, Proxy Errors ו-Target Errors. |
| שגיאות בשרת proxy | המספר הכולל של שגיאות ה-proxy שנצפו בארגון Apigee Edge בטווח הזמן שצוין, כפי שנקבע על ידי קוד התגובה. שגיאות בשרת proxy נמדדות מהרגע שבו Apigee Edge מקבל בקשה מלאה מלקוח ועד לרגע שבו הבקשה נשלחת ליעד בקצה העורפי. |
| שגיאות בטירגוט | המספר הכולל של שגיאות היעד שנצפו בארגון Apigee Edge בתקופת הזמן שצוינה, כפי שנקבע על ידי קוד התגובה של היעד. השגיאות ביעד נמדדות מהרגע שבו בקשה שלמה נשלחת על ידי Apigee Edge ליעד בקצה העורפי, ועד לרגע שבו התשובה מוחזרת לאפליקציית הלקוח. |
שגיאות בשרת ה-proxy
| מדד | תיאור |
|---|---|
| סך השגיאות בשרת ה-Proxy | המספר הכולל של שגיאות ב-proxy שנצפו בארגון Apigee Edge בתקופת הזמן שצוינה. שגיאות בשרת proxy נמדדות מהרגע שבו בקשה מלאה מתקבלת ב-Apigee Edge מלקוח ועד לרגע שבו הבקשה נשלחת ליעד בקצה העורפי. |
| 4XX | מספר שגיאות ה-proxy שהובילו לשגיאות HTTP 4xx. רשימה מלאה של קודי סטטוס HTTP מופיעה בקטע הגדרות קודי סטטוס במפרט HTTP. |
| 5XX | המספר של בקשות ה-API שהובילו לשגיאות HTTP 5xx. רשימה מלאה של קודי סטטוס HTTP מופיעה בקטע הגדרות קודי סטטוס במפרט HTTP. |
שגיאות שקשורות ליעדים
| מדד | תיאור |
|---|---|
| סך השגיאות של יעד | המספר הכולל של שגיאות היעד שנצפו בארגון Apigee Edge בתקופת הזמן שצוינה. השגיאות ביעד נמדדות מהרגע שבו בקשה שלמה נשלחת על ידי Apigee Edge ליעד בקצה העורפי, ועד הרגע שבו התגובה מוחזרת לאפליקציית הלקוח. |
| 4XX | מספר שגיאות היעד שהובילו לשגיאות HTTP 4xx. רשימה מלאה של קודי סטטוס HTTP מופיעה בקטע הגדרות קודי סטטוס במפרט HTTP. |
| 5XX | מספר שגיאות היעד שהובילו לשגיאות HTTP 5xx. רשימה מלאה של קודי סטטוס HTTP מופיעה בקטע הגדרות קודי סטטוס במפרט HTTP. |
שגיאות לפי שרת proxy
| מדד | תיאור |
|---|---|
| <Proxy name> |
המספר הכולל של שגיאות שרת proxy שנצפו בארגון Apigee Edge בפרק התקופה שצוינה לכל שרת proxy בנפרד. מציבים את הסמן מעל הסרגלים כדי לראות את מספר השגיאות שהגיעו מכל זרימת בקשות של שרת proxy ומזרימת בקשות היעד, בהתאמה. שגיאות בשרת proxy נמדדות מהרגע שבו בקשה מלאה מתקבלת ב-Apigee Edge מלקוח ועד לרגע שבו הבקשה נשלחת ליעד בקצה העורפי. |
שגיאות לפי יעד
| מדד | תיאור |
|---|---|
| <Target name> |
המספר הכולל של שגיאות היעד שנצפו בארגון Apigee Edge בפרק הזמן שצוין לכל יעד בנפרד. מספר השיחות שלא הגיעו לאף יעד מופיע בעמודה Target Not Contacted. מציבים את הסמן מעל הסרגלים כדי לראות את מספר השגיאות שהגיעו מכל זרימת תגובה של שרת proxy ומזרימת התגובה של היעד, בהתאמה. השגיאות ביעד נמדדות מהרגע שבו בקשה שלמה נשלחת מ-Apigee Edge ליעד בקצה העורפי ועד לרגע שבו התגובה מוחזרת לאפליקציית הלקוח. בתרשים מוצג מספר השגיאות שהגיעו מזרם התגובה של ה-proxy ומזרם התגובה של היעד, בהתאמה. |
שגיאות בשרת ה-proxy לפי קוד תגובה
| מדד | תיאור |
|---|---|
| <Response Code> |
המספר הכולל של שגיאות בשרת proxy שנצפו בארגון Apigee Edge בפרק הזמן שצוין שהחזיר כל קוד תגובה. מציבים את הסמן מעל הסרגלים כדי לראות את מספר השגיאות שהוחזרו בכל קוד תגובה. |
שגיאות ביעד לפי קוד תגובה
| מדד | תיאור |
|---|---|
| <Response Code> |
המספר הכולל של שגיאות יעד שנצפו בארגון Apigee Edge בפרק הזמן שצוין שהחזיר כל קוד תגובה. מציבים את הסמן מעל הסרגלים כדי לראות את מספר השגיאות שהוחזרו בכל קוד תגובה. |
מה עוד חשוב לדעת על מרכז הבקרה הזה?
כדי לראות מדדים של כל השרתים הפרוקסי או להתעמק בשרתים פרוקסי ספציפיים, משתמשים בתפריט הנפתח Proxy בחלק העליון של לוח הבקרה.
אזור הרשימה משמאל לכל תרשים הוא אינטראקטיבי. בוחרים קו ברשימה כדי להציג או להסתיר אותו בתרשים:
בלוח הבקרה הזה יש אמצעי בקרה רגילים, כמו בחירת תאריך וצבירת נתונים, הצגת הקשר נוסף כשמעבירים את העכבר מעל תרשימים, ייצוא נתונים ל-CSV וכו'. מידע נוסף זמין במאמר בנושא שימוש בלוחות הבקרה של ניתוח הנתונים.
