Панель анализа кодов ошибок

Вы просматриваете документацию по Apigee Edge.
Перейдите к документации по Apigee X. Информация

Что можно узнать из этой панели?

На панели "Анализ кодов ошибок" можно посмотреть частоту ошибок для прокси API и целевых сервисов. На панели "Анализ кодов ошибок" используются:

  • Код ответа для расчета ошибок прокси-сервера

  • Целевой код ответа для расчета целевых ошибок.

Ошибки, указанные на панели "Анализ кодов ошибок", могут отличаться от ошибок, указанных на панели "Эффективность прокси API", поскольку на последней частота ошибок рассчитывается на основе переменной потока is_error. Эту переменную можно задать явным образом в прокси-сервере API, поэтому она не связана с кодами ошибок в ответе прокси или целевом ответе.

При расчете коэффициента ошибок:

  • Прокси-сервер может обработать ошибку целевого сервиса и при этом вернуть успешный ответ. В этом случае ошибка считается целевой, но не прокси-ошибкой.

  • Если целевой ответ был успешным или не существовал, но прокси-сервер ответил ошибкой, ошибка учитывается для прокси-сервера.

  • Если и прокси, и целевой сервис отвечают ошибкой, ошибка учитывается в целевом сервисе.

Видео. Посмотрите короткое видео с обзором сводки "Анализ кодов ошибок".

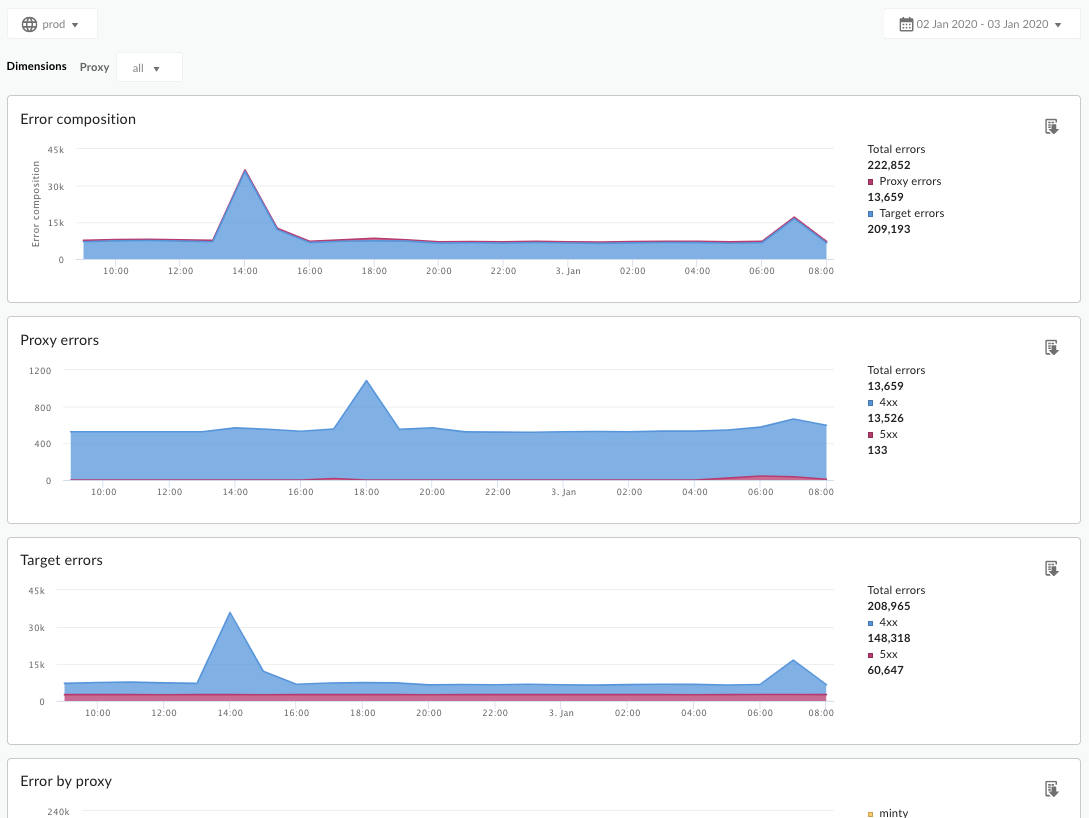

Панель "Анализ кодов ошибок" (частично показана)

Откройте панель "Анализ кодов ошибок", как описано ниже.

Edge

Чтобы открыть панель мониторинга анализа кодов ошибок в интерфейсе Edge:

  1. Войдите в аккаунт на странице https://apigee.com/edge.
  2. Выберите Анализ > Показатели API > Анализ кодов ошибок.

Новый интерфейс Edge (частное облако)

Чтобы открыть панель "Анализ кодов ошибок" в новом интерфейсе Edge:

  1. Войдите в интерфейс New Edge по адресу http://host:3001/edge, где host – это IP-адрес или DNS-имя хоста, на котором запущен интерфейс New Edge.
  2. Выберите Анализ > Показатели API > Анализ кодов ошибок.

Откроется панель мониторинга, как показано ниже.

Что измеряет эта панель управления?

Состав ошибки

Показатель Описание
Всего ошибок

Общее количество ошибок прокси-сервера и целевых ошибок, возникших в результате всех запросов и ответов, зарегистрированных в организации Apigee Edge за указанный период времени.

Подробнее о том, как рассчитываются общее количество ошибок, ошибки прокси-сервера и ошибки целевого сервиса, рассказывается в разделе Что можно узнать из этой панели?
Ошибки прокси-сервера Общее количество ошибок прокси, обнаруженных в организации Apigee Edge за указанный период времени, определяемое по коду ответа. Ошибки прокси-сервера измеряются в период между получением полного запроса от клиента в Apigee Edge и отправкой запроса целевому серверу.
Ошибки целевых значений Общее количество ошибок целевого сервиса, обнаруженных в организации Apigee Edge за указанный период времени, на основе кода ответа целевого сервиса. Ошибки целевого сервиса измеряются в период между отправкой полного запроса из Apigee Edge в целевой сервис и возвратом ответа клиентскому приложению.

Ошибки прокси-сервера

Показатель Описание
Всего ошибок прокси Общее количество ошибок прокси, обнаруженных в организации Apigee Edge за указанный период времени. Ошибки прокси-сервера измеряются в период между получением Apigee Edge полного запроса от клиента и отправкой запроса целевому серверу.
4XX Количество ошибок прокси, которые привели к ошибкам HTTP 4xx. Полный список кодов статуса HTTP можно найти в разделе Определения кодов статуса спецификации HTTP.
5XX Показывает количество запросов к API, которые привели к ошибкам HTTP 5xx. Полный список кодов статуса HTTP можно найти в разделе Определения кодов статуса спецификации HTTP.

Ошибки целевых значений

Показатель Описание
Всего ошибок целевого значения Общее количество ошибок целевого сервиса, обнаруженных в организации Apigee Edge за указанный период времени. Целевые ошибки измеряются в период между отправкой полного запроса из Apigee Edge в целевой сервер и возвратом ответа клиентскому приложению.
4XX Количество целевых ошибок, которые привели к ошибкам HTTP 4xx. Полный список кодов статуса HTTP можно найти в разделе Определения кодов статуса спецификации HTTP.
5XX Количество целевых ошибок, которые привели к ошибкам HTTP 5xx. Полный список кодов статуса HTTP можно найти в разделе Определения кодов статуса спецификации HTTP.

Ошибки прокси-сервера

Показатель Описание
<Название прокси-сервера>

Общее количество ошибок прокси, обнаруженных в организации Apigee Edge за указанный период времени для каждого отдельного прокси. Наведите указатель мыши на столбец, чтобы узнать, сколько ошибок было вызвано каждым из потоков запросов прокси и целевых запросов.

Ошибки прокси-сервера измеряются в период между получением Apigee Edge полного запроса от клиента и отправкой запроса целевому серверу.

Ошибки по целевому значению

Показатель Описание
<Название целевого объекта>

Общее количество ошибок целевых сервисов, обнаруженных в организации Apigee Edge за указанный период времени для каждого отдельного целевого сервиса. Количество звонков, которые не были переадресованы ни одному целевому абоненту, указано в столбце Целевой абонент не был вызван. Наведите указатель на столбец, чтобы узнать количество ошибок, связанных с каждым из потоков ответов прокси-сервера и целевого сервера.

Целевые ошибки измеряются в период между отправкой полного запроса из Apigee Edge в целевой сервер и возвратом ответа клиентскому приложению. На диаграмме показано количество ошибок, возникших в потоке ответов прокси и в потоке ответов целевого сервера.

Ошибки прокси-сервера по коду ответа

Показатель Описание
<Код ответа>

Общее количество ошибок прокси, обнаруженных в организации Apigee Edge за указанный период времени, которые вернули каждый код ответа. Наведите указатель на столбцы, чтобы узнать, сколько ошибок было возвращено с каждым кодом ответа.

Целевые ошибки по коду ответа

Показатель Описание
<Код ответа>

Общее количество ошибок целевого сервиса, обнаруженных в организации Apigee Edge за указанный период времени, для каждого кода ответа. Наведите указатель на столбцы, чтобы узнать, сколько ошибок было возвращено с каждым кодом ответа.

Что ещё нужно знать об этой панели?

Вы можете посмотреть показатели для всех прокси-серверов или выбрать определенные прокси-серверы в раскрывающемся меню Прокси в верхней части панели управления.

Область списка справа от каждой диаграммы интерактивна. Выберите строку в списке, чтобы включить или отключить ее отображение на диаграмме:

На этой панели управления используются стандартные элементы управления, такие как селекторы даты и агрегирования данных, наведение указателя на графики для получения дополнительной информации, экспорт данных в CSV и т. д. Подробнее о том, как использовать панели аналитики…
