TLS (전송 계층 보안, 이전 버전은 SSL)는 API 환경에서 안전하고 암호화된 메시징을 보장하는 표준 보안 기술입니다. API BaaS 포털 및 API BaaS 스택 노드에서 TLS를 구성할 수 있습니다.

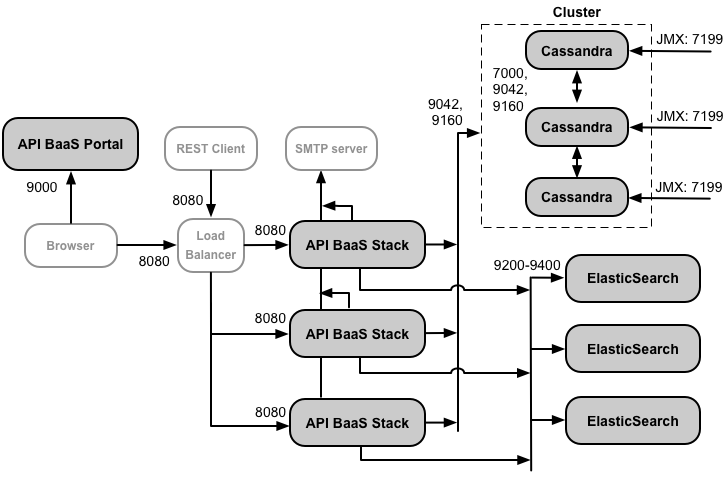

다음 이미지는 단일 BaaS 포털 노드와 3개의 API BaaS 스택 노드가 있는 API BaaS의 일반적인 배포 다이어그램을 보여줍니다.
개발자는 브라우저를 사용하여 포털에 요청합니다. 기본적으로 요청은 포털 노드의 포트 9000에서 HTTP 프로토콜을 사용합니다.
이 배포에는 포털과 스택 노드 간의 부하 분산기가 포함됩니다. 이 구성에서 포털은 부하 분산기에 HTTP 요청을 수행하고 부하 분산기는 요청을 스택 노드 중 하나로 전달합니다. 프로덕션 시스템에 권장되는 배포 환경입니다.
TLS 구성 옵션
API BaaS에 TLS를 구성할 때 다음과 같은 몇 가지 옵션이 있습니다.
- 포털 및 Stack 노드의 부하 분산기에서 TLS 구성
이 구성에서 개발자는 HTTPS 프로토콜을 사용하여 포털에 액세스하고 브라우저에서 실행되는 포털은 HTTPS를 사용하여 부하 분산기를 통해 Stack 노드에 요청을 보냅니다. 부하 분산기는 HTTP를 사용하여 Stack 노드에 액세스합니다. - 포털, 부하 분산기, 스택 노드에서 TLS 구성
보안을 강화하려면 TLS를 사용하여 스택 노드에 액세스하도록 부하 분산기를 구성합니다. - 포털 및 단일 Stack 노드에서 TLS 구성
테스트 또는 개발 환경과 같은 소규모 환경에서는 단일 Stack 노드만 있을 수 있으므로 부하 분산기를 포함할 필요가 없습니다. 이 구성에서는 포털 및 스택 노드 모두에서 TLS를 구성합니다. - 포털의 부하 분산기에서 TLS 구성
위에 표시되지 않은 한 가지 옵션은 포털 노드 앞에 부하 분산기를 사용하는 것입니다. 이 구성에서는 부하 분산기에서 TLS를 구성하고 부하 분산기와 포털 간의 연결에서 TLS를 구성할 수 있습니다.
TLS 포트가 열려 있는지 확인하기
아래 절차에서는 기본 포털 포트 9000과 스택 노드 8080에서 TLS를 구성합니다. 하지만 원하는 경우 이 포트를 변경할 수 있습니다.
사용하는 포트에 관계없이 노드에서 포트가 열려 있는지 확인해야 합니다. 예를 들어 다음 명령어를 사용하여 포트 8443을 열 수 있습니다.
$ iptables -A INPUT -m state --state NEW -m tcp -p tcp --dport 8443 -j ACCEPT --verbose
API BaaS 스택에서 TLS 구성
기본적으로 TLS는 API BaaS 스택에 사용 중지되어 있습니다. 그런 다음 Stack 노드의 IP 주소 또는 DNS 이름과 포트 8080을 사용하여 HTTP를 통해 BaaS API에 액세스합니다. 예를 들면 다음과 같습니다.
http://stack_IP:8080
또는 BaaS API에 대한 TLS 액세스를 구성하여 다음 형식으로 액세스할 수 있습니다.
https://stack_IP:8080
이 예시에서는 포트 8080을 사용하도록 TLS 액세스를 구성합니다. 하지만 포트 8080은 필수가 아닙니다. 다른 포트를 사용하도록 스택을 구성할 수 있습니다. 유일한 요구사항은 방화벽이 지정된 포트를 통해 트래픽을 허용하는 것입니다.
스택은 단일 포트를 통해 한 가지 유형의 요청 (HTTP 또는 HTTPS)만 지원할 수 있습니다. 따라서 포트 8080에서 HTTPS 액세스를 구성하면 HTTP를 사용하여 포트 8080에 액세스할 수 없습니다. HTTPS와 함께 포트 8443을 사용하도록 스택을 구성하면 스택은 더 이상 포트 8080에서 리슨하지 않습니다.
다음 절차에 따라 스택에 대한 TLS 액세스를 구성합니다.
- TLS 인증서와 비공개 키가 포함된 키 저장소 JKS 파일을 생성합니다. 자세한 내용은 Edge On Premises용 TLS/SSL 구성을 참조하세요.
참고: 키 저장소의 비밀번호와 키의 비밀번호가 동일한지 확인합니다. - 키 저장소 JKS 파일을 Stack 노드의 디렉터리(예: /opt/apigee/customer/application)에 복사합니다. 'apigee' 사용자가 디렉터리에 액세스할 수 있어야 합니다.
- JKS 파일의 소유권을 'apigee' 사용자로 변경합니다.
> chown apigee:apigee /opt/apigee/customer/application/keystore.jks
여기서 keystore.jks는 키 저장소 파일의 이름입니다. - /opt/apigee/customer/application/usergrid.properties 파일을 수정하여 JKS 파일 경로, 키 저장소 및 키의 비밀번호를 포함한 다음 속성을 설정합니다. 파일이 없으면 만듭니다.
tomcat-server_scheme=https
tomcat-server_secure=true
tomcat-server_ssl.enabled=true
tomcat-server_keystore.type=JKS
tomcat-server_keystore.file=/opt/apigee/customer/application/keystore.jks
tomcat-server_keystore.password=password
tomcat-server_keyalias=keystore_alias
tomcat-server_clientauth.enabled=false
tomcat-server_ssl.protocols=TLSv1,TLSv1.1,TLSv1.2
# By default, TLS access uses port 8080.
# Use this property to specify a different port.
# tomcat-server_port=8080
경고: password 값은 일반 텍스트여야 합니다. 따라서 무단 액세스로부터 usergrid.properties를 보호해야 합니다.
tomcat-server_keyalias 속성을 사용하여 키 저장소 별칭을 지정합니다. 키를 만들 때 키 별칭을 설정합니다. 예를 들어 keytool 명령어에 -alias 옵션을 사용하여 설정할 수 있습니다.
tomcat-server_ssl.protocols를 사용하여 스택에서 지원하는 TLS 프로토콜을 설정합니다. 자바 8에서 지원하는 프로토콜 목록은 http://docs.oracle.com/javase/8/docs/technotes/guides/security/StandardNames.html#jssename을 참조하세요. - Stack 노드를 구성합니다.
> /opt/apigee/apigee-service/bin/apigee-service baas-usergrid configure - BaaS 스택을 다시 시작합니다.
> /opt/apigee/apigee-service/bin/apigee-service baas-usergrid restart - HTTPS를 사용하여 Stack 노드에서 다음 cURL 명령어를 실행하여 TLS가 작동하는지 확인합니다.
> curl -k https://localhost:8080/status -v
TLS가 올바르게 구성된 경우 상태 정보가 포함된 응답이 표시됩니다.
8080 이외의 포트를 통해 TLS 액세스를 구성한 경우 올바른 포트를 사용하도록 위의 명령어를 수정합니다. - 모든 Stack 노드에서 반복합니다.
- Stack 노드 앞에 부하 분산기가 있는 경우 HTTPS를 통해 Stack 노드에 요청을 보내도록 부하 분산기를 구성합니다. 자세한 내용은 부하 분산기 문서를 참조하세요.
포털이 스택에 직접 요청하는 경우 다음 섹션에 설명된 대로 HTTPS를 통해 스택에 액세스하도록 포털을 구성합니다. - 아래의 '스택 또는 포털에서 TLS용 API BaaS 스택 노드 구성' 절차를 사용하여 사용자 응답을 생성할 때 스택 노드에 올바른 TLS URL이 있는지 확인합니다.
TLS를 통해 스택에 액세스하도록 포털 구성
브라우저에서 실행되는 BaaS 포털은 BaaS 스택에 API 호출을 수행하여 작동합니다. TLS를 사용하도록 BaaS 스택을 구성하는 경우 HTTPS를 통해 이러한 호출을 수행하도록 포털도 구성해야 합니다.
API BaaS 설치는 일반적으로 다음 중 하나로 구성됩니다.
- 포털과 Stack 노드 간에 부하 분산기 사용
HTTPS를 통해 Stack 노드에 요청하도록 부하 분산기를 구성합니다. 자세한 내용은 부하 분산기 문서를 참조하세요.
이 구성에서 포털은 부하 분산기를 구성하는 방법에 따라 HTTP 또는 HTTPS를 통해 부하 분산기에 액세스할 수 있습니다. 부하 분산기가 TLS를 사용하는 경우 아래 절차를 사용하여 HTTPS의 부하 분산기에 요청을 수행하도록 포털을 구성합니다. - 포털에서 스택에 직접 요청하도록 설정
아래 설명된 대로 HTTPS를 통해 스택에 액세스하도록 포털을 구성합니다.
다음 절차를 사용하여 HTTPS를 통해 API 호출을 수행하도록 API BaaS 포털을 구성합니다.
- 위에 설명된 대로 BaaS 스택에서 TLS 액세스를 구성하거나 부하 분산기 문서에 설명된 대로 스택 노드의 부하 분산기에서 TLS 액세스를 구성합니다.
- /opt/apigee/customer/application/portal.properties를 수정하여 다음 속성을 설정합니다. 파일이 없으면 만듭니다.
baas.portal.config.overrideUrl=https://stackIP:port
이 속성의 값으로 단일 노드 설치의 경우 API 스택 노드의 IP 주소 또는 DNS 이름과 포트를 지정하고, API BaaS 스택 노드 앞에 부하 분산기가 있는 경우 부하 분산기의 IP 주소 또는 DNS 이름과 포트를 지정합니다. - 포털 노드를 구성합니다.
> /opt/apigee/apigee-service/bin/apigee-service baas-portal configure - 다음 명령어를 사용하여 포털을 다시 시작합니다.
> /opt/apigee/apigee-service/bin/apigee-service baas-portal restart - 위의 스택에 대한 TLS 액세스를 구성할 때 자체 서명 인증서를 사용한 경우 브라우저에서 포털의 스택에 대한 요청을 허용하지 않을 수 있습니다. 브라우저에 스택에 대한 HTTPS 액세스가 허용되지 않는다는 오류가 표시되면 브라우저에서 다음 URL을 요청하고 액세스를 허용하는 보안 예외를 추가합니다.
https://stackIP:port/status
API 스택 노드 또는 부하 분산기의 IP 주소 또는 DNS 이름과 포트를 지정합니다.
API BaaS 포털에서 TLS 구성
기본적으로 사용자는 포털 서버의 포트 9000을 통해 암호화되지 않은 HTTP 요청을 수행하여 포털에 액세스합니다. 포털에서 HTTPS를 사용하여 포털로 전송되는 데이터를 암호화하도록 구성할 수 있습니다.
기본적으로 포털 노드 및 포트 9000의 IP 주소 또는 DNS 이름을 사용하여 HTTP를 통해 포털에 액세스합니다. 예를 들면 다음과 같습니다.
http://portal_IP:9000
또는 다음 형식으로 액세스할 수 있도록 포털에 대한 TLS 액세스를 구성할 수 있습니다.
https://portal_IP:9443
이 예시에서는 포트 9443을 사용하도록 TLS 액세스를 구성합니다. 하지만 포트 9443은 필요하지 않습니다. 다른 포트를 사용하도록 포털을 구성할 수 있습니다.
포털은 단일 포트를 통해 한 가지 유형의 요청 (HTTP 또는 HTTPS)만 지원할 수 있습니다. 따라서 포트 9000에서 HTTPS 액세스를 구성하면 HTTP를 사용하여 포트 9000에 액세스할 수 없습니다. HTTPS를 통해 포트 9443을 사용하도록 포털을 구성하면 포털은 더 이상 포트 9000에서 리슨하지 않습니다.
포털에 TLS를 구성하려면 다음 안내를 따르세요.
- PEM 형식으로 키 파일과 인증서 파일을 만듭니다.
참고: 키 또는 인증서에 비밀번호/암호가 없는지 확인하세요. - PEM 파일을 포털 노드의 디렉터리(예: /opt/apigee/customer/application)에 복사합니다. 'apigee' 사용자가 디렉터리에 액세스할 수 있어야 합니다.
- PEM 파일의 소유권을 'apigee' 사용자로 변경합니다.
> chown apigee:apigee /opt/apigee/customer/application/*.PEM - /opt/apigee/customer/application/portal.properties 파일을 수정하여 다음 속성을 설정합니다. 파일이 없으면 만듭니다.
baas.portal.ssl=on
baas.portal.ssl.certificate=/opt/apigee/customer/application/defaultcert.pem
baas.portal.ssl.key=/opt/apigee/customer/application/defaultkey.pem
baas.portal.ssl.protocols=TLSv1 TLSv1.1 TLSv1.2
# By default, TLS access uses port 9000.
# Use this property to specify a different port.
# baas.portal.listen=9000
baas.portal.ssl.protocols를 사용하여 포털에서 지원하는 TLS 프로토콜을 설정합니다. 지원되는 프로토콜 목록은 Nginx에서 정의한 SSL 프로토콜 이름 목록을 참조하세요.http://nginx.org/en/docs/http/ngx_http_ssl_module.html#ssl_protocols - 포털 노드를 구성합니다.
> /opt/apigee/apigee-service/bin/apigee-service baas-portal configure - 포털을 다시 시작합니다.
> /opt/apigee/apigee-service/bin/apigee-service baas-portal restart - 아래의 '스택 또는 포털에서 TLS용 API BaaS 스택 노드 구성' 절차를 사용하여 스택 노드에 포털의 올바른 TLS URL이 있는지 확인합니다.
스택 또는 포털에서 TLS용 API BaaS 노드 구성
스택 또는 포털 노드 앞에 부하 분산기를 포함하거나 포털 또는 스택 노드에서 직접 TLS를 사용 설정하는 경우 스택 및 포털에 액세스할 수 있는 올바른 URL로 노드를 구성해야 합니다. 예를 들어 Stack 노드에는 다음과 같은 경우 이 정보가 필요합니다.
- BaaS API 요청의 응답에 URL을 포함합니다.
- 비밀번호를 재설정하거나 다른 알림을 보낼 때 이메일 템플릿에 링크 추가
- 사용자를 특정 포털 페이지로 리디렉션합니다.
Stack 노드 앞에 부하 분산기를 사용하거나 Stack 노드에 TLS를 구성하는 경우 /opt/apigee/customer/application/usergrid.properties에서 다음 속성을 설정합니다.
usergrid-deployment_usergrid.api.url.base=http://localhost:8080
http://localhost:8080를 부하 분산기의 URL로 바꿉니다. 부하 분산기가 TLS를 사용하도록 구성된 경우 HTTPS 프로토콜을 사용합니다. HTTP의 경우 포트 80, HTTPS의 경우 포트 443이 아닌 비표준 포트를 사용하는 경우에만 포트를 포함해야 합니다.
또한 Stack 노드 앞에 부하 분산기를 사용하는 경우 /opt/apigee/customer/application/portal.properties 에서 다음 속성을 설정해야 합니다.
baas.portal.config.overrideUrl=http://localhost:8080
http://localhost:8080를 스택의 부하 분산기 URL로 바꿉니다.
포털 노드 앞에 부하 분산기를 사용하거나 스택 노드에서 TLS를 구성하는 경우 usergrid.properties에서 다음 속성을 설정합니다.
usergrid-deployment_portal.url=http://localhost:9000
http://localhost:9000을 부하 분산기의 URL로 바꿉니다. 부하 분산기가 TLS를 사용하도록 구성된 경우 HTTPS 프로토콜을 사용합니다. HTTP의 경우 포트 80, HTTPS의 경우 포트 443이 아닌 비표준 포트를 사용하는 경우에만 포트를 포함해야 합니다.
usergrid.properties를 수정한 후 다음을 실행합니다.
- Stack 노드를 구성합니다.
> /opt/apigee/apigee-service/bin/apigee-service baas-usergrid configure - BaaS 스택을 다시 시작합니다.
> /opt/apigee/apigee-service/bin/apigee-service baas-usergrid restart - portal.properties를 수정한 경우 포털 노드를 구성합니다.??
> /opt/apigee/apigee-service/bin/apigee-service baas-portal configure - BaaS 포털을 다시 시작합니다.
> /opt/apigee/apigee-service/bin/apigee-service baas-portal restart
