502 Gateway inválido - Cabeçalho duplicado

Você está lendo a documentação do Apigee Edge.
Acesse a documentação da Apigee X. info

Sintoma

O aplicativo cliente recebe um código de status HTTP 502 Bad Gateway com o código de erro protocol.http.DuplicateHeader como resposta para chamadas de API.

Mensagem de erro

O aplicativo cliente recebe o seguinte código de resposta:

HTTP/1.1 502 Bad Gateway

Além disso, você pode observar uma mensagem de erro semelhante à mostrada abaixo:

{
   "fault":{
      "faultstring":"Duplicate Header \"Expires\"",
      "detail":{
         "errorcode":"protocol.http.DuplicateHeader"
      }
   }
}

Causas possíveis

Esse erro ocorre quando um cabeçalho HTTP específico que não pode ter cópias no Apigee Edge aparece mais de uma vez com valores iguais ou diferentes como parte da resposta HTTP enviada pelo servidor de back-end para o Apigee Edge.

De acordo com RFC 7230, seção 3.2.2: ordem de campo, um remetente NÃO DEVE gerar vários campos de cabeçalho com o mesmo nome de campo em uma mensagem, a menos que o valor do campo inteiro para esse campo de cabeçalho seja definido como uma lista separada por vírgulas, [ou seja, #(values)] ou o campo de cabeçalho seja uma exceção conhecida. Se o Apigee Edge encontrar um cabeçalho específico que não pode ter cópias e for enviado mais de uma vez na resposta HTTP enviada pelo servidor de destino/back-end, ele responderá com 502 Bad Gateway e o código de erro protocol.http.DuplicateHeader

Confira as possíveis causas desse erro:

Causa Descrição Instruções de solução de problemas aplicáveis para
Cabeçalho duplicado na resposta A resposta do servidor de back-end contém cabeçalhos duplicados. Usuários da nuvem pública e privada do Edge

Etapas comuns do diagnóstico

Use uma das seguintes ferramentas/técnicas para diagnosticar esse erro:

Monitoramento de APIs

Para diagnosticar o erro usando o Monitoramento de APIs:

  1. Faça login na interface da Apigee Edge como um usuário com um papel apropriado.

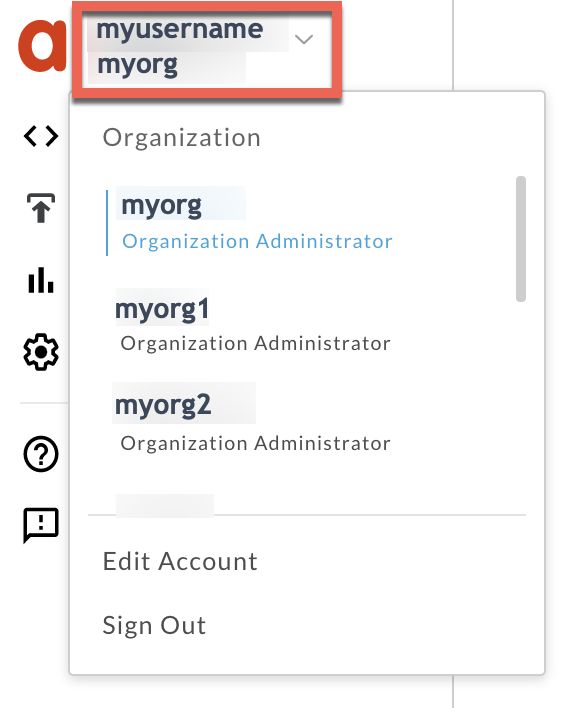

  2. Alterne para a organização em que você quer investigar o problema.

  3. Acesse a página Analisar > Monitoramento de APIs > Investigar.
  4. Selecione o período específico em que você observou os erros.
  5. Verifique se o filtro Proxy está definido como Todos.
  6. Trace o código de falha em relação ao tempo.

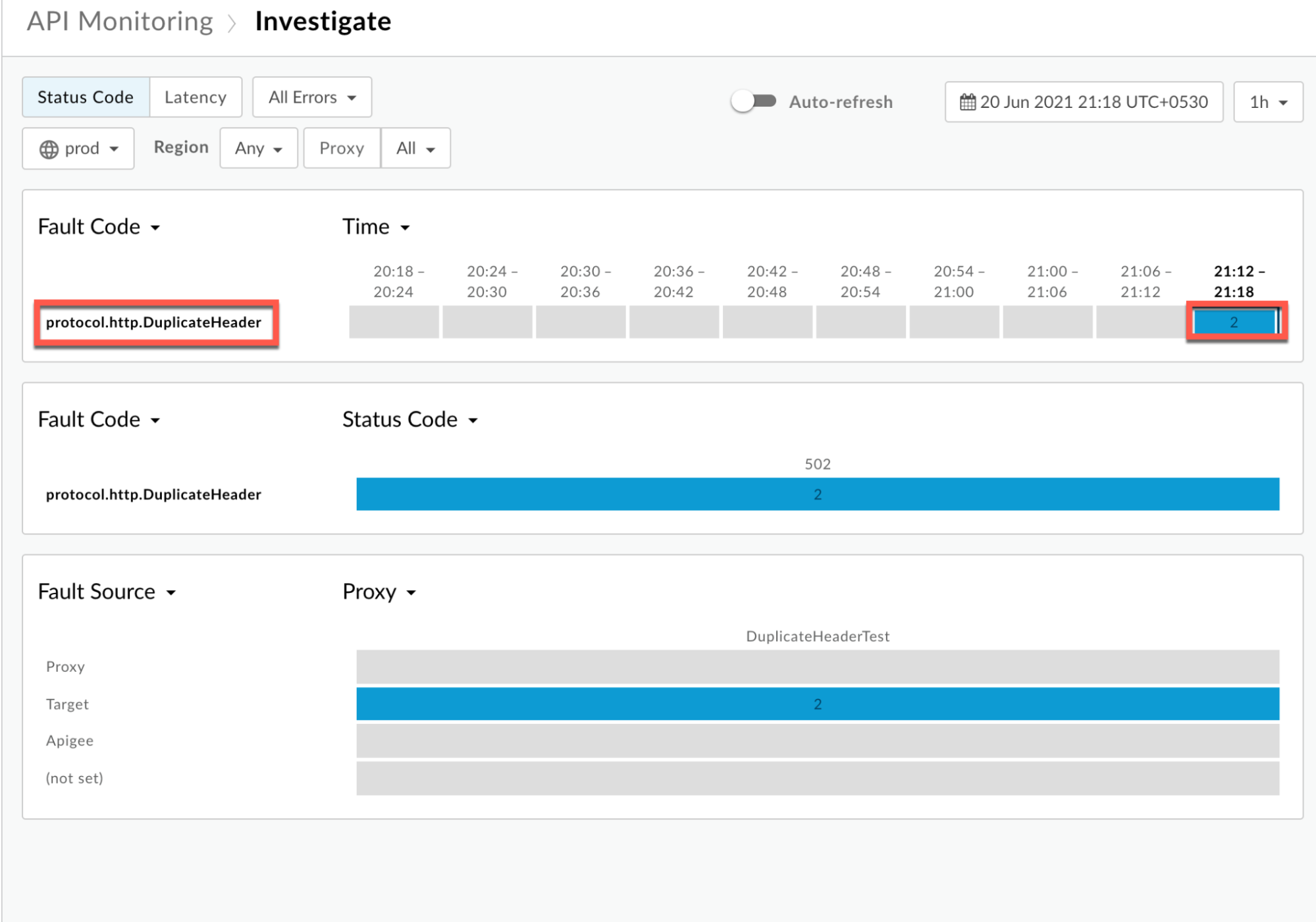

  7. Selecione uma célula que tenha o código de falha protocol.http.DuplicateHeader, conforme mostrado abaixo:

    (ampliar imagem)

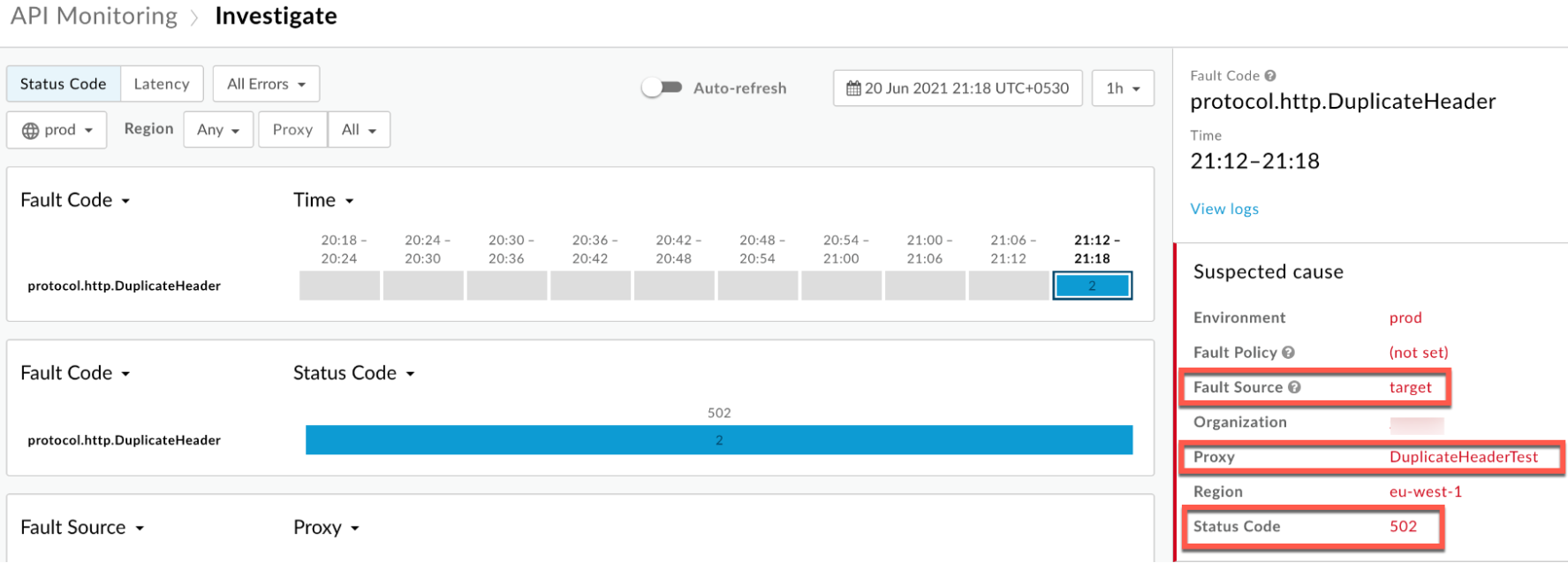

  8. As informações sobre o código de falha protocol.http.DuplicateHeader são mostradas abaixo:

    (ampliar imagem)

  9. Verifique se o código de status é 502, conforme mostrado no exemplo acima.

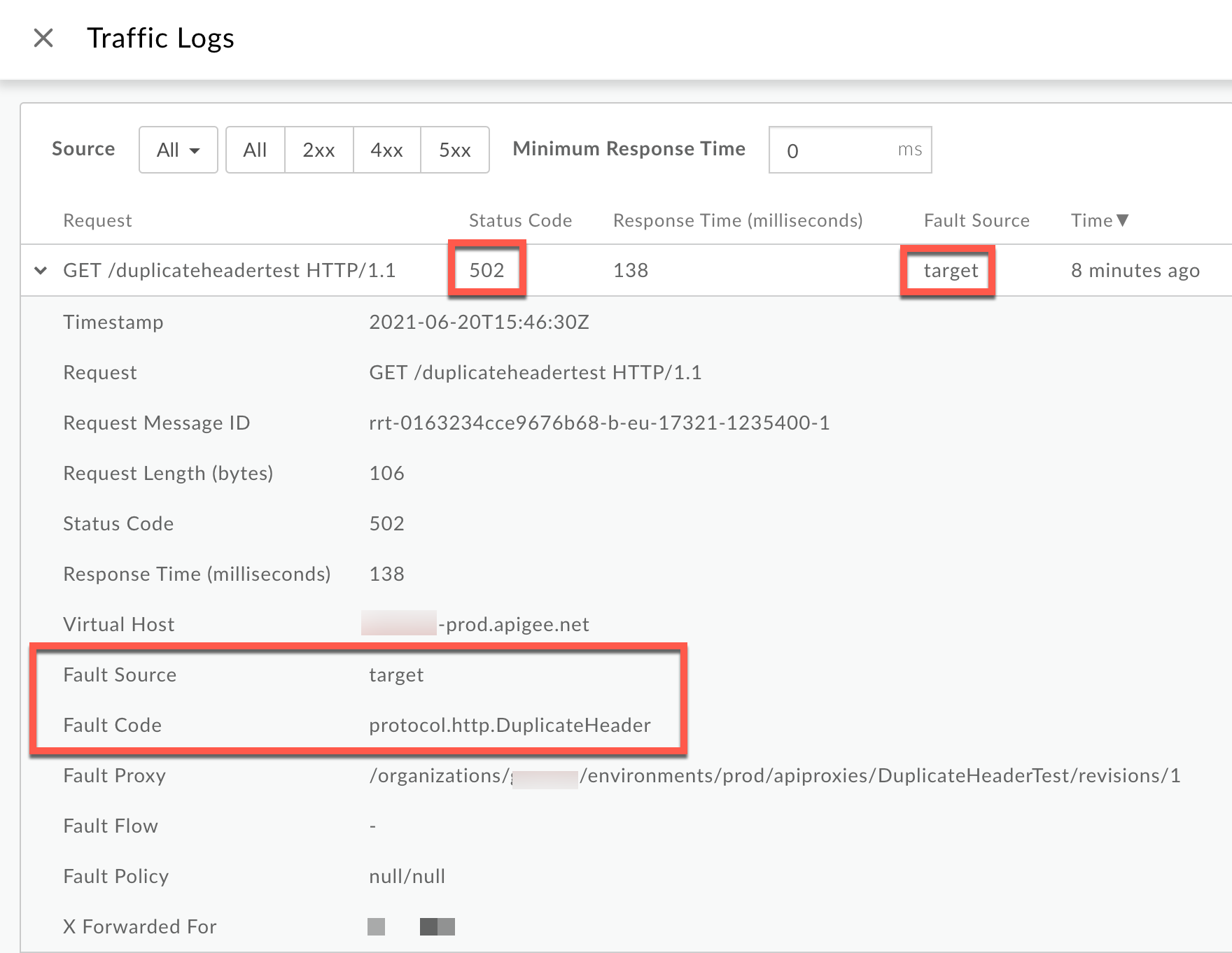

  10. Clique em Ver registros e expanda a linha da solicitação com falha.

  11. Na janela "Registros", observe os seguintes detalhes:

    • Código de status:502
    • Origem da falha:target
    • Código de falha:protocol.http.DuplicateHeader.
  12. A origem da falha é target, o que indica que a resposta do servidor de back-end continha cabeçalhos duplicados.

Ferramenta Trace

Para diagnosticar o erro usando a ferramenta Trace:

  1. Ative a sessão de trace e
    1. Aguarde a ocorrência do erro 502 Bad Gateway ou
    2. Se você puder reproduzir o problema, faça a chamada de API e reproduza o 502 Bad Gateway erro

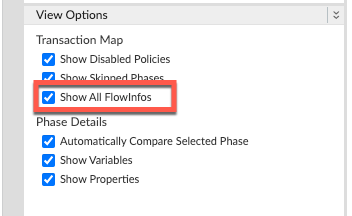

  2. Verifique se a opção Mostrar todas as informações de fluxo está ativada:

  3. Selecione uma das solicitações com falha e examine o trace.
  4. Navegue pelas diferentes fases do trace e localize onde a falha ocorreu.

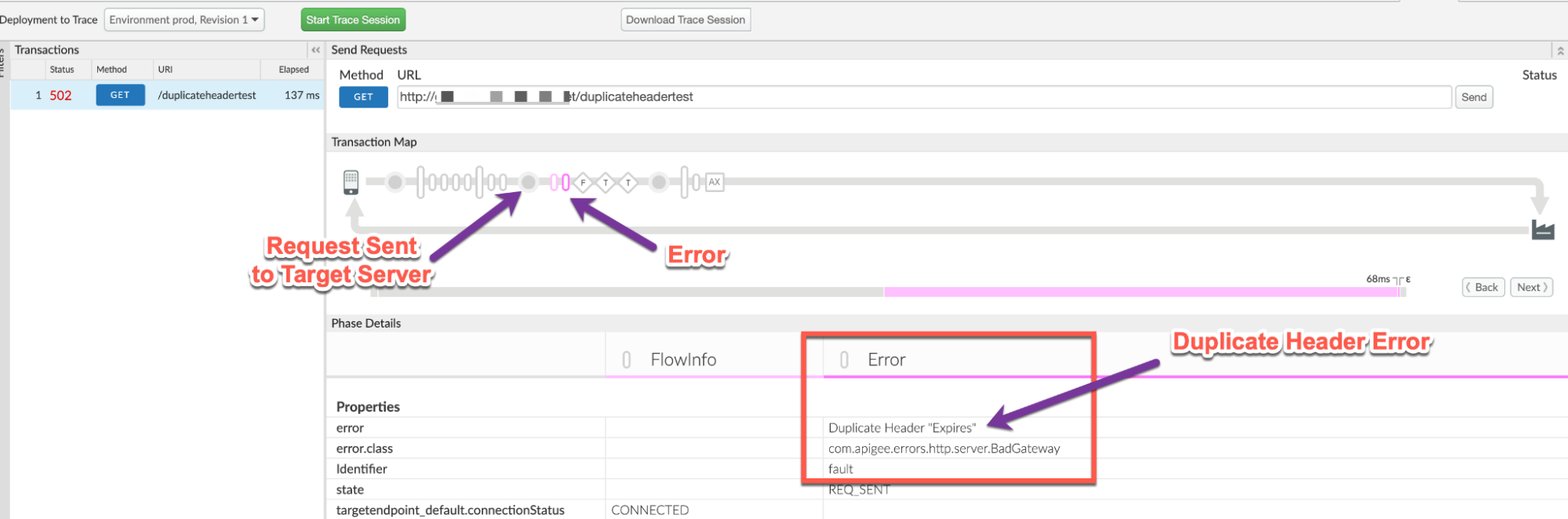

  5. O erro geralmente é encontrado em um fluxo após a fase Solicitação enviada ao servidor de destino conforme mostrado abaixo:

    (ampliar imagem)

  6. Anote o valor do erro no trace.

    O trace de exemplo acima mostra o erro como Duplicate Header "Expires". Como o erro é gerado pela Apigee depois que a solicitação é enviada ao servidor de back-end, isso indica que o servidor de back-end enviou o cabeçalho Expires mais de uma vez.

  7. Navegue até a fase AX (dados de análise registrados) no trace e clique nela.

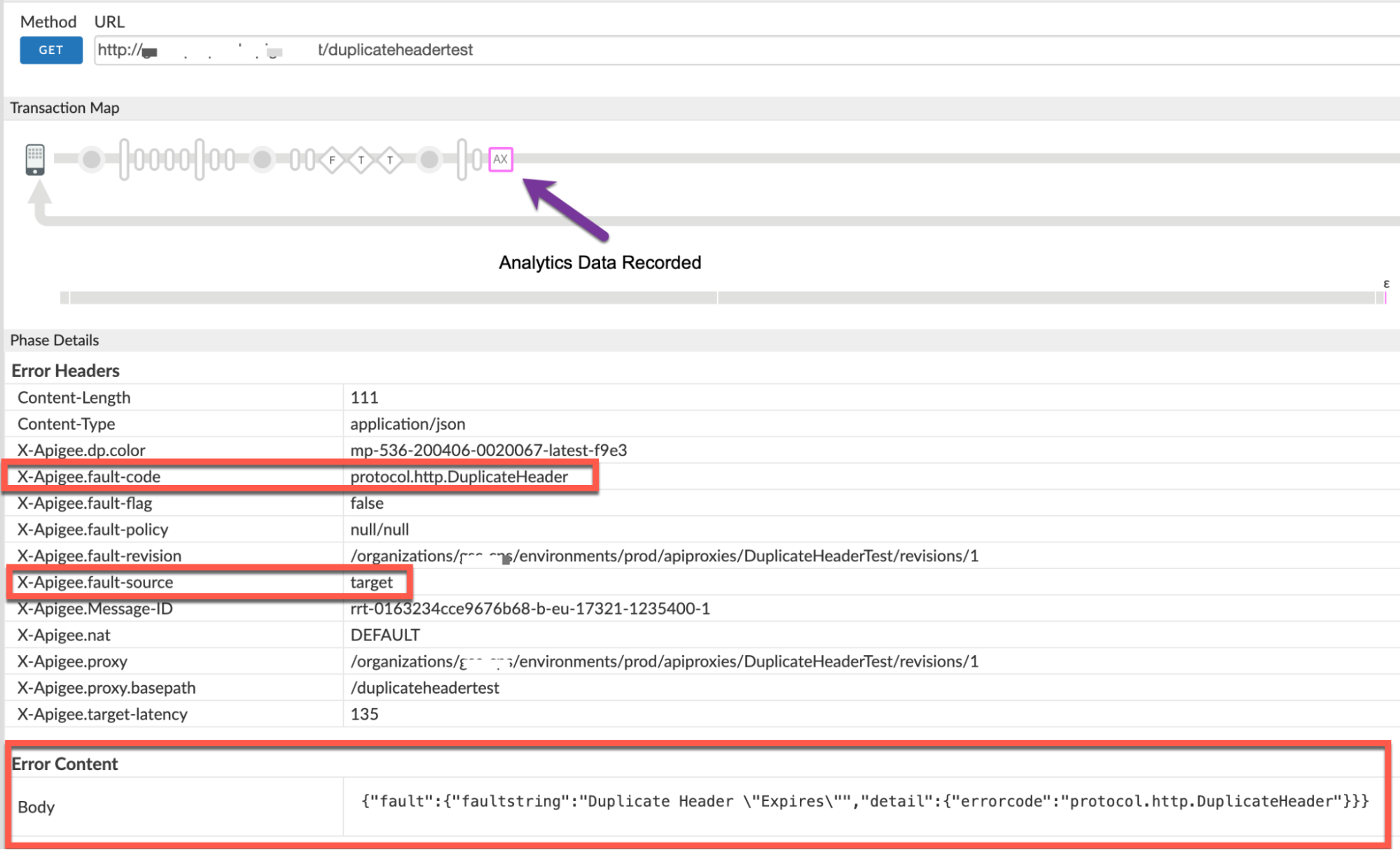

  8. Role para baixo até a seção Detalhes da fase - Cabeçalhos de resposta e determine os valores de X-Apigee-fault-code e X-Apigee-fault-source , conforme mostrado abaixo:

    (ampliar imagem)

  9. Os valores de X-Apigee-fault-code e X-Apigee-fault-source serão protocol.http.DuplicateHeader e target, indicando que esse erro é causado porque cabeçalhos duplicados foram transmitidos pelo servidor de back-end para o cabeçalho de resposta Expires.
    Cabeçalhos de resposta Valor
    X-Apigee-fault-code protocol.http.DuplicateHeader
    X-Apigee-fault-source target

  10. Verifique se você está usando o encadeamento de proxy; ou seja, se o servidor de destino ou o endpoint de destino está invocando outro proxy na Apigee.

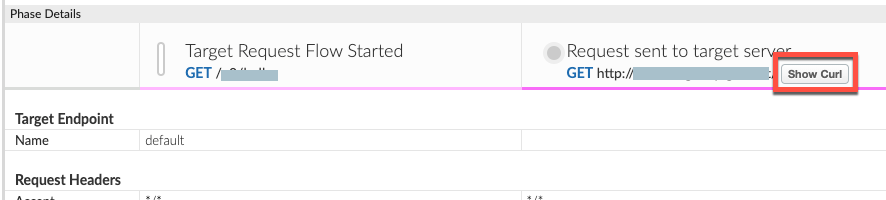

    1. Para determinar isso, navegue de volta para a fase Solicitação enviada ao servidor de destino. Clique em Mostrar Curl.

    2. A janela Curl para solicitação enviada ao servidor de destino é aberta, e você pode determinar o alias do host do servidor de destino.

    3. Se o alias do host do servidor de destino estiver apontando para um alias de host virtual, ele será encadeado por proxy encadeamento. Nesse caso, repita todas as etapas acima para o proxy encadeado até determinar o que está causando o 502 Bad Gateway erro.
    4. Se o alias do host do servidor de destino apontar para o servidor de back-end, isso indica que o servidor de back-end está enviando os cabeçalhos duplicados na resposta para a Apigee.

NGINX

Para diagnosticar o erro usando registros de acesso do NGINX:

  1. Se você for um usuário do Private Cloud, poderá usar os registros de acesso do NGINX para determinar as informações principais sobre erros HTTP 502.

  2. Verifique os registros de acesso do NGINX:

    /opt/apigee/var/log/edge-router/nginx/ORG~ENV.PORT#_access_log

    Em que: ORG, ENV e PORT# são substituídos por valores reais.

  3. Pesquise para ver se há erros 502 durante um período específico (se o problema aconteceu no passado) ou se ainda há solicitações com falha com 502.

  4. Se você encontrar erros 502 com o X-Apigee-fault-code correspondente ao valor de protocol.http.DuplicateHeader, então determine o valor de X-Apigee-fault-source.

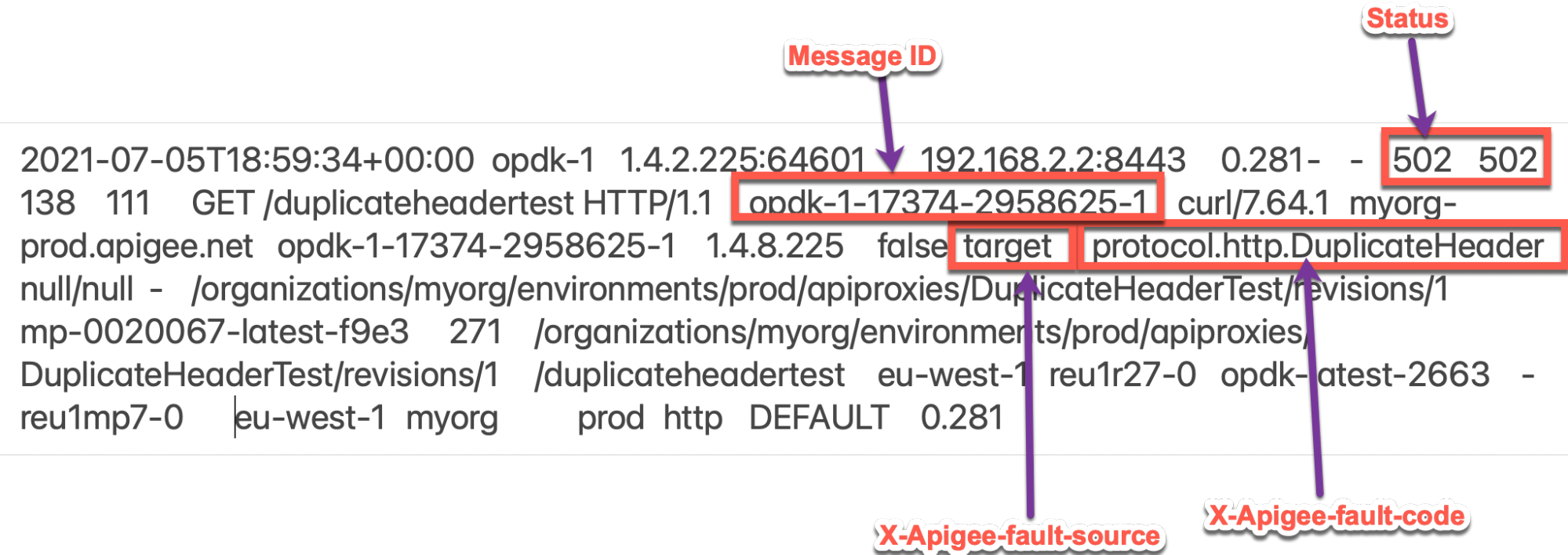

    Exemplo de erro 502 do registro de acesso do NGINX:

    A entrada de exemplo acima do registro de acesso do NGINX tem os seguintes valores para X- Apigee-fault-code e X-Apigee-fault-source:

    Cabeçalhos de resposta Valor
    X-Apigee-fault-code protocol.http.DuplicateHeader
    X-Apigee-fault-source target

Causa: cabeçalho duplicado na resposta

Diagnóstico

  1. Determine o código de falha e a origem da falha para o erro observado usando o Monitoramento de APIs ou os registros de acesso do NGINX, conforme explicado em Etapas comuns do diagnóstico.
  2. Se a origem da falha tiver o valor target, isso indica que a resposta enviada pelo servidor de destino contém cabeçalhos duplicados.

  3. É possível determinar o cabeçalho real que é enviado mais de uma vez como parte da resposta usando um dos seguintes métodos:

    Mensagem de erro

    Usando a mensagem de erro:

    1. Se você tiver acesso à mensagem de erro completa recebida do Apigee Edge, consulte o faultstring. O faultstring contém o nome do cabeçalho que foi enviado mais de uma vez.

      Exemplo de mensagem de erro:

      "faultstring":"Duplicate Header \"Expires\""
    2. Na mensagem de erro acima, é possível observar que o cabeçalho Expires é enviado mais de uma vez, conforme mostrado na faultstring.

    Solicitação real

    Usando a solicitação real:

    1. Se você não tiver acesso à solicitação real feita ao servidor de destino, receba o comando curl correspondente da etapa 10.a e da etapa 10.b de Como usar a ferramenta Trace.

    2. Se você tiver acesso à solicitação real feita ao aplicativo do servidor de destino, siga estas etapas:

      1. Faça uma chamada para o servidor de destino.

        Exemplo de solicitação para o servidor de destino usado neste exemplo:

        curl -X GET "https://BACKEND_SERVER_HOST/response-headers?Expires=Mon%2C%2021%20June%202021%2007%3A28%3A00%20GMT&Expires=Mon%2C%2021%20June%202021%2007%3A28%3A00%20GMT" -v

      2. Verifique a lista de cabeçalhos mostrada na resposta.

        Exemplo de resposta do servidor de destino usado neste exemplo:

        * ...Trimmed...
> GET /response-headers?Expires=Mon%2C%2021%20June%202021%2007%3A28%3A00%20GMT&Expires=Mon%2C%2021%20June%202021%2007%3A28%3A00%20GMT HTTP/2
> Host: BACKEND_SERVER_HOST
> User-Agent: curl/7.64.1
> Accept: */*
>
* Connection state changed (MAX_CONCURRENT_STREAMS == 128)!
< HTTP/2 200
< date: Fri, 02 Jul 2021 05:29:07 GMT
< content-type: application/json
< content-length: 166
< server: gunicorn/19.9.0
< Expires: Mon, 21 June 2021 07:28:00 GMT
< Expires: Mon, 21 June 2021 07:28:00 GMT
< access-control-allow-origin: *
< access-control-allow-credentials: true
<
----<Response BODY>------
* Connection #0 to host httpbin.org left intact
* Closing connection 0

        No exemplo de solicitação acima, o cabeçalho Expires é enviado mais de uma vez. Portanto, essa solicitação falha com o 502 Bad Gateway erro e o código de erro: protocol.http.DuplicateHeader.

      3. Se o cabeçalho cujo nome aparece no faultstring aparecer mais de uma vez na resposta do servidor de back-end, essa será a causa deste erro. No caso acima, o cabeçalho Expires é enviado mais de uma vez.

Resolução

Corrigir duplicação

Opção 1 [opção recomendada]: corrigir o servidor de back-end para não incluir cabeçalhos duplicados

  1. Analise o motivo pelo qual o servidor de back-end específico envia o cabeçalho duplicado Expires e verifique se é adequado que os proxies de API aceitem isso. Na maioria dos casos, isso não será desejável de acordo com a especificação HTTP RFC7230.
  2. Se não for desejável, modifique o aplicativo do servidor de destino para não enviar cabeçalhos duplicados. No exemplo discutido acima, é notado que o cabeçalho Expires é enviado duas vezes com o mesmo valor, o que não é desejável. Para corrigir o problema, verifique se o servidor de destino transmite o cabeçalho Expires apenas uma vez.
  3. Se for desejável e você quiser permitir os cabeçalhos duplicados, acesse a opção 2: usar a propriedade CwC.

CwC

Opção 2: usar a propriedade CwC

A Apigee fornece uma propriedade CwC HTTPHeader.<HeaderName> ,que permite que aplicativos clientes e servidores de destino enviem cabeçalhos duplicados para proxies de API no Apigee Edge.

Propriedade CwC Valores
HTTPHeader.<HeaderName> allowDuplicates,multivalued

Por exemplo, a propriedade a seguir pode ser definida nos processadores de mensagens para permitir duplicados e vários valores para o cabeçalho Expires.

HTTPHeader.Expires=allowDuplicates, multiValued
  1. Se você for um usuário do Private Cloud, poderá configurar a propriedade para impedir que o Apigee Edge gere um erro 502 Bad Gateway, mesmo que a solicitação contenha cabeçalhos duplicados usando o guia de instruções Configuring Message Processors to use duplicate headers.
  2. Se você for um usuário da nuvem pública, entre em contato com o suporte do Apigee Edge para configurar essa propriedade para sua organização.

Especificação

A Apigee responde com a resposta de erro 502 Bad Gateway, pois espera que o servidor de back-end se comporte de acordo com as seguintes especificações da RFC:

Especificação
RFC 7230, seção 3.2.2: ordem de campo
RFC 7230, seção 3.2: campos de cabeçalho

Se você ainda precisar de ajuda do suporte da Apigee, acesse É necessário coletar informações de diagnóstico.

É necessário coletar informações de diagnóstico

Reúna as seguintes informações de diagnóstico e entre em contato com o suporte do Apigee Edge.

Se você for um usuário da nuvem pública, forneça as seguintes informações:

  • Nome da organização
  • Nome do ambiente
  • Nome do proxy da API
  • Comando curl completo usado para reproduzir o erro 502
  • Arquivo de trace para as solicitações de API

Se você for um usuário do Private Cloud, forneça as seguintes informações:

  • Mensagem de erro completa observada para as solicitações com falha
  • Nome do ambiente
  • Pacote de proxy de API
  • Arquivo de trace para as solicitações de API

  • Registros de acesso do NGINX:

    /opt/apigee/var/log/edge-router/nginx/ORG~ENV.PORT#_access_log

    Em que: ORG, ENV e PORT# são substituídos por valores reais.

  • Registros do sistema do processador de mensagens /opt/apigee/var/log/edge-message-processor/logs/system.log
